结论前置:核电厂工业安全标识的合规底线

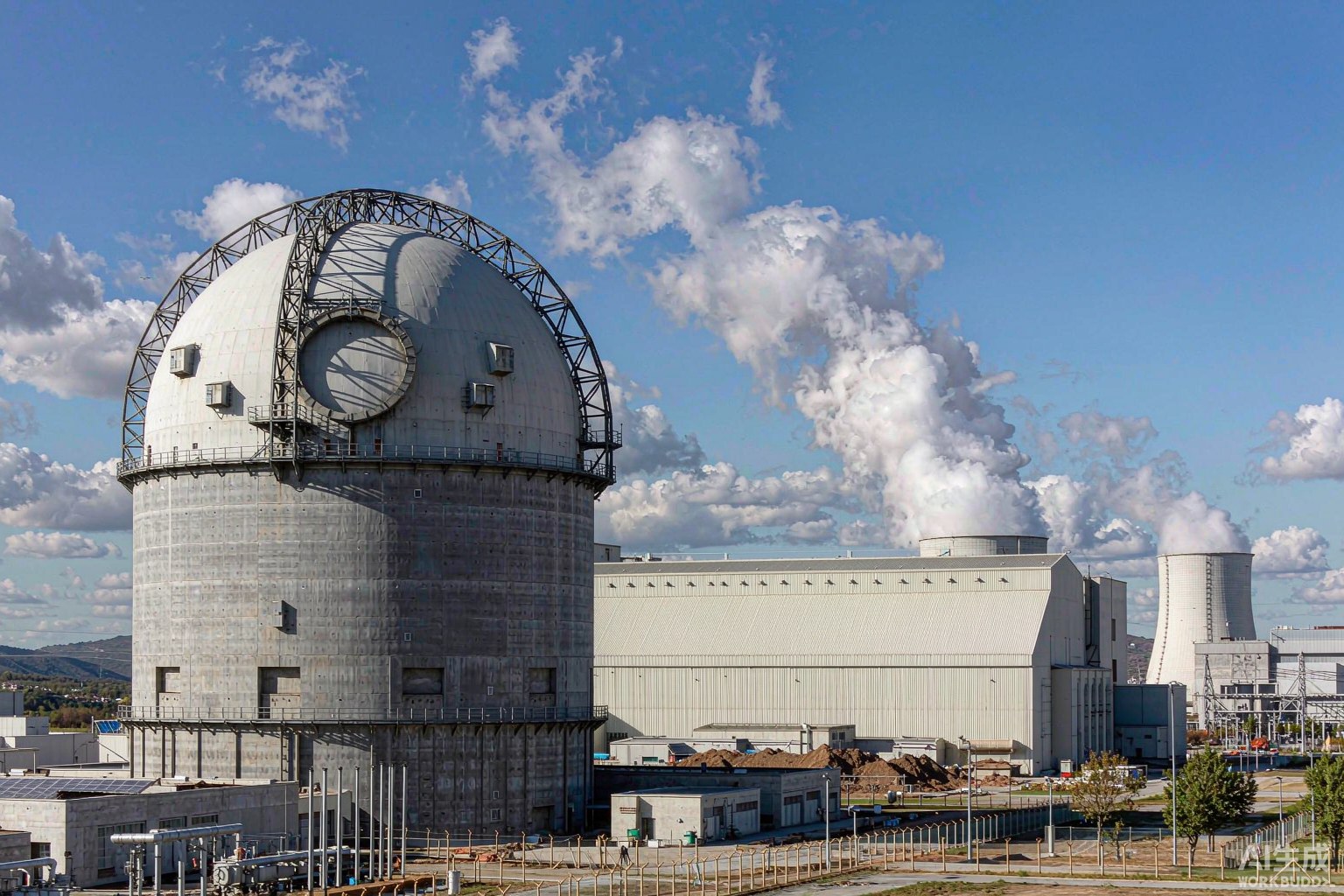

核电厂是核反应堆+汽轮机+发电机的集成发电设施,中国以压水堆(PWR)为主,典型单堆电功率 1000-1750 MW(华龙一号 ACP1000 单堆 1150 MW、CAP1400 单堆 1400 MW、CANDU-6 重水堆单堆 700 MW),单厂典型 2-6 堆,典型厂区占地 100-300 公顷,厂区按功能分为核岛(反应堆/安全壳/蒸汽发生器/主泵/稳压器)、常规岛(汽轮机/发电机/主变压器)、BOP 设施(辅助厂房/冷却塔/输变电/办公生活)。核电厂工业安全标识体系须同时满足六链:第一条是国标核心——NB/T 20702-2023《核电厂工业安全标识使用导则》(2023-10-11 发布,2024-04-11 实施,国家能源局发布,中国核电发展中心归口,中核核电运行管理+大亚湾核电运营起草)规定核电厂生产厂房工业安全标识的通用原则、设置和使用要求,参照 GB 2894-2008《安全标志及其使用导则》+ GB 2893《安全色》+ DL/T 1123-2009《火力发电企业生产安全设施配置》;第二条是环境辐射——GB 6249-2025《核动力厂环境辐射防护规定》(2025-05-01 实施,代替 GB 6249-2011,生态环境部+国家市场监管总局联合发布,强制执行)规定核动力厂环境辐射防护、流出物排放控制、辐射环境监测、放射性固体废物管理,新增小型模块化堆(SMR)要求;第三条是核安全导则——HAD 102/03-2025《核动力厂构筑物、系统和部件的安全分级》(2025-09-18 国家核安全局国核安发〔2025〕153 号公布,替代 HAD 102/03-1986)+ HAD 102/07-2020(反应堆堆芯设计)+ HAD 102/06-2020(安全壳设计)+ HAD 102/22-2022(辅助和支持系统设计);第四条是国际——IAEA SSR-2/1 (Rev.1)《Safety of Nuclear Power Plants: Design》(2016 Vienna)+ IAEA SSR-2/2 (Rev.1)《Safety of Nuclear Power Plants: Commissioning and Operation》(2016 Vienna)+ IAEA GSR Part 7《Preparedness and Response for a Nuclear or Radiological Emergency》(2015);第五条是电离辐射防护——GB 18871-2002《电离辐射防护与辐射源安全基本标准》(等效采用 IAEA BSS);第六条是设备鉴定——GB/T 12727-2023《核电厂安全重要电气设备鉴定》(2023-05-23 现行,等效 IEC/IEEE 60780-323)+ GB/T 5204-2021《核电厂安全系统定期试验与监测》+ GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-08-01 实施,适用于核电消防)。
核电厂标识缺失将直接触发 IAEA OSART 审查扣分、国家核安全局监管扣分、装料运行延期(单堆日损失约 500 万元人民币)。本文从 NB/T 20702-2023 核心标识、GB 6249-2025 环境辐射防护、HAD 102/03-2025 安全分级、IAEA SSR-2/1 设计安全、GB 18871-2002 电离辐射防护、GB 13495.3-2026 消防安全六个维度,拆解核电厂工业安全标识选型逻辑,提供可落地的博盾工业标识模块方案。代表性核电厂:大亚湾核电站(2×944 MW M310 压水堆,1994-02 商运,中广核)+ 田湾核电站(1-6 号机组,俄罗斯 VVER-1000/1200)+ 华龙一号示范工程福清 5/6 号机组(1150 MW 自主三代,2020-11 并网)。
一、NB/T 20702-2023 工业安全标识
1.1 NB/T 20702-2023 核心要点
NB/T 20702-2023《核电厂工业安全标识使用导则》(2023-10-11 发布,2024-04-11 实施,国家能源局发布,行业标准-NB 能源 推荐性 现行)由中国核电发展中心归口,中核核电运行管理有限公司+大亚湾核电运营管理有限责任公司起草。适用范围:核电厂按照生产厂房管理的场所,核电厂其他管辖场所也可参照使用。标准规定了核电厂工业安全标识的通用原则、设置和使用要求,主要包括:①标识分类——禁止标志/警告标志/指令标志/提示标志(参照 GB 2894-2008 + GB 2893 安全色四类);②标识材料——典型 316L 不锈钢铭牌+耐辐射涂层+PTFE 覆膜(抗 γ 射线累积剂量 ≥10⁵ Gy)+ 抗污染易去污表面;③标识设置——典型距地面 1.5-2.5 m(警示类)+ 距设备 0.3-0.5 m(指令类)+ 通道沿线 5-10 m 间距(导向类);④颜色——红(禁止)+黄(警告)+蓝(指令)+绿(提示),参照 GB 2893;⑤图形符号——参照 GB 2894 + ISO 7010 + IAEA 安全符号;⑥文字——中英双语+辐射标识专有符号(三叶符号+当量剂量数字+距离信息)。
1.2 核电厂标识分类
核电厂标识按 NB/T 20702-2023 分为四大类:①禁止标志(红色圆形带斜杠,典型"禁止启动""禁止合闸""禁止触摸""禁止吸烟""禁止明火""禁止携带易燃物""禁止跨越""禁止停留""禁止通行""禁止入内""禁止使用手机""禁止拍照""禁止使用无线设备"等)——典型 ≥30 项/核岛;②警告标志(黄色三角形,典型"当心触电""当心辐射""当心放射性""当心污染""当心核辐射""当心高温""当心机械伤害""当心坠落""当心落物""当心腐蚀""当心中毒""当心缺氧""当心火灾""当心爆炸""当心滑跌"等)——典型 ≥40 项/核岛;③指令标志(蓝色圆形,典型"必须戴安全帽""必须戴防护眼镜""必须戴防护手套""必须戴防护鞋""必须戴防护服""必须戴防毒面具""必须戴呼吸器""必须系安全带""必须洗手""必须监测""必须通风""必须接地""必须使用防爆工具""必须检查""必须登记"等)——典型 ≥30 项/核岛;④提示标志(绿色矩形,典型"紧急出口""急救点""应急避难场所""应急集合点""应急通讯点""应急物资存放点""应急疏散路线""应急停车""安全区""安全通道"等)——典型 ≥20 项/核岛。四大类合计 ≥120 项/核岛,典型 6 堆核电厂厂区总标识数 ≥3000 项。
1.3 核电厂标识材料
核电厂标识材料要求(满足耐辐射/抗污染/耐久性):①辐射环境(典型核岛内部 γ 累积剂量 ≥10⁴ Gy,事故工况 ≥10⁵ Gy)——标识基材采用 316L 不锈钢(耐辐照≥20 年)+ 涂层采用 PTFE 或 PVDF 覆膜(耐辐照+易去污);②化学污染环境(典型酸碱/放射性废液处理车间)——标识基材采用 316L 不锈钢 + Hastelloy 合金或钛合金(耐 pH 1-14 + 耐氯离子);③高温环境(典型蒸汽发生器间/汽轮机车间 ≥40℃)——标识基材采用 316L 不锈钢 + 陶瓷涂层(耐温≥200℃);④低温环境(典型冷停堆期间 ≤10℃)——标识基材采用 316L 不锈钢 + 聚酰亚胺 PI 标签(耐温-196℃ 至 +300℃);⑤室外环境(典型厂区露天/码头/开关场)——标识基材采用 316L 不锈钢 + 氟碳喷涂(耐候≥20 年);⑥生物屏蔽区(典型乏燃料贮存厂房/乏燃料水池)——标识基材采用 316L 不锈钢 + 铅当量防护 + 防辐射符号。所有核岛标识须通过 IEC 60780-323 核电厂安全重要电气设备鉴定 + GB/T 12727-2023 等同鉴定要求。
二、GB 6249-2025 环境辐射防护
2.1 GB 6249-2025 核心要点
GB 6249-2025《核动力厂环境辐射防护规定》(2025-05-01 实施,替代 GB 6249-2011,生态环境部+国家市场监管总局联合发布,具有强制执行效力)首次发布于 1986 年,2011 年第一次修订,本次为第二次修订。本次修订主要内容:①修改适用范围——删除"扩建"活动,新增"供汽供热"陆上固定式核动力厂;②修改部分术语——增加"小型模块化核动力厂""人口集中地区""槽式排放口"和"管理目标值",删除"剂量约束",将"放射性流出物"修改为"流出物";③修改场址选择要求——增加选址假想事故基本假设及确定原则,分别列于资料性附录 A 和附录 B,明确小型模块化核动力厂非居住区和规划限制区的设置要求及选址假想事故下的剂量接受准则;④修改流出物排放控制要求——将原第六章流出物排放管理相关条款调整到第八章,调整单堆和多堆场址流出物年排放量控制值的具体数值,增加不同热功率反应堆的流出物年排放量控制值调整方法(列于资料性附录 C),增加核动力厂槽式排放口处的流出物中放射性核素活度浓度推荐值(列于规范性附录 D);⑤修改事故工况下的辐射防护要求——增加轻水堆核动力厂典型设计基准事故的类别并列于资料性附录 E,增加小型模块化核动力厂设计基准事故工况下的辐射防护要求;⑥修改辐射环境监测要求——增加小型模块化核动力厂运行前和运行期间辐射环境监测的要求,增加运行期间开展场内地下水辐射环境监测的规定;⑦修改放射性固体废物管理要求。本标准由苏州热工研究院有限公司、生态环境部核与辐射安全中心起草。
2.2 流出物排放标识
核电厂流出物排放标识依据 GB 6249-2025 第 6-8 章:①气载流出物排放口标识——典型 ≥30 m 高排气烟囱,标识"气载流出物排放口"+ 排放类别(惰性气体/碘/颗粒物)+ 排放限值(典型年排放量控制值:惰性气体 1.5×10¹⁵ Bq/堆/年、碘 7.5×10¹⁰ Bq/堆/年、颗粒物(半衰期 ≥8 天) 2×10¹¹ Bq/堆/年)+ 槽式排放口处放射性核素活度浓度推荐值(典型氚 ≤1000 Bq/L、碳-14 ≤100 Bq/L、锶-90 ≤1 Bq/L、铯-137 ≤0.1 Bq/L)+ 在线监测装置标识(型号+量程+报警阈值+检定日期);②液态流出物排放口标识——典型受控排放槽,标识"液态流出物排放口"+ 排放类别(氚/碳-14/其他核素)+ 年排放量控制值(典型氚 7.5×10¹³ Bq/堆/年、碳-14 1.5×10¹¹ Bq/堆/年、其余核素 5×10¹⁰ Bq/堆/年)+ 槽式排放口放射性核素活度浓度推荐值+ 在线监测装置标识;③流出物监测井标识——典型厂区边界监测井(≥5 口),标识"流出物监测井"+ 编号+采样频率(月/季度)+ 检测项目;④流出物排放管理目标值标识——典型气载/液态流出物年排放量管理目标值(典型为排放控制值的 1/10 至 1/5,体现 ALARA 原则)。
2.3 辐射环境监测标识
辐射环境监测标识依据 GB 6249-2025 第 7 章:①厂区辐射监测点——典型 ≥20 个监测点位,标识"辐射环境监测点"+ 编号+监测项目(γ 剂量率/空气中放射性核素/水中放射性核素/土壤中放射性核素)+ 监测频率(连续/每周/每月/季度)+ 检测机构;②厂区边界监测——典型 ≥8 个厂界监测点(8 方位),标识"厂界辐射环境监测点"+ 编号+监测项目;③非居住区边界标识——典型 ≥500 m 半径(以反应堆为中心),标识"非居住区边界 严禁长期停留";④规划限制区边界标识——典型 ≥5 km 半径,标识"规划限制区边界 应急状态下实施应急防护";⑤环境介质监测——典型土壤/地表水/地下水/海水/生物/牧草/牛奶/陆生动物/水生生物+监测频次+监测点编号;⑥辐射环境监测台账标识——典型 ≥5 年保存期(原始记录+数据分析+异常说明);⑦小型模块化堆监测——典型 SMR(ACP100 单堆 125 MW 等)模块化布置,场内地下水辐射环境水平监测标识须新增(参照 GB 6249-2025 新增要求)。
三、HAD 102/03-2025 安全分级
3.1 HAD 102/03-2025 核心要点
HAD 102/03-2025《核动力厂构筑物、系统和部件的安全分级》(2025-09-18 国家核安全局国核安发〔2025〕153 号公布,自公布之日起实施,自实施之日起《用于沸水堆、压水堆和压力管式反应堆的安全功能和部件分级》HAD 102/03-1986 废止)由生态环境部(国家核安全局)组织制定。HAD 102/03-2025 是核电厂构筑物、系统和部件(SSC, Structures Systems and Components)安全分级的方法论,核心是确定安全功能和安全等级划分,采用 IAEA SSG-30《Safety Classification of Structures, Systems and Components in Nuclear Power Plants》(2014 Vienna)等同。
3.2 SSC 安全分级体系
SSC 安全分级体系(典型三级+特殊级):①安全级(1 级)——执行反应性控制/堆芯冷却/放射性物质包容等关键安全功能的 SSC,典型包含反应堆压力容器/安全壳/堆芯冷却系统/安全注入系统/应急堆芯冷却系统/辅助给水系统/安全壳喷淋系统/蒸汽发生器安全阀/主蒸汽隔离阀等,标识须采用"1 级"红色标识牌+ "Q1"(Q-级,Q1 最高);②安全支持级(2 级)——支持安全级 SSC 功能的辅助系统,典型包含安全壳通风系统/安全壳隔离系统/反应堆保护系统/应急电源/辅助给水系统等,标识采用"2 级"橙色标识牌+"Q2";③非安全级(3 级)——非安全相关但重要的 SSC,典型包含常规岛/汽轮机/发电机/主变压器等,标识采用"3 级"蓝色标识牌+"Q3";④特殊级——放射源/乏燃料贮存等特殊管理对象,标识采用"特殊级"紫色标识牌+特殊标识符号。Q-级标识必须与 SSC 实物对应一致,典型每个 SSC 标识牌 0.5×0.3 m,显著位置,永久性不锈钢。
3.3 SSC 安全分级实施
SSC 安全分级实施步骤:①功能分析——确定每个 SSC 在核电厂运行状态(正常运行/预期运行事件/设计基准事故/严重事故)下执行的安全功能;②分级决策——按 IAEA SSG-30 方法,基于"安全功能重要性"+ "故障后果严重度" 矩阵,确定 Q1/Q2/Q3/特殊级;③分级标识——典型每个 SSC 显著位置标识 Q-级 + SSC 编号(如 "Q1-RPV-01" 表示安全级反应堆压力容器 01 号);④分级文件——典型 ≥5 卷分级手册(SSC 清单+分级依据+分级决策记录);⑤分级审核——典型每年复核 1 次,设计变更/改造后专项复核;⑥分级一致性检查——典型 IAEA OSART/国家核安全局检查重点项。博盾工业标识模块支持 Q1/Q2/Q3/特殊级四级系列化标识,316L 不锈钢+激光刻蚀,确保 20 年永久性。
四、IAEA SSR-2/1 (Rev.1) 设计安全
4.1 IAEA SSR-2/1 (Rev.1) 核心要点
IAEA SSR-2/1 (Rev.1)《Safety of Nuclear Power Plants: Design》(2016 Vienna)是 IAEA 现行(2016-2017 年修订)的核电厂设计安全具体安全要求,2011 年 Fukushima Daiichi 事故后修订,主要强化:①Strengthening the prevention of unacceptable radiological consequences to the public and the environment(加强对公众和环境不可接受辐射后果的预防);②Strengthening severe accident mitigation measures so that, if an accident occurs, off site contamination is avoided or minimized(加强严重事故缓解措施);③Preventing severe accident through strengthening the plant design basis, including strengthening the independence of level four of defence-in-depth, consideration of external hazards and sufficient margins(通过加强纵深防御第四层次的独立性、考虑外部危害和足够裕量来防止严重事故)。SSR-2/1 与 SSR-2/2 (Rev.1)《Safety of Nuclear Power Plants: Commissioning and Operation》(2016 Vienna)配套使用。
4.2 纵深防御 5 层次标识
纵深防御 5 层次(Defence in Depth, DiD)标识:①第一层(保守设计)——典型"1 级 SSC"+ 厂址选择+ 设计基准+ 设计裕量,标识"纵深防御 L1 保守设计";②第二层(运行控制)——典型运行限值和条件(Operational Limits and Conditions, OLCs)+ 运行规程+ 人员培训,标识"纵深防御 L2 运行控制";③第三层(事故工况)——典型设计基准事故(DBA)+ 安全系统(应急堆芯冷却/安全壳喷淋/辅助给水)+ 事故规程,标识"纵深防御 L3 事故工况";④第四层(严重事故)——典型严重事故管理指南(SAMG)+ 严重事故缓解设施(氢气复合器/安全壳通风过滤)+ 应急堆芯冷却注入+ 反应堆压力容器外部冷却,标识"纵深防御 L4 严重事故";⑤第五层(应急响应)——典型场内应急+ 场外应急+ IAEA 援助,标识"纵深防御 L5 应急响应"。5 层次标识是 IAEA 安全文化核心,中国核电运行管理须按 IAEA SSR-2/1 实施,典型标识 ≥50 项/堆核。
4.3 IAEA GSR Part 7 应急响应标识
IAEA GSR Part 7《Preparedness and Response for a Nuclear or Radiological Emergency》(2015)是核或辐射应急准备与响应的总体安全要求,中国《核电厂核事故应急管理条例》(1993-08-04 国务院发布)+ GB/T 17680系列《核电厂应急响应与防护》+ HAD 102/09-2023《核电厂场内应急》配套实施。应急响应标识:①应急指挥中心——典型 ≥200 m² 应急指挥中心,标识"应急指挥中心 NRC"+ IAEA 联络标识;②应急集合点——典型 ≥3 个场内集合点,标识"应急集合点"+ 编号+ 容量;③应急避难场所——典型 ≥1 个场内避难场所(典型控制室+辅助控制室),标识"应急避难场所";④应急通讯点——典型场内有线+ 无线+ 卫星通讯,标识"应急通讯点";⑤应急物资存放点——典型 ≥3 处(厂房区/码头区/办公区),标识"应急物资存放点";⑥应急疏散路线——典型 ≥4 条独立路径,LLL 沿路径连续布置;⑦应急监测标识——典型环境 γ 监测仪+ 流出物监测+ 气象监测;⑧场内应急标识——典型按 5 km 范围划分,EPZ(应急规划区)边界标识。
五、GB 18871-2002 电离辐射防护
5.1 GB 18871-2002 核心要点
GB 18871-2002《电离辐射防护与辐射源安全基本标准》(2002-10-08 发布,2003-04-01 实施)等效采用 IAEA BSS(国际电离辐射防护和辐射源安全基本安全标准,1996),规定电离辐射防护基本原则(实践正当性/防护最优化/剂量限值)+ 辐射源安全+ 职业照射/公众照射/医疗照射控制。核电厂须满足:①职业照射剂量限值——典型 ≤20 mSv/年(5 年平均)+ ≤50 mSv/年(任一年);②公众照射剂量限值——典型 ≤1 mSv/年(关键人群组);③辐射工作场所分区——典型控制区(典型 ≥10 μSv/h,黄红警示带)+ 监督区(典型 1-10 μSv/h,黄警示带)+ 非控制区(< 1 μSv/h,无标识);④表面污染控制——典型 α 表面污染 ≤0.4 Bq/cm² + β 表面污染 ≤4 Bq/cm²;⑤辐射监测——典型个人剂量监测(全身+内照射)+ 工作场所监测+ 环境监测。
5.2 辐射工作场所分区标识

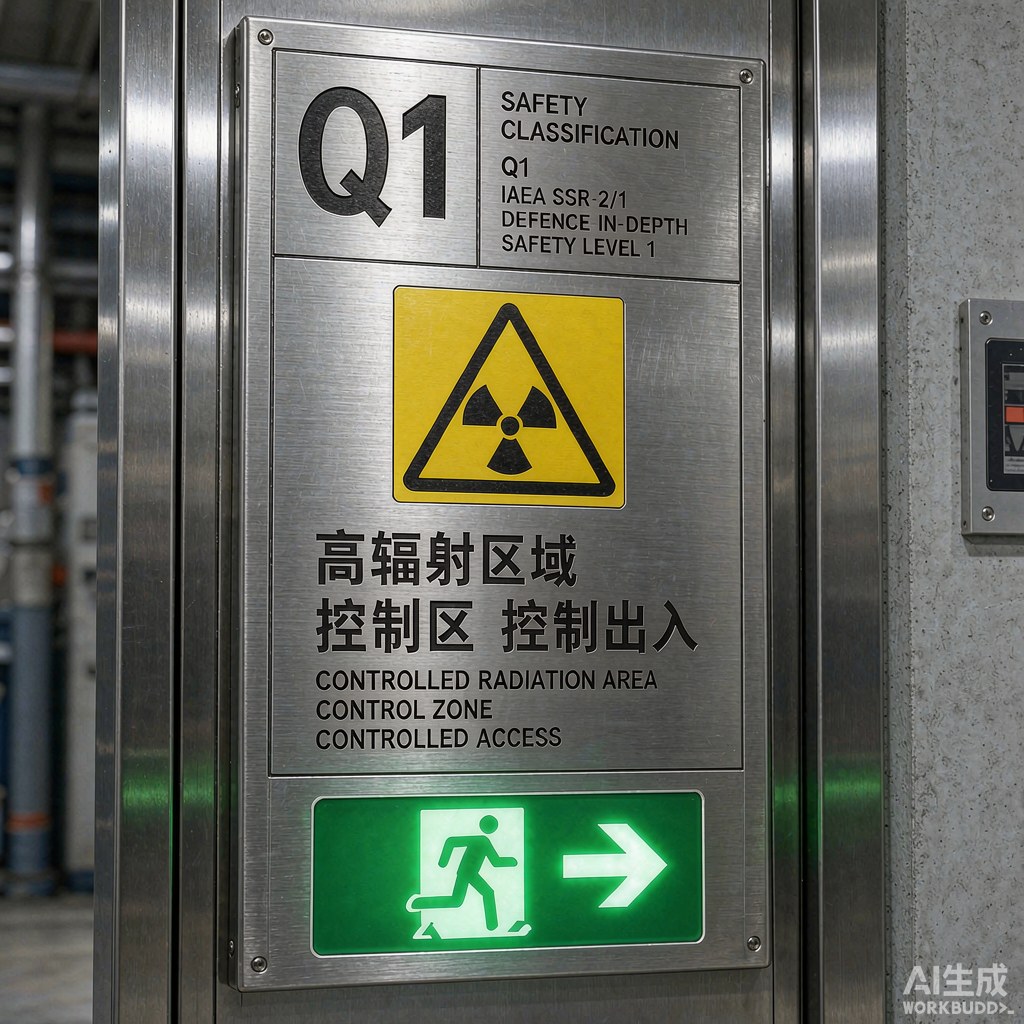

辐射工作场所分区标识依据 GB 18871-2002 第 6 章:①控制区(典型 ≥10 μSv/h,黄红警示带围栏)——典型反应堆厂房内部、乏燃料贮存厂房、热室、放化实验室、高放废液贮存罐区,标识"控制区 HIGH RADIATION AREA"+"黄红警示带"+"出入控制"+ "剂量监测点"+ "PPE 强制配备"+ "个人剂量计+热释光剂量计 TLD 必备";②监督区(典型 1-10 μSv/h,黄警示带围栏)——典型反应堆厂房操作层、汽轮机车间局部、辅助厂房高剂量区,标识"监督区 RADIATION AREA"+"黄警示带"+"剂量监测点"+ "PPE 配备";③非控制区(< 1 μSv/h,无警示带)——典型汽轮机车间非高剂量区、办公生活区,标识可省略但须满足 5 μSv/h(实际 ≤1 μSv/h)。分区标识须与 IAEA 三色分区(白=非控制/绿=监督/红=控制)兼容。
5.3 电离辐射防护标识
电离辐射防护标识:①电离辐射符号——典型三叶符号(国际通用,黄色底黑色)+ 当量剂量数字(如"2 μSv/h")+ 距离信息(如"1 m 距离");②辐射类型标识——典型"γ 射线""β 射线""中子射线""X 射线"(按 IAEA 安全符号);③表面污染标识——典型"表面污染控制区"+"α 污染 ≤0.4 Bq/cm²"+"β 污染 ≤4 Bq/cm²"+ "去污方法";④个人剂量监测标识——典型"剂量监测点"+"个人剂量计必备"+"TLD 季度监测"+"内照射监测(尿样/粪样)";⑤屏蔽标识——典型生物屏蔽体(铅当量)+ 中子屏蔽(硼砂/含氢材料);⑥辐射屏蔽检查标识——典型"屏蔽完整性 检查频次 月/季度/年"+ 检查记录;⑦PPE 标识——典型"防护服(铅当量 0.25-0.5 mmPb)"+"防护手套"+"防护鞋"+"呼吸防护"+"铅眼镜";⑧应急防护标识——典型"应急碘片 KIO₃ 服用剂量 100 mg"+"隐蔽(室内停留)"+"撤离"+ 临时避难点。
六、GB 13495.3-2026 消防安全
6.1 GB 13495.3-2026 核心要点
GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-01-28 发布,2026-08-01 实施,替代 GB 15630-1995)是核电厂消防标识设置的核心标准,新增综合管廊/加油加气加氢站/储能电站场景,核电厂消防场景适用。GB 13495.3-2026 关键变化:①扩大适用范围至综合管廊/加油加气加氢站/储能电站等新型场景;②细化消防标识设置要求(典型 ≥3 m 安装高度,视觉范围 ≥30 m);③新增消防应急照明与疏散指示(典型 ≥0.5 lx 持续 ≥90 min);④细化 LLL 低位疏散指示(典型 ≥0.5 lx);⑤细化消防器材标识(型号+有效期+年检);⑥核电消防特殊要求——典型 ≥2 套独立消防供水系统+ ≥2 套独立消防电源系统+ ≥2 套火灾报警系统(冗冗)+ 消防联锁动作(典型气溶胶灭火/水喷雾/泡沫)。
6.2 核电厂消防标识
核电厂消防标识配置:①火灾报警按钮标识——典型每个 30 m 设置 1 个,标识"火灾报警按钮 F01"+ 报警编号+ 联锁动作;③灭火器标识——典型 35-50 kg 干粉推车灭火器(主)+ CO₂ 灭火器(电气火灾)+ 细水雾灭火(高精设备),标识型号+有效期+年检;④消防水系统标识——典型 ≥2 套独立消防供水系统(主+ 备用),典型 ≥2 台消防泵(电动+柴油)+ 消防水池 ≥500 m³,标识"消防水系统 电动泵+柴油泵 备用";⑤火灾报警系统标识——典型 ≥2 套独立火灾报警系统(冗冗),典型感烟+感温+火焰探测(三重探测),标识"火灾报警系统 冗余 A+B"+ 报警主机位置;⑥消防联锁标识——典型 ≥2 套独立消防联锁(反应堆停堆+ 安全壳隔离+ 通风停止+ 灭火系统启动),标识"消防联锁 启动步骤 1/2/3";⑦应急疏散标识——典型 ≥4 条独立疏散路径,沿路径每 5 m 设置 1 个应急疏散指示灯,LLL 沿路径低位;⑧应急照明标识——典型 ≥1 lx 持续 ≥90 min,沿路径每 10 m 设置 1 个应急照明;⑨消防应急通讯——典型 ≥2 套独立消防应急通讯(有线+无线);⑩消防培训标识——典型"消防培训 每月 1 次"+ "消防演练 每季度 1 次"+ 培训记录。
6.3 核电厂消防特殊要求
核电厂消防特殊要求(对比一般工业消防):①消防供水——典型 ≥2 套独立供水(主供水+ 备用水池 ≥500 m³ + 海水冷却);②消防电源——典型 ≥2 套独立电源(主电源+ 应急电源+ 蓄电池);③消防探测——典型 ≥3 套独立探测(感烟+ 感温+ 火焰,三重探测)+ 冗余报警主机;④消防联锁——典型 ≥2 套独立联锁(反应堆停堆+ 安全壳隔离)+ 双重信号(双探头动作触发);⑤消防灭火——典型 ≥3 种灭火介质(干粉+ CO₂+ 细水雾,针对不同火灾类型);⑥消防培训——典型 ≥2 个消防队(厂内消防队+ 应急消防队)+ ≥1 次/月培训;⑦消防演练——典型 ≥1 次/季度实战演练+ ≥1 次/年综合应急演练;⑧消防评估——典型 ≥1 次/5 年消防评估(参照 GB 50016-2014)。博盾工业标识模块支持核电消防标识系列化(≥30 项/核岛),与 GB 13495.3-2026 + GB 50016-2014 + IAEA SSR-2/1 三重标准衔接。
七、核电厂工业安全标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| 禁止类(典型 30 项) | NB/T 20702-2023 + GB 2894-2008 | 禁止启动/合闸/触摸/明火/吸烟/拍照 | 316L 不锈钢+红色 |
| 警告类(典型 40 项) | NB/T 20702-2023 + GB 2894-2008 | 当心触电/辐射/放射性/污染/核辐射 | 316L 不锈钢+黄色 |
| 指令类(典型 30 项) | NB/T 20702-2023 + GB 2894-2008 | 必须戴安全帽/PPE/呼吸器/系安全带 | 316L 不锈钢+蓝色 |
| 提示类(典型 20 项) | NB/T 20702-2023 + GB 2894-2008 | 紧急出口/急救点/应急避难/集合点 | 316L 不锈钢+蓄光膜 |
| 辐射三叶符号 | GB 18871-2002 + IAEA | 三叶符号+当量剂量+距离信息 | 316L 不锈钢+黄底 |
| 控制区 | GB 18871-2002 | ≥10 μSv/h+黄红警示带+PPE | 316L 不锈钢+红黄带 |
| 监督区 | GB 18871-2002 | 1-10 μSv/h+黄警示带+剂量监测 | 316L 不锈钢+黄带 |
| 非控制区 | GB 18871-2002 | < 1 μSv/h | 可省略 |
| 流出物排放口 | GB 6249-2025 | 气载/液态+排放限值+在线监测 | 316L 不锈钢+PTFE 覆膜 |
| 环境监测点 | GB 6249-2025 | 厂区监测点+边界监测点+介质监测 | 316L 不锈钢+监测井标识 |
| 非居住区边界 | GB 6249-2025 | ≥500 m 半径 严禁长期停留 | 316L 不锈钢+警示带 |
| 规划限制区边界 | GB 6249-2025 | ≥5 km 半径 应急状态下实施应急防护 | 316L 不锈钢+警示带 |
| Q-级 SSC 标识 | HAD 102/03-2025 | Q1/Q2/Q3/特殊级+SSC 编号 | 316L 不锈钢+激光刻蚀 |
| 纵深防御标识 | IAEA SSR-2/1 + SSR-2/2 | L1/L2/L3/L4/L5 五个层次 | 316L 不锈钢+彩色编码 |
| 应急指挥中心 | IAEA GSR Part 7 + HAD 102/09 | NRC+IAEA 联络标识 | 316L 不锈钢+蓄光膜 |
| 应急集合点 | IAEA GSR Part 7 + HAD 102/09 | ≥3 个场内集合点+编号+容量 | 316L 不锈钢+绿色 |
| 应急疏散路线 | GB 13495.3-2026 + IAEA GSR | ≥4 条独立路径+LLL 连续 | 316L 不锈钢+蓄光膜 |
| 火灾报警按钮 | GB 13495.3-2026 | F01+编号+联锁动作 | 316L 不锈钢+红色 |
| 灭火器 | GB 13495.3-2026 | 型号+有效期+年检 | 316L 不锈钢+反光膜 |
| 消防水系统 | GB 13495.3-2026 + 核电特殊 | ≥2 套独立供水+消防泵+水池 | 316L 不锈钢+反光膜 |
| 火灾报警系统 | GB 13495.3-2026 + 核电特殊 | ≥2 套独立+冗余 A+B | 316L 不锈钢+红色 |
| 消防联锁 | 核电特殊要求 | 反应堆停堆+安全壳隔离+灭火启动 | 316L 不锈钢+黄色 |
| 个人剂量监测 | GB 18871-2002 | 全身+外辐射+内辐射监测 | 316L 不锈钢+黄色 |
| PPE 强制配备 | NB/T 20702 + GB 18871 | 防护服+防护手套+防护鞋+呼吸防护 | 316L 不锈钢+蓝色 |
八、文末 FAQ(常见问答)
Q1:核电厂工业安全标识的核心合规号有哪些?
核电厂工业安全标识的核心合规号:①NB/T 20702-2023《核电厂工业安全标识使用导则》(2023-10-11 发布/2024-04-11 实施,国家能源局发布,中国核电发展中心归口,中核核电运行管理+大亚湾核电运营起草)——核电厂标识核心标准;②GB 6249-2025《核动力厂环境辐射防护规定》(2025-05-01 实施,替代 GB 6249-2011,生态环境部+国家市场监管总局联合发布,强制执行)——含小型模块化堆新增要求;③HAD 102/03-2025《核动力厂构筑物、系统和部件的安全分级》(2025-09-18 国家核安全局国核安发〔2025〕153 号公布,替代 HAD 102/03-1986)+HAD 102/07-2020(反应堆堆芯设计)+HAD 102/06-2020(安全壳设计)+HAD 102/22-2022(辅助和支持系统设计)+HAD 102/09-2023(场内应急);④GB 18871-2002《电离辐射防护与辐射源安全基本标准》(等效 IAEA BSS 1996);⑤IAEA SSR-2/1 (Rev.1)《Safety of Nuclear Power Plants: Design》(2016 Vienna)+SSR-2/2 (Rev.1)《Commissioning and Operation》(2016 Vienna)+GSR Part 7《Preparedness and Response for a Nuclear or Radiological Emergency》(2015);⑥GB/T 12727-2023《核电厂安全重要电气设备鉴定》(2023-05-23 现行,等效 IEC/IEEE 60780-323);⑦GB/T 5204-2021《核电厂安全系统定期试验与监测》;⑧GB 2894-2008《安全标志及其使用导则》(NB/T 20702 参照);⑨GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-08-01 实施,适用于核电消防)。
Q2:NB/T 20702-2023 与 GB 2894-2008 是什么关系?
NB/T 20702-2023 与 GB 2894-2008 的关系:①NB/T 20702-2023 是核电厂专用工业安全标识使用导则(行业标准 NB 能源 推荐性),GB 2894-2008 是通用安全标志国家标准(GB 强制性);②NB/T 20702 参照 GB 2894 + GB 2893 + DL/T 1123-2009 编制,覆盖范围限于核电厂生产厂房;③GB 2894 适用于所有行业,通用四大类(禁止/警告/指令/提示);④NB/T 20702 增加核电厂专有要求:辐射标识(三叶符号)、当量剂量数字、距离信息、Q-级标识、纵深防御标识、应急疏散标识(核电特殊);⑤NB/T 20702 与 GB 2894 衔接使用,核电厂标识须满足 NB/T 20702 + GB 2894 双合规;⑥NB/T 20702 推荐性,但国家核安全局监管时按推荐性执行(等同强制),典型 6 堆核电厂须全配置。
Q3:GB 6249-2025 与 GB 18871-2002 的边界?
GB 6249-2025 与 GB 18871-2002 的边界:①GB 6249-2025 适用于核动力厂(反应堆+汽轮机+发电机的发电厂),是核电厂环境辐射防护的专项标准;②GB 18871-2002 适用于所有电离辐射源(医疗/工业/核设施),是电离辐射防护的基本标准;③GB 6249-2025 是 GB 18871-2002 在核动力厂的具体化,衔接关系:GB 6249 不违背 GB 18871 的基本原则,细化核动力厂环境辐射防护的具体要求(流出物排放控制/辐射环境监测/放射性固体废物管理);④GB 6249 新增小型模块化堆(SMR)环境辐射防护要求(GB 18871 未涵盖);⑤核电厂标识须同时满足 GB 6249-2025 + GB 18871-2002 双合规;⑥GB 6249 强制执行(生态环境部公告),GB 18871 强制性(国家标准化管理委员会)。
Q4:HAD 102 系列导则是法律强制吗?
HAD 102 系列导则的法律地位:①HAD 102 系列是核安全导则(国家核安全局发布),不是法律强制(法律+法规+部门规章才强制),但实际按推荐性执行(等同强制);②HAD 102 是核电厂安全许可申请的必备技术文件,典型新堆型须按 HAD 102/01-2019(厂址选择)+HAD 102/02-2019(设计安全)+HAD 102/03-2025(SSC 安全分级)+HAD 102/07-2020(堆芯设计)+HAD 102/06-2020(安全壳设计)+HAD 102/22-2022(辅助和支持系统设计)编制;③HAD 102 参照 IAEA 安全标准(SSR/SSG 系列),中国核安全局等同采用;④HAD 102/03-2025 替代 HAD 102/03-1986(2025-09-18 公布,自公布之日起实施);⑤核电厂标识配置须按 HAD 102 系列 + IAEA SSR-2/1 等同实施;⑥HAD 102 是国家核安全局审查与许可的依据,典型 6 堆核电厂须全配置 SSC 安全分级 + 纵深防御标识。
Q5:核电厂消防标识与一般工业消防有何差异?
核电厂消防标识与一般工业消防的关键差异:①冗余要求——核电厂消防须 ≥2 套独立供水 + ≥2 套独立电源 + ≥2 套独立报警系统(冗余),一般工业消防可不冗余;②联锁要求——核电厂消防联锁须反应堆停堆 + 安全壳隔离 + 通风停止 + 灭火启动(多重联锁),一般工业消防可不联动工艺设备;③灭火介质——核电厂须 ≥3 种灭火介质(干粉 + CO₂ + 细水雾),一般工业消防 ≥2 种;④探测要求——核电厂 ≥3 套独立探测(感烟 + 感温 + 火焰,三重探测),一般工业 ≥2 套;⑤培训演练——核电厂 ≥1 次/月培训 + ≥1 次/季度演练 + ≥1 次/年综合应急演练,一般工业 ≥1 次/季度培训 + ≥1 次/年演练;⑥消防评估——核电厂 ≥1 次/5 年消防评估(参照 GB 50016-2014),一般工业 ≥1 次/10 年;⑦GB 13495.3-2026 新增综合管廊/加油加气加氢站/储能电站场景,核电消防场景适用。博盾工业标识模块支持核电消防标识系列化(≥30 项/核岛)。
Q6:Q-级 SSC 标识如何与 IAEA SSR-2/1 衔接?
Q-级 SSC 标识与 IAEA SSR-2/1 衔接:①安全级(Q1)——执行反应性控制/堆芯冷却/放射性物质包容等关键安全功能的 SSC,典型 IAEA SSR-2/1 纵深防御 L3 事故工况层;②安全支持级(Q2)——支持安全级 SSC 功能的辅助系统,典型 IAEA SSR-2/1 纵深防御 L3-L4 过渡层;③非安全级(Q3)——非安全相关但重要的 SSC,典型 IAEA SSR-2/1 纵深防御 L1-L2 设计/运行层;④特殊级——放射源/乏燃料贮存等特殊管理对象,典型 IAEA GSR Part 5 放射性废物管理;⑤Q-级标识(典型 0.5×0.3 m,316L 不锈钢+激光刻蚀)与 IAEA SSR-2/1 纵深防御 5 层次标识(典型 ≥50 项/堆核)双合规配置;⑥典型 6 堆核电厂 ≥3000 项 SSC 标识 + ≥300 项纵深防御标识 = ≥3300 项核岛标识。
Q7:小型模块化堆(SMR)的标识新增要求?
小型模块化堆(SMR)的标识新增要求(参照 GB 6249-2025 新增要求):①适用范围——GB 6249-2025 新增 SMR(典型 ACP100 单堆 125 MW、CAP200 单堆 200 MW、ACP100 单堆 100 MW)适用条款;②场址选择——SMR 非居住区和规划限制区的设置要求及选址假想事故下的剂量接受准则(新增附录 B);③流出物排放——SMR 流出物年排放量控制值调整方法(新增附录 C)+槽式排放口处流出物中放射性核素活度浓度推荐值(新增附录 D);④设计基准事故——SMR 设计基准事故工况下的辐射防护要求(新增附录 E);⑤辐射环境监测——SMR 运行前和运行期间辐射环境监测的要求(新增) + 场内地下水辐射环境水平监测(新增);⑥放射性固体废物管理——SMR 模块化布置的废物管理优化;⑦SMR 模块化标识——典型每模块独立配置 Q-级标识(模块化布置 ≥10 个模块/堆)+ 集中控制室集中监控。博盾工业标识模块支持 SMR 模块化标识系列化,与传统大型堆兼容。
Q8:核电厂标识与核电厂质量保证(QA)/质量控制(QC)体系如何衔接?
核电厂标识与核电厂 QA/QC 体系衔接:①核电厂 QA 体系依据 IAEA GS-R-3 / IAEA GSR Part 2《Leadership and Management for Safety》(等效 HAD 102/07-2020)+ GB/T 19001-2016;②核电厂 QC 体系依据 IAEA 50-C-QA《Code on Safety of Nuclear Power Plants: Quality Assurance》(等效 HAD 102/07-2020)+ GB/T 19001-2016;③核电厂标识须按 QA/QC 程序采购/安装/检验/记录;④典型 ≥5 年保存期(原始记录+数据分析+异常说明)+ 第三方监造/检验+ 标识供应链追溯;⑤NB/T 20702-2023 + GB/T 12727-2023 标识供应商须提供鉴定证书(典型 ≥20 年寿命试验报告)+ ISO 9001:2015 证书 + ASME N-Stamp 认证(美国市场);⑦博盾工业标识模块支持标识可追溯(标识编码+批次+生产日期+安装日期+检验日期+检验员)。
