结论前置
集装箱船的标识不是"贴几张安全标志"的问题,而是三层规范叠加后的合规交付。第一层是船舶安全标识层——SOLAS II-2(构造—防火、探火与灭火)与 SOLAS II-2/13(逃生设施与布置),配合 IMO Res. A.1116(30) 与国内强制性标准 GB 16557-2023;第二层是集装箱箱体标记层——ISO 6346:2022 与 ISO 1496-1:2013,并受 CSC 1972(《国际集装箱安全公约》)的安全合格牌照约束;第三层是危险货物标牌层——IMDG 规则与 SOLAS II-2/19(危险货物运输)。
对超大型集装箱船(ULCS,单船载箱量 20000 TEU 以上)而言,2026 年是关键节点:经 MSC.556(108) 通过的 IMDG 规则第 42-24 修正案自 2026 年 1 月 1 日起强制生效,并完全取代 41-22 版且无过渡期;同日生效的还有 MSC.532(107) 引入的 SOLAS II-2/10.11 ——全面禁止使用与储存含 PFOS 的灭火介质。标识系统若仍按旧版设计,将在 PSC 检查与船级社检验中被判定为体系性缺陷。
一、三层规范体系:先分清"哪一层管你"
1.1 船舶安全标识层:SOLAS II-2/13 与 A.1116(30)
SOLAS II-2/13 规定逃生设施与布置,是船舶逃生路线标识的公约依据。IMO 大会决议 A.1116(30)《船上逃生路线标识》进一步统一了图形符号体系,国内以强制性国标 GB 16557-2023《船用救生设备安全标志》落地——该标准 2023-05-23 发布、2023-12-01 实施,全部代替 GB 16557-2010《海船救生安全标志》,并非等效采用 IMO Res. A.1116(30)。图形符号的通用设计原则可溯至 ISO 7010。
ULCS 的适用差异在于尺度与人员配置:甲板通道长度可达 400 m 量级,货舱区域为无人作业区,逃生标识必须保证在货舱区域事故工况下的连续可识别。工程上通常采用低位安装的自发光(蓄光)标识替代纯高位标识,以应对烟气上浮。
1.2 集装箱箱体标记层:ISO 6346:2022 与 CSC 1972

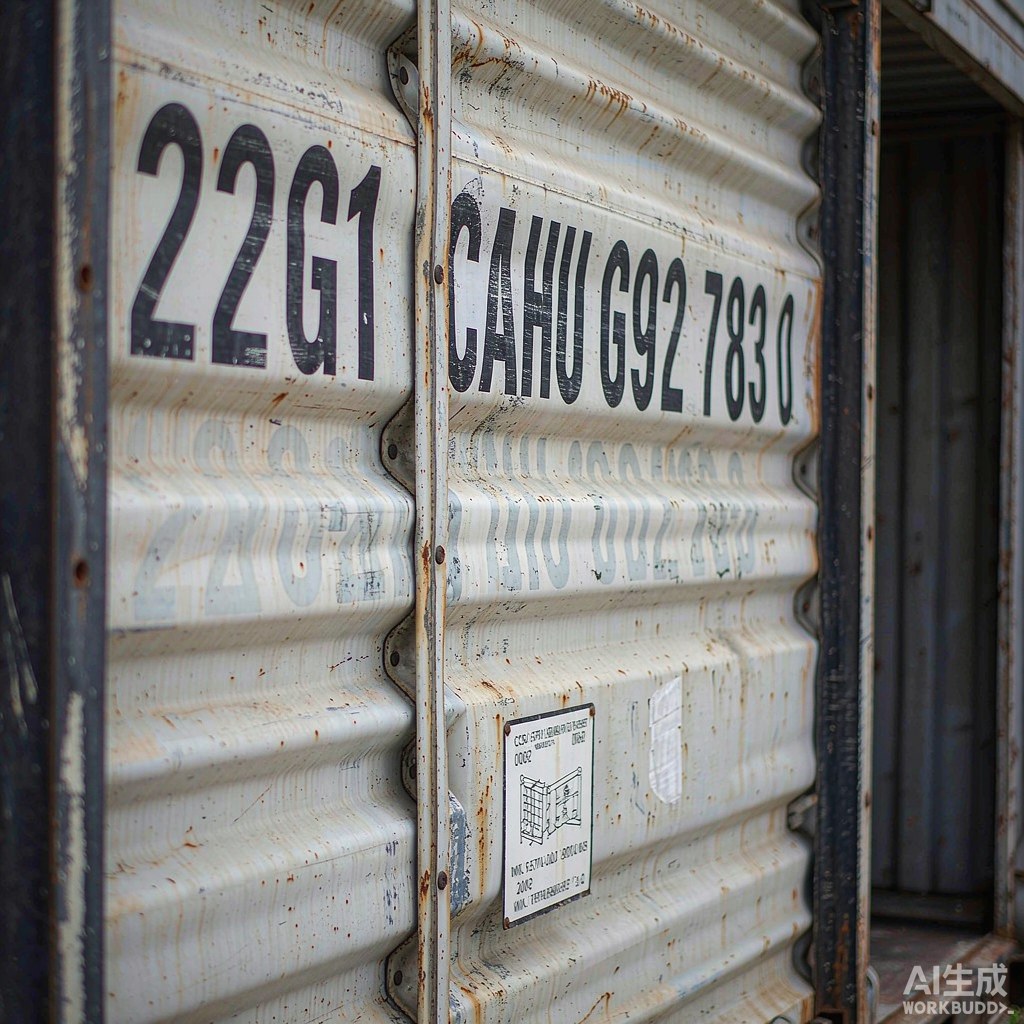

ISO 6346 是集装箱识别与标记的国际标准,现行版本为 ISO 6346:2022(第 4 版,2022-04 发布、2022-08 更正版),取代 1995 年第三版。其识别体系中,箱体必须永久标记唯一识别号,由四段构成:
- 箱主代码——3 位大写字母,由 BIC(国际集装箱局) 统一注册;
- 设备类别识别码——1 位字母:U 表示所有货运集装箱,J 表示可拆卸的集装箱相关设备,Z 表示挂车与底盘车;
- 序列号——6 位阿拉伯数字,由箱主自行编号,不足 6 位时前导补零;
- 校验码——1 位数字,由前 10 位按加权模 11 算法计算得出,用于验证人工录入或电子数据交换的准确性,通常在箱体上加框显示。
除识别号外,箱体还应标记尺寸与类型代码(4 字符)与操作标记。结构安全方面受 CSC 1972《国际集装箱安全公约》约束:每个合格集装箱须安装CSC 安全合格牌照,并按公约要求实施定期检验(ACEP 经批准的连续检验计划可替代逐次检验)。结构试验方法参照 ISO 1496-1:2013(第 6 版,2013-07,含修正件 Amd 1:2016 与 Amd 2:2024)。
1.3 危险货物标牌层:IMDG 42-24 与 SOLAS II-2/19
ULCS 载运危险货物的比例波动大,是标牌体系的主要风险源。经 IMO 海安会第 108 届会议以 MSC.556(108) 于 2024-05-23 通过的 IMDG 规则第 42-24 修正案,自 2026-01-01 起强制生效,完全取代 41-22 版且无过渡期(中国海事局 2025-11-20 公告确认,2025-12-31 前中国籍船舶仍按 41-22 版执行)。与本主题标识直接相关的变更包括:
- 新增条目——钠离子电池及含此类电池的设备(UN 3551、UN 3552);
- 细化新能源汽车分类——新增 UN 3556(锂离子电池驱动车辆)、UN 3557(锂金属电池驱动车辆)、UN 3558(钠离子电池驱动车辆),均归入第 9 类;原 UN 3171 条目仅限"安装电池运输情况下由湿电池、钠金属电池或钠合金电池驱动的车辆和设备";
- 标记义务——适用 UN 3166、UN 3556、UN 3557 与 UN 3558 的车辆类货物,若以包装、板条箱等方式完全封闭而不易识别时,货物包件与货物运输组件须按修正后要求张贴相应危险货物标记、标志和标牌;
- 积载类变更——UN 3536(安装在货物运输组件中的锂电池)积载类修正为积载类 D。
船上危险货物处所的防火与隔离要求由 SOLAS II-2/19 规定;2026-01-01 生效的 SOLAS II-2/10.11 则禁止使用与储存含 PFOS 的灭火介质,判定阈值为 PFOS 浓度高于 10 mg/kg(即 0.001% 重量比),新船交付即须合规、现有船须在 2026-01-01 后首次检验前完成更换——灭火剂舱室的介质标签与更换记录台账因此成为新增的标识类合规项。
二、量化指标:标识的"尺寸与位置"硬约束
2.1 ISO 6346 字符高度与编码结构
ISO 6346 对箱体标记的物理呈现有明确尺寸要求,这是验收时最容易被忽略的一项:
- 箱主代码、设备类别识别码、序列号与校验码的字母与数字高度不小于 100 mm(4 in);
- MAX GROSS(最大总重)与 TARE(皮重) 的字符高度不小于 50 mm(2 in);
- 所有字符应宽度与粗细成比例,耐久且与箱体颜色形成对比;标记须能在户外与机械磨损条件下保持清晰可辨。
尺寸与类型代码为 4 字符:第 1 位表长度(2 = 20 ft / 4 = 40 ft / 5 = 45 ft),第 2 位表高度与宽度(2 = 8 ft 6 in / 5 = 9 ft 6 in 高箱),第 3-4 位表类型与特性(G1 通用干货箱 / R1 冷藏箱 / U1 开顶箱 / P1 平台箱 / T1 罐式箱)。示例 45G1 表示 40 ft 长、9 ft 6 in 高的通用高箱。
2.2 IMDG 标牌与橙色板的尺寸链
IMDG 规则 5.3.1.7.1 规定,除第 7 类外,标牌须为与水平线成 45 度角放置的正方形(菱形):最小尺寸 250 mm × 250 mm(量至标牌边缘);内边缘线平行且距外缘 12.5 mm;类别或分类号数字高度不小于 25 mm。当运输单元可用表面不足时可减至 100 mm,但比例须保持。相关配套尺寸:
- 正确运输名称(PSN)——至少在两侧标记,字符高度不小于 65 mm,且与底色形成对比;
- UN 号橙色板——不小于 120 mm 高 × 300 mm 宽,带 10 mm 黑色边框,紧邻每块标牌或海洋污染物标记;
- 海洋污染物标记——包件 100 mm × 100 mm,货物运输组件 250 mm × 250 mm。
需要强调:标牌尺寸不足或内边线偏移是最常见的 PSC 滞留缺陷之一,因为这类偏差在照片证据下无法辩解。集装箱班轮公司的常规做法是在装箱前对箱体标记与标牌做一次进场核验,而非等到装船后再补。
三、三类标识对照矩阵
| 标识类别 | 主要依据 | 典型设置位置 | 尺寸/材质要点 | 检查周期 |
|---|---|---|---|---|
| 逃生与救生标识 | SOLAS II-2/13、A.1116(30)、GB 16557-2023 | 脱险通道、集合站、登乘站、救生设备存放处 | 字符高度与对比度满足 A.1116(30);低位宜用蓄光型 | 年度检验 + 每次消防演习 |
| 集装箱箱体标记 | ISO 6346:2022、ISO 1496-1:2013、CSC 1972 | 箱门端面(识别号)、侧壁与端壁(操作标记) | 识别号字符 ≥100 mm;总重/皮重 ≥50 mm;对比色耐久 | 进场核验 + ACEP 定期检验 |
| 危险货物标牌 | IMDG 42-24、SOLAS II-2/19 | 货物运输组件四周;封闭装载时包件亦须张贴 | 菱形 ≥250 mm × 250 mm;类别号 ≥25 mm;橙色板 300 × 120 mm | 每航次装船前 + PSC |
| 灭火剂合规标签 | SOLAS II-2/10.11(MSC.532(107)) | 固定式灭火系统药剂舱、便携式灭火器 | 制造商无 PFOS 声明或实验室报告须可追溯 | 2026-01-01 后首次检验 |
四、选型、安装与检查
4.1 材质与耐候性
集装箱船的标识环境兼具海洋盐雾、紫外、甲板机械冲击与高频冲洗。船用安全标识建议采用316 不锈钢蚀刻或工程级反光膜 + 铝合金基板;货舱与舱口盖区域因存在装卸冲击,宜采用带包边或嵌入式安装,避免标识边缘翘起形成钩挂点。箱体标记属箱主责任,但船舶方在进场核验时应检查其可辨识度,因模糊标记会直接触发船舶的货物信息核验风险。
4.2 安装位置与可视性
逃生标识的设置原则是连续可视:从任一作业位置出发,沿脱险通道至集合站与登乘站,视线范围内应始终存在下一枚指示标识;在通道转向、分支与舱室门口须设标识。危险货物标牌须确保在装卸作业的常规观察角度下可读,不得被绑扎件、系固索具或积水遮挡。
4.3 检查频次与台账
建议建立标识分层台账,字段包含:编号、所属层(船舶安全/箱体/危险货物/灭火剂)、图形代号、材质、安装位置、依据标准号、上次检查日期、责任人。逃生与救生标识随年度检验与消防演习核验;危险货物标牌按航次核验;灭火剂 PFOS 合规声明与处置记录须在 2026-01-01 后首次检验前归档,并保留清除与送岸接收的航海日志记录。
五、常见问题
Q1:ISO 6346 现在的现行版本是哪一版?
现行国际标准为 ISO 6346:2022(第 4 版,2022 年 4 月发布,2022 年 8 月更正版),1995 年第三版已被替代。需要注意:ISO 6346:2022 当前处于"正在修订"(阶段 90.92)状态,下一版在开发中;但按此前版本标记的集装箱无需重新标记,标准正文对旧版标记予以追溯豁免。
Q2:箱体识别号里的"U"代表什么?
"U"是设备类别识别码,表示该编号属于货运集装箱;J 表示可拆卸的集装箱相关设备,Z 表示挂车与底盘车。需要提醒:字母 U 的存在只说明编号归属类别,并不保证该箱体符合全部 ISO 结构标准,结构符合性由 CSC 安全合格牌照与相应检验记录证明。
Q3:IMDG 42-24 什么时候强制使用?
自 2026 年 1 月 1 日起强制生效,无过渡期,完全取代 41-22 版。自 2025-01-01 起可自愿提前适用。中国海事局 2025-11-20 公告明确:2025-12-31 前中国籍船舶仍按 41-22 版运输危险货物,自 2026-01-01 起按 42-24 版执行。企业宜提前按新版规范出货方式或获取对应海运鉴定报告。
Q4:新能源汽车海运应该贴哪个 UN 编号?
按 42-24 版:锂离子电池驱动车辆用 UN 3556,锂金属电池驱动车辆用 UN 3557,钠离子电池驱动车辆用 UN 3558,均归第 9 类。UN 3171 已不再通用,仅限安装电池运输情况下由湿电池、钠金属电池或钠合金电池驱动的车辆和设备。若车辆以包装或板条箱完全封闭而不易识别时,包件与货物运输组件均须张贴相应标记、标志和标牌。
Q5:2026 年新规对灭火剂标识有什么影响?
SOLAS II-2/10.11(经 MSC.532(107) 引入)自 2026-01-01 起禁止使用与储存含 PFOS 的灭火介质,判定阈值为浓度高于 10 mg/kg(0.001% 重量比)。新船(2026-01-01 及以后安放龙骨)交付时即须合规;现有船须在 2026-01-01 或以后首次检验前完成更换,移除的介质须送岸基接收设施并在航海日志中记录。可核验的证据为灭火剂制造商的无 PFOS 声明或实验室检测报告。
