结论前置
加氢站的标识设计,本质上是"爆炸危险区域划分"的可视化翻译。氢气的爆炸极限为体积分数 4.0% ~ 75.0%(空气中),最小点火能量仅约 0.017 mJ,密度约为空气的 1/14,泄漏后极易在顶部空间积聚——这三点决定了加氢站的标识不能照搬加油站体系。合规依据是三层标准叠加:设计层 GB 50516-2010《加氢站技术规范》(2021 年版)(适用纯氢站)与 GB 50156-2021《汽车加油加气加氢站技术标准》(适用合建站);安全层 GB/T 34584-2017《加氢站安全技术规范》与 GB/T 43674-2024《加氢站通用要求》;基础层 GB 4962-2008《氢气使用安全技术规程》与 GB/T 29729-2022《氢系统安全的基本要求》。国际对标为 ISO 19880-1:2020。
最容易出错的不是"有没有贴",而是区域边界与标识不匹配:加氢机、氢气压缩机、储氢瓶组与卸气柱分属不同危险区域等级,标识若按同一等级统一设置,会在安全评价与消防验收中被判定为设计与现场不符。
一、适用标准体系:纯氢站与合建站分属两套规范
1.1 纯氢站:GB 50516-2010(2021 年版)
2021 年修订后,《加氢站技术规范》GB 50516-2010(2021 年版)专门规范纯氢站建设,同时移除了合建站内容——原属于该规范的两站或多站合建情形,自 2021 年起并入 GB 50156-2021《汽车加油加气加氢站技术标准》。两套规范的适用边界必须先在项目定义阶段确认,因为它直接决定防火间距、储氢容器分级与标识类别的取值口径。GB 50516 的要点包括:储氢容器分级(三级站单罐不大于 800 kg)、放空总管要求高出站内全部设施最高点 2 m 以上、氢气管道镍含量与镍当量要求、氮气纯度不低于 99.2%、卸气柱端增设防火墙等。
1.2 合建站:GB 50156-2021
加油加气加氢合建站适用 GB 50156-2021,其氢气部分依据 GB 50516-2010(2021 年版)制订,并按《高压气体保安法》惯例引入实体防护墙折减规则:当氢气工艺设备与站外建(构)筑物之间设置符合规定的实体防护墙时,相应安全间距(重要公共建筑物除外)不应低于规定值的 50%,且不应小于 8 m;氢气储气井、氢气压缩机间(箱)、加氢机、液氢卸车点与城市道路的安全间距不应小于 5 m。同时要求站内区域之间设置钢筋混凝土实体防护墙,或厚度不小于 6 mm 且牢固支撑的钢板。这些防护墙、设备间与加氢机的区域边界,正是标识分区的物理基准。
1.3 安全与通用要求:GB/T 34584-2017 与 GB/T 43674-2024
GB/T 34584-2017《加氢站安全技术规范》(2017-10-14 发布 / 2018-05-01 实施,2025-03-27 复审结论为"继续有效")规定了氢气输送、站内制氢、氢气存储、压缩、加注以及安全与消防的技术要求,同时适用于加氢加油、加氢加气、加氢充电等合建站。GB/T 43674-2024《加氢站通用要求》(2024-03-15 发布 / 2024-10-01 实施)则从通用维度给出加氢站的建设与运行要求,是近年新增的对口标准。
二、危险区域划分:标识分区的技术依据
2.1 氢气危险区域等级与标识的对应
按 GB/T 29729-2022《氢系统安全的基本要求》(2022-12-30 发布 / 2023-04-01 实施,全部代替 GB/T 29729-2013)与 GB 50058-2014《爆炸危险环境电力装置设计规范》,加氢站内的氢气释放源应按释放频率与持续时间划分区域等级。工程实践中的典型分区如下:
- 0 区(Zone 0)——连续或长时间存在爆炸性气体混合物的场所。储氢瓶组/储氢容器的内部空间、氢气管道内部属此等级,其外表面标识应标明介质、压力等级与流向;
- 1 区(Zone 1)——正常运行时周期性或偶然出现爆炸性混合物的场所。典型如氢气压缩机间、卸气柱接口周边、放空口附近;
- 2 区(Zone 2)——正常运行时不太可能出现,即使出现也仅短时存在的场所。典型如加氢机周边开阔区域、阀门组与管路法兰附近。
标识的落点规则:区域内所有电气设备的防爆等级标识应与区域等级匹配;区域入口应设"爆炸危险区域""禁止烟火""禁止使用手机"组合标识;涉及静电风险的区域入口另设人体静电释放装置及其标识。
2.2 GB 4962-2008 对使用环节的标识要求
GB 4962-2008《氢气使用安全技术规程》(2008-12-11 发布 / 2009-10-01 实施,应急管理部归口)规定了气态氢在使用、置换、储存、压缩与充(灌)装、排放过程以及消防与紧急情况处理、安全防护方面的安全技术要求。其中与本主题最直接相关的是置换作业与排放作业:置换与吹扫属于必须现场标识与作业票双确认的环节——标识应明示置换介质、置换顺序与合格判定指标,排放口须标明排放范围与禁用条件。
三、加氢站标识配置矩阵
| 区域/设备 | 涉及标准 | 必备标识类别 | 技术要点 |
|---|---|---|---|
| 站区入口与围墙 | GB 50516、GB 50156-2021 | 禁止烟火、禁止入内、限制高度、限速 | 入口标识须与站内危险区域边界一致 |
| 卸气柱/长管拖车车位 | GB 50516(防火墙)、GB/T 34584-2017 | 当心爆炸、禁止烟火、防静电、限位提示 | 防护墙折减区间须同步标注 |
| 储氢瓶组/储氢容器 | GB 50516、GB/T 29729-2022 | 介质名称、压力等级、区域等级、当心爆炸 | 三级站单罐容量不大于 800 kg |
| 氢气压缩机间 | GB 50058-2014、GB/T 29729-2022 | 危险区域等级、防爆电气、机械通风状态、噪声 | 通风失效须有报警标识与联锁说明 |

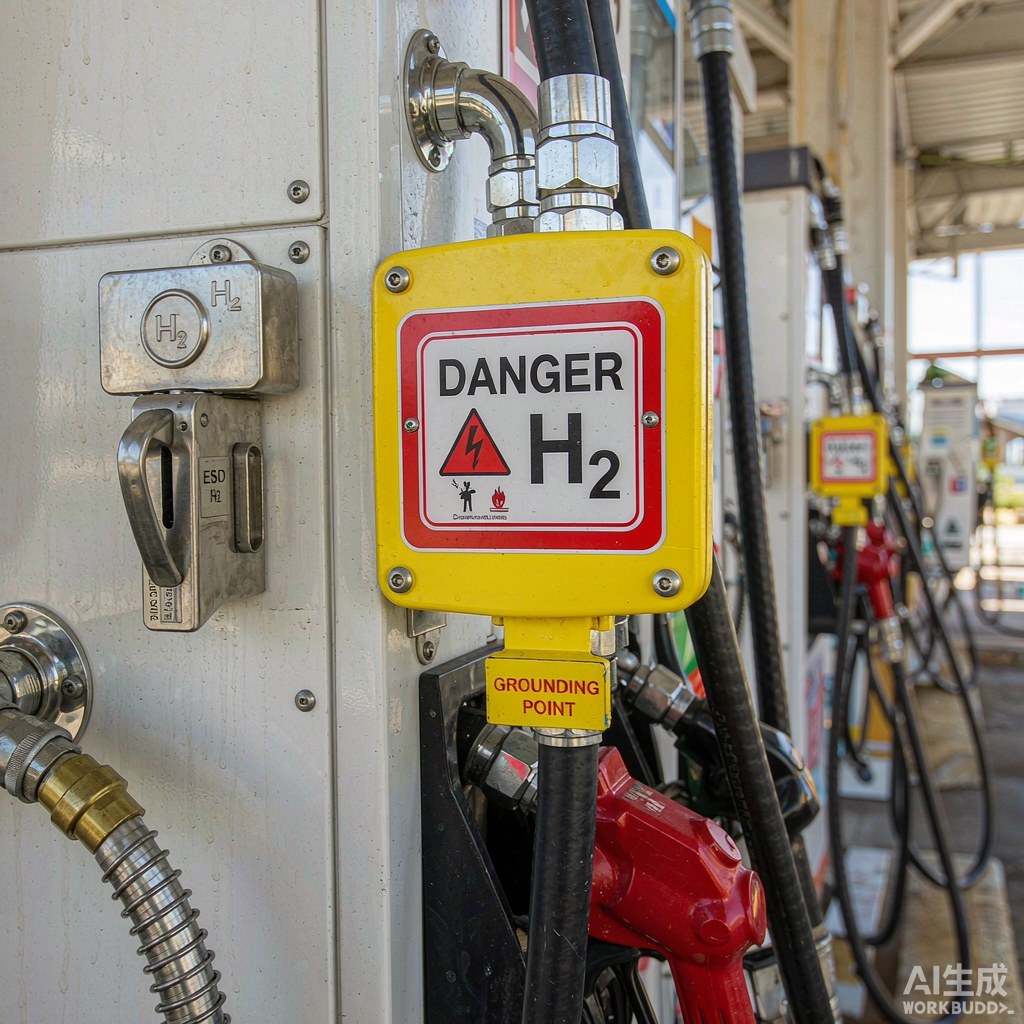

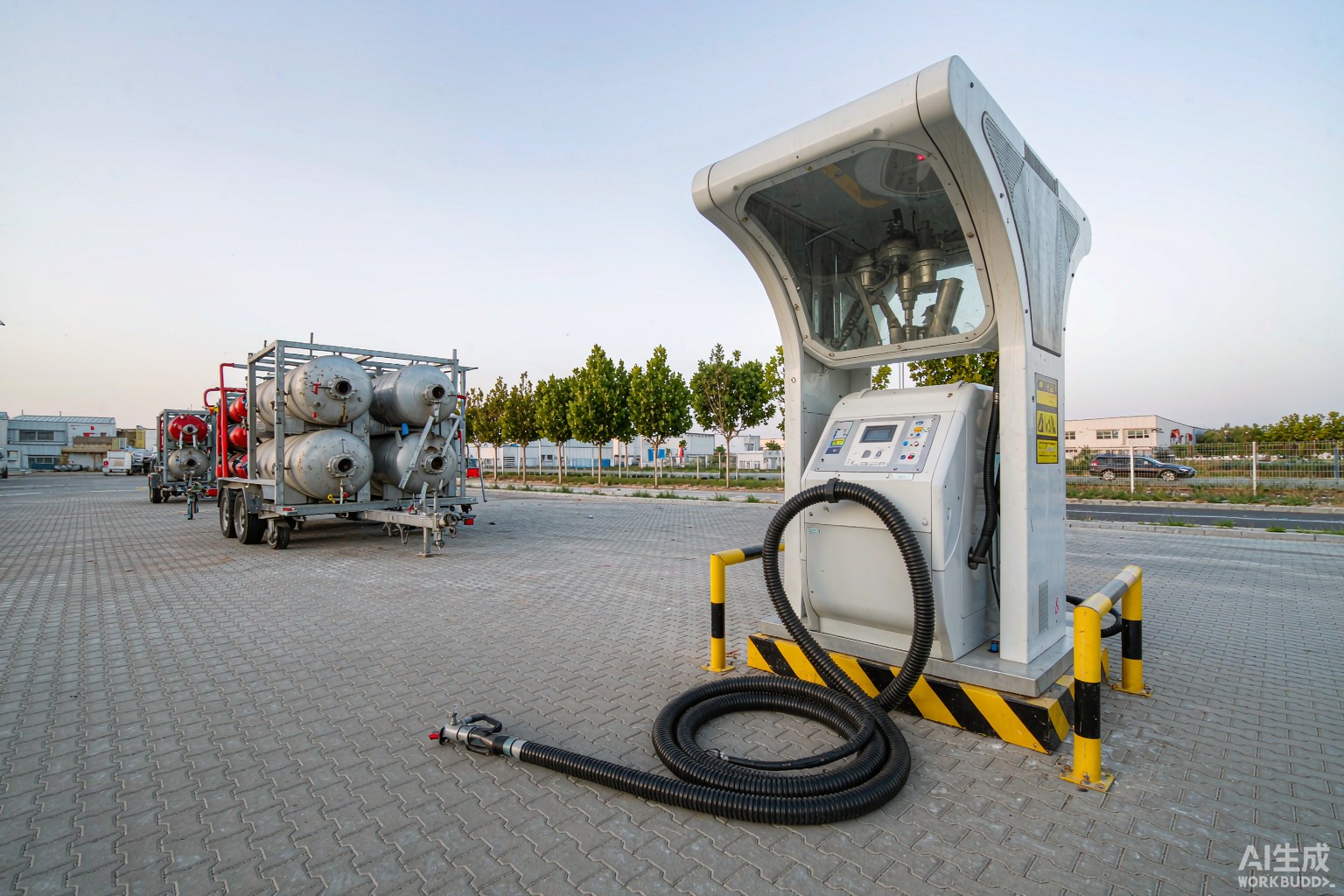

| 加氢机作业区 | GB/T 34584-2017、ISO 19880-1:2020 | 禁止烟火、禁止手机、拉断阀提示、应急切断 | 2 区边界应现场可见 |
| 放空管/排放口 | GB 50516、GB 4962-2008 | 放空区域警告、禁止靠近、防雷防静电 | 放空总管高出站内最高设施 2 m 以上 |
| 消防与疏散 | GB 13495.1-2015、GB 13495.3-2026 | 灭火器、消防沙箱、疏散指示、集合点 | 氢火焰近乎无色,须配专用警示说明 |
四、选型、安装与维护
4.1 材质与防爆适配
加氢站标识处于氢气微泄漏、日晒与雨淋环境。站区户外标识建议采用316 不锈钢蚀刻或铝合金基板 + 工程级反光膜;进入爆炸危险区域的标识及其固定件,不得成为引燃源——金属件之间应有防松脱与防摩擦措施,避免碰撞产生火花。涉及夜间识别的区域宜采用蓄光型或反光型标识而非带电标识,以减少防爆合规面。
4.2 安装高度与可视性
安全警示标识应设置在危险源入口与危险区域边界,而非仅设在设备本体;高度以人员正常视线范围为宜,避免被加氢机、防撞柱或管线遮挡。疏散指示与消防标识的设置要求按 GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-01-28 发布 / 2026-08-01 生效)执行,这是 2026 年新纳入体系的设置类标准。
4.3 台账与检查
建议建立分区域标识台账,字段包含:编号、区域等级、设备名称、标识类别、依据标准、材质、安装日期、检查周期、责任人。检查项应包含:区域边界标识与实测边界是否一致、防爆电气标识是否与区域等级匹配、静电释放装置是否可用、消防标志是否被遮挡。涉氢企业的动火、受限空间与盲板抽堵等特殊作业,标识应与作业票制度联动核验。
五、常见问题
Q1:纯氢站该用 GB 50516 还是 GB 50156?
纯氢站适用 GB 50516-2010(2021 年版)《加氢站技术规范》。2021 年修订时,该规范移除了合建站内容,将加油加气加氢合建站并入 GB 50156-2021《汽车加油加气加氢站技术标准》。两套规范现在分别对应"纯氢站"与"合建站",项目定义阶段必须先行确认适用口径。
Q2:GB/T 34584-2017 现在还有效吗?
有效。该标准 2017-10-14 发布、2018-05-01 实施,全国标准信息公共服务平台登记的上次复审日期为 2025-03-27,复审结论为"继续有效"。其适用范围覆盖各类供氢方法的加氢站,以及加氢加油、加氢加气、加氢充电等合建站。
Q3:氢气泄漏报警标识怎么设?
氢气报警装置的设置依据 GB/T 34584-2017 与 GB/T 29729-2022 的氢系统安全要求;报警阈值的分级与联动逻辑,应通过现场标识向作业人员明示报警等级、响应动作与应急切断位置。需特别注意:氢火焰在日光下近乎无色,可见光下不易判别,因此"氢气泄漏应急处置"类标识中应包含不可依赖目视判断火焰的安全提示,并明确上风向撤离方向。
Q4:加氢站的消防标志按哪一版标准?
标志图形按 GB 13495.1-2015《消防安全标志 第1部分:标志》(现行);设置要求按 GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-01-28 发布 / 2026-08-01 生效);安全色与安全标志的通用规定按 GB 2894-2025——自 2026 年 3 月 1 日起,原 GB 2894-2008、GB 2893-2008 与 GB 7231-2003 已三标合一被替代。
Q5:国际项目可以只按 ISO 19880-1 执行吗?
不能替代国内法定要求。ISO 19880-1:2020《气态氢—加氢站—第1部分:通用要求》(第 1 版,2020-03,ISO/TC 197)规定的是加氢站在设计、安装、调试、运行、检验与维护方面的最低安全要求,适用于向轻型道路车辆(如燃料电池电动汽车)加注气态氢的公共与非公共加氢站,并要求通过风险管理方法评估特定设计的附加风险。其性质是国际推荐性标准;国内项目仍须以 GB 50516、GB/T 34584 与 GB 50156 等强制性/推荐性标准为合规基线,ISO 标准作为风险管理的补充框架使用。
