结论前置:极地航行船舶的标识不能按常规船舶"照抄一套"配置。它必须同时对齐三件事——Polar Code 的法定船舶类别(A/B/C)、IACS 极地船级 PC1-PC7 的结构能力记号,以及低温、结冰与极夜三项环境约束。前者决定"必须配哪些标识",中者决定"船舶能进哪片冰区",后者决定"标识用什么基材和多大的标志高度"。三者的交叉点,才是极地标识选型的正确起点。
一、极地水域的三重约束:法定类别、船级冰级与环境
1.1 Polar Code 的适用范围与生效时间轴
《国际极地水域营运船舶规则》(International Code for Ships Operating in Polar Waters,简称 Polar Code)是 IMO 为极地航行建立的强制框架。其法律构造分两条腿:
| 组成部分 | 通过文书 | 通过时间 | 并入的公约 | 生效时间 |
|---|---|---|---|---|
| 安全相关条款(引言 + 第 I-A / I-B 部分) | IMO 决议 MSC.385(94) | 2014-11-21 | SOLAS 新增第 XIV 章(由 MSC.386(94) 插入) | 2017-01-01(新船);2018-01-01(现有船) |
| 环境保护相关条款(引言 + 第 II-A / II-B 部分) | IMO 决议 MEPC.264(68) | 2015-05-15 | MARPOL 附则 I / II / IV / V 修正(由 MEPC.265(68) 并入) | 2017-01-01 |
| 船员培训与资格 | 决议 MSC.416(97) 与 MSC.417(97) | 2016-11( MSC 97 ) | STCW 公约新增第 V/4 条 + STCW 规则 A 部分 | 2018-07-01 |
极地水域的定义分两块:北极水域(一般指北纬 60° 以北,冰岛与挪威周边有特别划界)与南极区域(南纬 60° 以南)。关键点是:Polar Code 的要求与船舶是否以极地为目的地无关——只是穿越极地水域过境,同样适用;也不分季节,全年适用。
还有一个容易被忽略的口径:Polar Code 的前身是 IMO 大会决议 A.1024(26)(2009 年《极地水域营运船舶准则》)。那是建议性文件,已不再作为合规依据;当前唯一有效的强制依据是 MSC.385(94)+MEPC.264(68) 构成的 Polar Code 本体。投标文件中若仍以 A.1024(26) 作为合规声明,属于引用失效依据。
1.2 船舶类别 A/B/C 与 IACS 极地船级 PC1-PC7 的对应关系
这是极地标识选型中最常被混为一谈的一组概念,必须先切开:
- Polar Code 船舶类别(A/B/C)是法定航行许可——由主管机关或认可组织评估后签发《极地船舶证书》确定。A 类:设计用于至少中等当年冰、可能含多年冰夹杂; B 类:设计用于至少薄当年冰、可能含多年冰夹杂; C 类:设计用于开阔水域或比 A、B 类更轻的冰况。证书还须载明已识别的操作限制(PWOM 极地水域操作手册随船)。
- IACS 极地船级 PC1-PC7 是船级技术记号——依据 IACS 统一要求 UR I / UR II(2006 年正式采纳,首版规则 2007 年发布),衡量的是船体结构在冰载荷下的强度等级。
两组体系的典型对应关系如下(为工程惯例对应,非标准强制条款):
| IACS 极地船级 | 适用冰况 | 运营季节 | 对应 Polar Code 类别(惯例) |
|---|---|---|---|
| PC1 / PC2 / PC3 | 所有极地水域 / 中等多年冰 / 二年冰(可能含多年冰夹杂) | 全年 | A 类(高强度端) |
| PC4 | 厚当年冰(大于 120 cm,可能含旧冰夹杂) | 全年 | A 类 |
| PC5 | 中等当年冰(70~120 cm,可能含旧冰夹杂) | 全年 | A 类(下限) / B 类(上限) |
| PC6 | 中等当年冰(70~120 cm,可能含旧冰夹杂) | 夏秋 | B 类 |
| PC7 | 薄当年冰(30~70 cm,可能含旧冰夹杂) | 夏秋 | B 类 / C 类 |
需要注意两条实务口径。第一,PC6 与 PC7 是季节性等级,不授予冬季运营资格,标识配置讨论时必须先确认目标航次季节。第二,PC7 的冰况描述采用 WMO 海冰命名体系,与芬兰-瑞典冰级(FSICR)的 1A 大致相当,跨体系换算仅供参考,正式租约或船旗国转换必须查阅发证船级社的官方对照表。
1.3 为什么常规船用标识在极地会失效
冰况三分是 Polar Code 的一项基础定义,它直接改变标识与培训配置档位:
- ice free waters(无冰水域):水域中不存在任何形式的冰;
- open waters(开阔水域):可供自由航行的大面积水域,海冰浓度低于 1/10,且不存在陆源冰;
- other waters(其他水域):冰覆盖超过 1/10,或存在任何陆源冰。
培训要求据此分档:无冰水域全类船舶无极地培训要求;开阔水域仅油船与客船需持基本培训证书;其他水域则不分船型,船长与大副须持高级培训证书,负责航行值班的高级船员须持基本培训证书。高级证书的前置条件为:已满足基本培训发证要求 + 不少于 2 个月极地水域甲板部管理级职务或操作级航行值班职责的认可资历。过渡条款已于 2020-07-01 截止,此后持证人须每 5 年证明持续适任(依据 STCW 规则 A-1/11 第 4 款)。
标识层面的失效则来自物理环境:
- 低温脆化:极地船体设计温度可低至 -60 ℃ 量级,普通 PVC 基材与常规背胶在此温度区间会失韧、失粘。IACS 极地船级明确要求采用低温韧性钢材,标识基材同理。

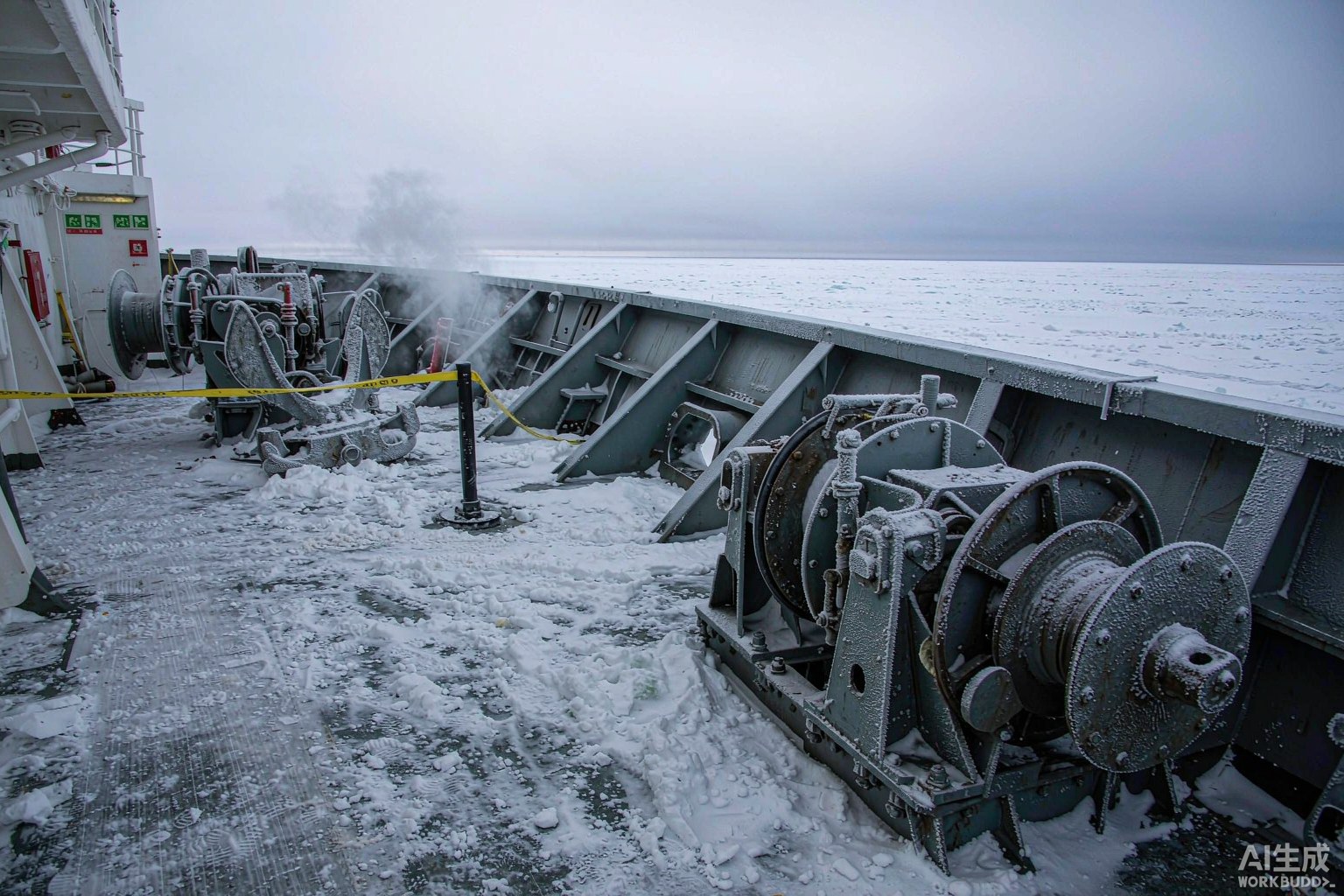

- 结冰与机械冲击:甲板与舷侧结冰会覆盖标识面,除冰作业本身也会带来机械铲擦。MSC.1/Circ.1612 在极地水域导航与通信设备指南中同时给出温度试验与机械冲击试验建议,标识的耐冲击要求可参考同一逻辑。
- 极夜与低照度:冬季极夜使自然采光长时间缺失,主动照明一旦断电,唯一可用的信息载体就是蓄光标牌。这正是 ISO 15370:2021 低位照明系统与蓄光标识在极地船上权重远高于常规船的原因。
二、SOLAS 第 XIV 章下的标识强制清单
2.1 脱险通道与集合站标识:A.1116(30) 与 GB 16557-2023
SOLAS 第 XIV 章的安全条款通过引述 Polar Code 生效,因此 Polar Code 第 I-A 部分中关于救生设备与布置、消防安全与保护、航行安全的章节,最终仍落到 SOLAS 原有的标识体系上。基准文件是 IMO 大会决议 A.1116(30)《逃生路线标识与设备位置标记》(代替原 A.760(18))。
国内对应标准是 GB 16557-2023《船用救生设备安全标志》(2023-05-23 发布 / 2023-12-01 实施,代替 GB 16557-2010)。这里有一个常见误读需要更正:该标准全称是"船用救生设备安全标志",不是泛指的"船用安全标志",且为非等效采用 A.1116(30),并非等同采用。凡在投标或规格书中写"GB 16557-2023 等同采用 IMO A.1116(30)"的表述都是错的。
极地配置要点:脱险通道标识应沿低温可达路径连续布置,并覆盖以下区段——起居处所至集合站的通道、集合站至登乘站(embarkation station)的通道、以及寒冷天气下的备用通道。集合站(muster station)与登乘站的标识须在结冰遮挡后仍可辨识,因此建议采用倾斜安装或加装防护檐的布置方式。
2.2 防火控制图标志:ISO 24409-1:2020 与 GB/T 37820.1-2024
防火控制图(fire control plan)标志是另一条独立的合规线,依据为 ISO 24409-1:2020《船舶与海上技术 船舶安全标志、防火控制图标志、安全提示和安全标记的设计、位置和使用 第 1 部分:设计原则》。该国际标准为第 2 版,2020-03 发布,已于 2025-06-25 完成系统复审并确认继续现行(阶段 90.93)。
其国内转化标准是 GB/T 37820.1-2024(2024-04-25 发布 / 2024-08-01 实施),等同采用 ISO 24409-1:2020,并全部代替 GB/T 37820.1-2019。2024 版相对 2019 版的主要技术变化是:增加了"防火控制图标志"的定义(见 3.2),删除了"模拟标志""安全相关标志"两个术语——因此新版标准中"安全相关标志(safety-related sign)"这一术语已不存在,继续使用属于引用过期术语。
同一系列的其余部分同样在演进:第 4 部分《用于一般应急信息的逃生图标志》已形成 GB/T 37820.4-2026。极地船舶的逃生图标志配置应优先跟踪该部分。
2.3 救生设备与布置:MSC.1/Circ.1614 的标识接口
极地水域的救生设备与布置另有专门文件:MSC.1/Circ.1614《极地水域营运船舶救生设备和布置临时指南》。配套文件还包括:
- MSC.1/Circ.1519——冰区操作能力与局限评估方法指南;
- MSC.1/Circ.1612——极地水域船舶导航与通信设备指南(MSC 101 批准,含低温与冰积聚、电池低温性能建议);
- MSC.1/Circ.1641——24 m 及以上渔船极地水域安全措施指南;
- MSC.1/Circ.1642——300 总吨及以上非营业游艇极地水域指南。
从标识工程角度看,MSC.1/Circ.1614 的意义在于:它要求救生设备在极地低温下仍可用,那么指示这些设备位置的标识就必须与该设备同寿命等级。实务中的典型失效模式是——救生筏可用,但指向救生筏的蓄光标牌在第二个航季已因低温粉化而不可读。
三、低温与极夜环境下的材料与性能要求
3.1 基材的低温韧性与耐候
极地标识应按"船体同类环境"而非"室内环境"选材。三条硬性判断:
- 基材:优先选用低温韧性达标的铝基或改性工程塑料基板。PVC 基材须核对其玻璃化转变温度是否低于目标航区极端低温,否则会出现脆裂。
- 粘接:丙烯酸体系背胶在低温下初粘力显著下降,低温施工需评估压敏胶的低温保持力;结构部位宜采用机械固定或铆接替代纯背胶。

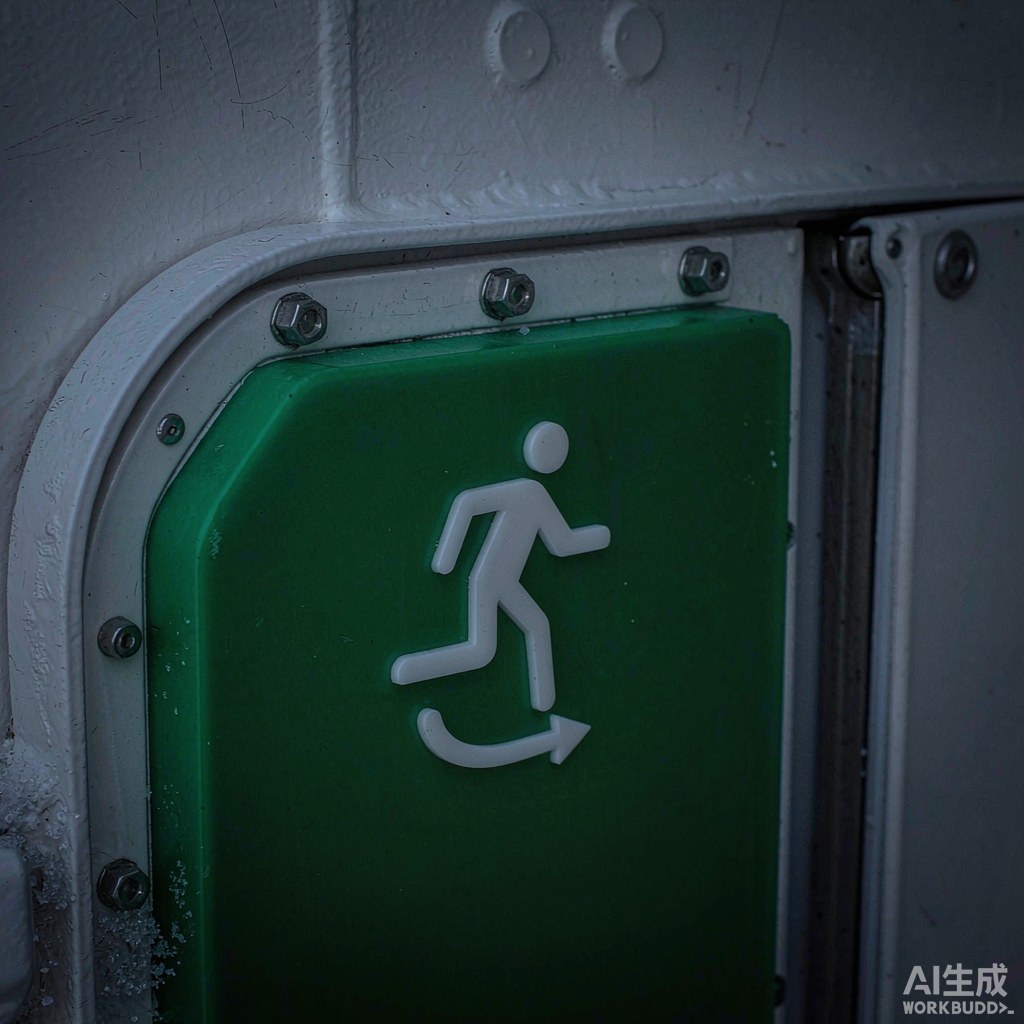

- 防护:面向甲板与舷侧的标识应考虑防冰积聚的几何形状(倾斜面、减少上缘水平面),降低除冰时的机械损伤概率。
3.2 蓄光性能与低位照明:ISO 15370:2021
极夜工况下,蓄光标牌与低位照明构成"断电最后一层"的信息保障。依据 ISO 15370:2021(船舶低位照明系统,LLL),系统设计须覆盖亮度衰减、照度分布与安装间距三个维度。
选型与验收应关注的量化锚点:
- 蓄光初始亮度与衰减:以 mcd/m² 计量,通常考核激发后 10 min 与 60 min 两个时点。铝酸盐体系衰减曲线优于硫化物体系,是极地环境的首选。
- 有效余辉时长:须覆盖从断电到外部救援可介入的最长窗口,而非仅满足"看起来亮"。
- 维护判废:蓄光材料亮度衰减属不可逆过程,应建立按亮度的判废阈值,而非按使用年限更换。极地船舶建议将蓄光标牌纳入年度检验项。
3.3 尺寸与观察距离的量化算法
这是极地标识最容易被"凭经验"处理、却最容易出错的环节。两本国标给了可直接套用的算式:
| 标准 | 适用算式 | 变量含义 | 极地取值要点 |
|---|---|---|---|
| GB/T 2893.1-2013(附录 A.4) | h ≥ l_s / z | h=安全标志最小高度(mm);l_s=必需安全观察距离(mm);z=距离因数 | 极地应以"结冰覆盖后半幅可视"倒推 l_s,不宜按设计视距等值取用 |
| GB/T 2893.5-2020(5.4.3) | l = z0 × h | l=最大观察距离(mm);z0=法向距离因数;h=标志高度(mm) | z0 受标牌表面垂直照度与人群视敏度影响;极夜低照度条件下须取保守值 |
| GB/T 2893.5-2020(5.4.3.3) | z_a = z0 × cos(a) | a=视线与标志法线夹角 | 倾斜观察会缩小最大观察距离,通道转折处须按 a 修正而非沿用 z0 |
| GB/T 2893.5-2020(5.4.3.4) | 距离因数乘 0.5 | 针对视敏度 0.5 的人群 | 船舶为多国籍混编船员,视力差异大,建议按视敏度 0.5 保守校核 |
另需注意:安全标志的标志高度 h 指标志本身尺寸,不含衬边。安全色与安全标志的通用规定现已统一到 GB 2894-2025——自 2026-03-01 起,原 GB 2894-2008、GB 2893-2008 与 GB 7231-2003 已被三标合一替代。极地项目若在规格书中仍引用 GB 2894-2008 的参数表,属于引用已废止标准。
四、按船舶类别的标识配置矩阵
| 标识类别 | 主要依据 | A 类(PC1-PC5 量级) | B 类(PC6-PC7 量级) | C 类 |
|---|---|---|---|---|
| 脱险通道标识 | A.1116(30) / GB 16557-2023 | 全程连续布置 + 倾斜或加檐防冰 | 全程连续布置 | 按 SOLAS 常规要求 |
| 集合站与登乘站标识 | A.1116(30) | 须在结冰遮挡后仍可辨识 | 须在结冰遮挡后仍可辨识 | 常规布置 |
| 防火控制图标志 | ISO 24409-1:2020 / GB/T 37820.1-2024 | 按 2024 版术语体系(无"安全相关标志") | 同左 | 同左 |
| 救生设备位置标识 | MSC.1/Circ.1614 | 与设备同寿命等级 | 与设备同寿命等级 | 常规要求 |
| 低位照明与蓄光标识 | ISO 15370:2021 | 覆盖极夜最长窗口 | 覆盖极夜最长窗口 | 按航区评估 |
| 安全色与安全标志通用要求 | GB 2894-2025 | 按 2025 版;不得引用 GB 2894-2008 | 同左 | 同左 |
| 环保警示标识 | MARPOL 附则 I 第 43A 条 / 第 43 条 | 北极航段须明示重油禁用 | 北极航段须明示重油禁用 | 南极航段适用第 43 条 |
五、环保标识的特殊要求:北极重油禁令
极地标识中有一条时效性强、极易引错的规则。MARPOL 附则 I 第 43 条(南极重油禁令)自 2011-08-01 生效;新增的第 43A 条(北极重油禁令)经决议 MEPC.329(76)(2021-06-17 通过)确立,2022-11-01 国际生效,自 2024-07-01 起禁止在北极水域使用及载运用作燃料的重油。
"重油"的判定为量化指标:15 ℃ 密度大于 900 kg/m³,或50 ℃ 运动粘度大于 180 mm²/s(沥青、焦油及其乳液亦在列)。三条例外需要精确掌握:
- 豁免对象:执行船舶安全保障、搜救任务的船舶,以及专门用于溢油应急防备与响应的船舶;
- 保护型燃油舱:适用 MARPOL 附则 I 第 12A 条或 Polar Code 第 II-A 部分第 1 章第 1.2.1 条的船舶,合规期限延至 2029-07-01;
- 沿岸国临时豁免:北极沿岸国可对本国旗船在其主权或管辖水域内临时豁免,但任何豁免在 2029-07-01 及以后一律失效。
对标识工程的含义是:极地船舶的燃油系统与加注站区域,应设置与所用燃料种类一致的警示标识;若船舶按保护型燃油舱例外继续使用重油至 2029 年,标识须明示该例外的适用条件与截止日期,避免被误判为违规。
六、常见问题(FAQ)
Q1:Polar Code 与 IACS 极地船级是同一件事吗?
不是。Polar Code 是 IMO 的法定强制规则,通过 SOLAS 第 XIV 章与 MARPOL 修正生效,其船舶类别 A/B/C 决定"法律上允许在哪里、什么时候航行";IACS 极地船级 PC1-PC7 是船级社的技术记号,依据 IACS 统一要求 UR I / UR II,决定"船体结构能承受多强的冰载荷"。两者并行,互为约束,不能相互替代。
Q2:PC7 是不是等于 Polar Code 的 C 类?
不等同。PC7 是季节性等级(仅夏秋),对应薄当年冰 30~70 cm;C 类指开阔水域或比 A、B 更轻的冰况。工程惯例上 PC7 可能落在 B 类或 C 类区间,但最终以《极地船舶证书》载明的类别与操作限制为准。此外,PC7 与芬兰-瑞典冰级 1A 大致相当,跨体系换算仅供参照。
Q3:极地标识的"必需安全观察距离"怎么定?
按 GB/T 2893.1-2013 附录 A.4,先通过风险评估确定必需安全观察距离 l_s,再按 h ≥ l_s / z 推出安全标志最小高度 h。反向校核时用 GB/T 2893.5-2020 第 5.4.3 条的 l = z0 × h。注意两点:h 不含衬边;倾斜观察时距离因数须按 z_a = z0 × cos(a) 折减。极地环境建议按视敏度 0.5 人群校核(距离因数乘 0.5)。
Q4:GB 16557-2023 等同采用 IMO A.1116(30) 吗?
不等同。GB 16557-2023《船用救生设备安全标志》(2023-05-23 发布 / 2023-12-01 实施,代替 GB 16557-2010)为非等效采用 A.1116(30)。同时注意标准全称是"船用救生设备安全标志",不能简称为"船用安全标志"。
Q5:防火控制图标志应该引用哪一版?
国内引用 GB/T 37820.1-2024(2024-08-01 实施,等同采用 ISO 24409-1:2020,全部代替 2019 版)。ISO 24409-1:2020 为第 2 版,已于 2025-06-25 系统复审确认现行。2024 版相对 2019 版增加了"防火控制图标志"定义,删除了"安全相关标志"与"模拟标志"术语——继续沿用旧术语属引用过期概念。
Q6:极地航行还需要哪些环保标识?
核心是 MARPOL 附则 I 的两条禁令标识:第 43 条(南极重油禁令,2011-08-01 生效)与第 43A 条(北极重油禁令,2024-07-01 起适用;保护型燃油舱延至 2029-07-01,沿岸国豁免最迟 2029-07-01 失效)。判定阈值:15 ℃ 密度 > 900 kg/m³ 或 50 ℃ 运动粘度 > 180 mm²/s。此外,救生设备与布置的标识须与 MSC.1/Circ.1614 的设备可用性要求同步。
Q7:船员培训资格会影响标识配置吗?
会,间接但明确。冰况三分中,other waters(冰覆盖 > 1/10 或存在陆源冰)要求船长与大副持高级培训证书、值班高级船员持基本培训证书;高级证书需前置基本证书 + 不少于 2 个月极地水域甲板部管理级或操作级资历。过渡条款已于 2020-07-01 截止,此后每 5 年须证明持续适任。培训档位越高,船舶对标识信息完整性的依赖越低——但绝不构成可以不配标识的理由。
七、采购与验收核查清单
- 合规号核验:逐条确认引用的标准与决议均为现行有效版本;重点排查 GB 2894-2008、GB/T 37820.1-2019、GB 16557-2010 三处历史号。
- 类别对齐:确认《极地船舶证书》载明的船舶类别(A/B/C)与操作限制,标识配置不得低于该类别对应档位。
- 季节校验:PC6/PC7 为夏秋等级,若航次跨冬季,须先解决船级与类别问题,标识不是补救手段。
- 低温验证:索取基材低温韧性数据与背胶低温保持力报告,核对目标航区极端低温。
- 蓄光验收:按 mcd/m² 考核激发后 10 min 与 60 min 亮度,建立按亮度的判废阈值。
- 尺寸校核:按 h ≥ l_s / z 复算关键位置标牌高度,倾斜观察处按 z_a 折减。
- 术语一致性:确保规格书使用 GB/T 37820.1-2024 术语体系,不出现已删除的"安全相关标志"。
极地船舶标识的本质,是把"法律许可""结构能力"与"环境耐受"三件事翻译成船员在极夜和结冰甲板上仍能读懂的图形与文字。任何一环缺失,标识就只是装饰。
