结论前置：油气长输管道站场的安全标识，不是按一张图集照抄就能合规，而是由八条相互独立的强制线叠加约束：设计口径由 GB 50251-2015（输气）与 GB 50253-2014（输油）确定；线路标识由 SY/T 6064-2017 确定；高后果区与完整性由 GB 32167-2015 确定；防火间距由 GB 50183-2015 确定；爆炸危险分区由 GB 50058-2014 确定；静电防护自 2026 年 1 月 1 日起改由 GB 12158-2024 统一规定；雷电防护自 2026 年 9 月 1 日起改由 GB 15599-2025 规定；阴极保护判据由 GB/T 21448-2017 确定。其中静电与雷电两项的现行依据在本年度内刚刚完成换版，仍按旧号配置标识与检测记录将直接构成不符合。
一、适用边界：先定性再选型
站场标识配置的第一步是定性，而非选型。三条边界必须先划清。
1.1 输送介质决定设计规范
GB 50251-2015《输气管道工程设计规范》适用于陆上新建、扩建和改建输气管道工程设计，2015 年 2 月 2 日发布、2015 年 10 月 1 日实施，全部代替 GB 50251-2003；其中第 3.2.9、3.4.3、3.4.4、4.2.4、6.3.4、7.2.1（4）、7.2.2（6）条（款）为强制性条文。GB 50253-2014《输油管道工程设计规范》适用于陆上新建、扩建或改建的输送原油、成品油、液态液化石油气管道工程的设计，2014 年 6 月 23 日发布、2015 年 4 月 1 日实施，全部代替 GB 50253-2003；其中第 4.1.3、4.1.6（1）、7.3.5（5）、9.2.1 条（款）为强制性条文。输气站与输油站的标识体系须分别按各自规范取值，不得互相套用。
1.2 GB 32167 明确不适用于站内工艺管道
GB 32167-2015《油气输送管道完整性管理规范》为强制性国家标准，国家能源局归口、全国石油天然气标准化技术委员会（SAC/TC 355）执行，2015 年 10 月 13 日发布、2016 年 3 月 1 日实施。标准规定内容覆盖数据采集与整合、高后果区识别、风险评价、完整性评价、风险消减与维修维护、效能评价。其适用范围明确为：遵循 GB 50251 或 GB 50253 设计、用于输送油气介质的陆上钢质管道；不适用于站内工艺管道的完整性管理。因此高后果区识别所驱动的加密桩与警示牌加密要求，作用对象是线路段，站场围墙以内的工艺管道须另按站内安全管理体系处理。
1.3 参照标准不得当作强制依据
GB/T 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》自 2020 年 1 月 1 日实施，全部代替 GB 50493-2009，适用于石油化工新建、扩建工程中可燃气体和有毒气体检测报警系统的设计。长输管道站场不属于该标准的直接适用对象，其报警点布置与检测值设定可作为方法论参照，但不得在合规文件中引为强制依据。同理，GB 15599-2025 的适用对象为危险化学品生产、经营（带存储设施）企业，站场是否纳入须按项目在危险化学品目录中的定性另行确认。
二、线路标识体系：SY/T 6064-2017
《油气管道线路标识设置技术规范》（SY/T 6064-2017）规定了管道沿线永久性标志的标识、制作与安装，是线路标识的直接依据。标识体系由六类桩与警示牌、警示带共同构成。
2.1 六类标志桩的设置规则
里程桩自出站 0 km 起每公里设置 1 个，因地形或地面条件限制无法设置的，可隔桩设置并顺延编号；智能阴极保护测试桩可与里程桩结合设置。转角桩设置在管道水平改变方向处，宜位于转折管道中心线上方。穿跨越桩的设置分公路与河流两类：穿越等级公路时应在公路两侧设置，位置为公路排水沟边缘以外 1 m，无边沟时设在管道上游公路边缘以外 2 m；穿越河流、沟渠时，穿越长度 50 m 及以上的在其两侧设置，大于 10 m 且小于 50 m 的在其一侧设置，位置为堤坝坡脚处或距岸边 3 m 至 10 m 的稳定位置。交叉桩设置在与电缆、其他管道、坑道等地下构筑物交叉点的正上方。结构桩设置在外防腐层或管壁发生长距离变化的位置。
2.2 加密桩与警示牌的间距分档
间距是现场最容易被简化的一环。加密桩在其他标志桩、警示牌之间沿管道正上方每 50 m 设置 1 个；在高后果区应增设加密桩，每 10 m 设置 1 个，埋设间距可根据现场情况调整，但须满足前后通视要求，且加密桩与通信标石不宜重复设置。警示牌的设置为：一般地区间距不超过 500 m，高后果区不超过 100 m；管道穿越小河流、沟渠时，堤间距 40 m 及以上的在其两侧设置，大于 10 m 且小于 40 m 的在其一侧设置，宜设在堤坝坡脚处或距岸边 3 m 处。警示牌正面应面向人员活动频繁区域，背面应标记管道和光缆的位置信息。
2.3 警示带与地上敷设段
开挖敷设段管道沿线应在距管顶不小于 500 mm 处埋设警示带。管道采用地上敷设时，应在行人较多和易遭车辆碰撞的地方设置标志并采取保护措施，标志应采用具有反光功能的涂料涂刷。埋地管道通过人口密集区、有工程建设活动可能和易遭受挖掘等第三方破坏的地段应设置警示牌，并宜在管道上方埋设警示带。
三、高后果区与完整性管理：GB 32167-2015
GB 32167-2015 把高后果区识别作为完整性管理的起点，识别结果直接决定沿线的监测频次、巡护等级与标识密度。识别所依赖的数据基础来自数据采集与整合，识别之后依次进入风险评价、完整性评价、风险消减与维修维护、效能评价，形成闭环。标识在这一闭环中的角色是"把评价结论固化到现场"——高后果区一旦识别，加密桩 10 m 与警示牌 100 m 的加密要求即随之生效，且应随高后果区复核结果动态调整，而非一次性设置后不再维护。
3.1 规模基线与量化背景
据国家能源局数据，截至 2024 年我国油气长输管道总里程已达 19.5 万 km，一次管输能力约 3940 亿 m³；全国城市燃气管网总长约 104 万 km。这一体量决定了线路标识的维护成本与失效概率均不容低估：标识丢失、损坏后未及时处置，等同于把高后果区的风险提示从现场抹去。
3.2 标识与 SCADA 的关系
长输管道普遍采用以计算机为核心的监控与数据采集系统（SCADA），控制层级通常分为调度中心控制级、站场控制级与现场设备级。站场标识须与 SCADA 画面上的位号、阀室编号一一对应，使现场人员看到的编号与控制室内的编号指向同一设备。编号不一致是站内误操作最常见的诱因之一。
四、防火、防爆与区域划分
4.1 GB 50183-2015 的防火间距框架
GB 50183-2015《石油天然气工程设计防火规范》为强制性国家标准，2015 年 6 月 26 日发布、2016 年 3 月 1 日实施，全部代替 GB 50183-2004，适用于石油天然气工程的防火设计。站场内工艺设备区、储罐区、装卸区、放空区的防火间距与分区布置均按该规范取值，标识中的"防火间距内禁止堆放""禁止烟火"等禁令类内容须与规范确定的分区边界一致，不得按经验圈定。需要说明的是，GB 55037-2022《建筑防火通用规范》废止的是 GB 50183-2004 等标准中的相关强制性条文，取值顺序为先 GB 55037-2022、再按 GB 50183-2015 补齐。
4.2 爆炸危险分区与电气标识
爆炸危险环境的电力装置设计按 GB 50058-2014《爆炸危险环境电力装置设计规范》执行，区域划分为 Zone 0 / Zone 1 / Zone 2（爆炸性气体环境）与 Zone 20 / Zone 21 / Zone 22（爆炸性粉尘环境）。站场的防爆电气铭牌须标注防爆标志、温度组别与设备保护级别，例如 Ex d IIB T4 Gb 一类完整标记，缺项即为不合格。分区边界处应设置区域标识，标明分区等级与进入该区的防护要求。
4.3 放空与排污口的专项标识
放空立管、排污口、取样口属于站内风险集中度最高的点位，标识须标明介质、压力、操作条件与禁止事项。放空作业期间的下风向警戒范围应设临时警戒线与警示牌，作业结束即撤除——这与常设标识的"不得撤除"原则相反，现场须以颜色或挂牌方式明确区分常设与临时，避免混用。
五、静电与雷电：两项本年度刚完成换版
5.1 GB 12158-2024 已取代 GB 13348-2009
GB 12158-2024《防止静电事故通用要求》为强制性国家标准，应急管理部归口，2024 年 12 月 31 日发布、2026 年 1 月 1 日实施，全部代替 GB 12158-2006《防止静电事故通用导则》与 GB 13348-2009《液体石油产品静电安全规程》。标准规定了为防止静电放电引发燃烧和爆炸所应采取的静电防护通用要求、静电管理措施、静电危险场所要求，以及固态、液态、气态和粉态物料的静电防护措施、人体静电防护措施与静电事故的分析和确定，适用于静电危险场所的设计和管理，不适用于火炸药、电火工品、烟花爆竹的静电危害防范。GB 13348-2009 的废止日期即为 2026 年 1 月 1 日，凡仍按该号配置人体静电消除器标识、接地端子标识与检测记录的站场，须同步换版。
5.2 GB 15599-2025 已取代 GB 15599-2009
GB 15599-2025《危险化学品企业雷电安全规范》于 2025 年 12 月 31 日发布、2026 年 9 月 1 日实施，全部代替 GB 15599-2009《石油与石油设施雷电安全规范》，后者废止日期同为 2026 年 9 月 1 日。新标准在原标准石油设施经验的基础上，把适用对象扩展到危险化学品生产、经营（带存储设施）企业，内容结构上由原来的"基本原则、技术措施、检测措施"三章调整为"基本要求、监测预警、雷电防护、检测检查与运维"四部分，并首次单独设立雷电监测预警章节。技术上要求按地区雷暴活动强度、设施关键程度与风险等级制定差异化防雷策略，采用滚球法核定接闪器保护范围，并对罐区、生产装置区、危险化学品仓库、装卸区分别提出防护要求。防雷装置的定期检测、日常巡检、维护保养与记录追溯须形成闭环。
5.3 换版对标识的直接影响
两项换版的共同点是"从单点防护走向风险管理闭环"，落到标识上有三处变化：一是防雷装置检测点须设置永久性检测点标识并纳入台账，不能只在档案里存在；二是静电接地端子须在设备本体上可识别，接地夹与端子编号一一对应；三是雷电监测预警区域的进入提示须与预警等级联动，并明确责任人。这三项在旧版体系下均无强制要求。
六、阴极保护判据与测试桩标识
GB/T 21448-2017《埋地钢质管道阴极保护技术规范》给出的核心判据是：钢铁结构相对饱和硫酸铜参比电极（CSE）的保护电位达到 -850 mV 或更负，即视为获得有效保护。规范同时给出替代判据与修正条件：当上述准则难以满足时，可采用阴极极化或去极化大于 100 mV 的判据；在厌氧菌或硫酸盐还原菌（SRB）及其他有害菌土壤环境中，保护电位应取 -950 mV（CSE）或更负；土壤电阻率在 100 Ω·m 至 1000 Ω·m 之间时取负于 -750 mV（CSE），大于 1000 Ω·m 时取负于 -650 mV（CSE）。对最小屈服强度大于 550 MPa 的高强度钢与耐蚀合金，极限保护电位须根据实际析氢电位确定，不得直接套用通用值。保护电位的过负方向同样受限，工程上通常控制不比 -1200 mV（CSE）更负，以避免过保护引发氢脆与防腐层阴极剥离。

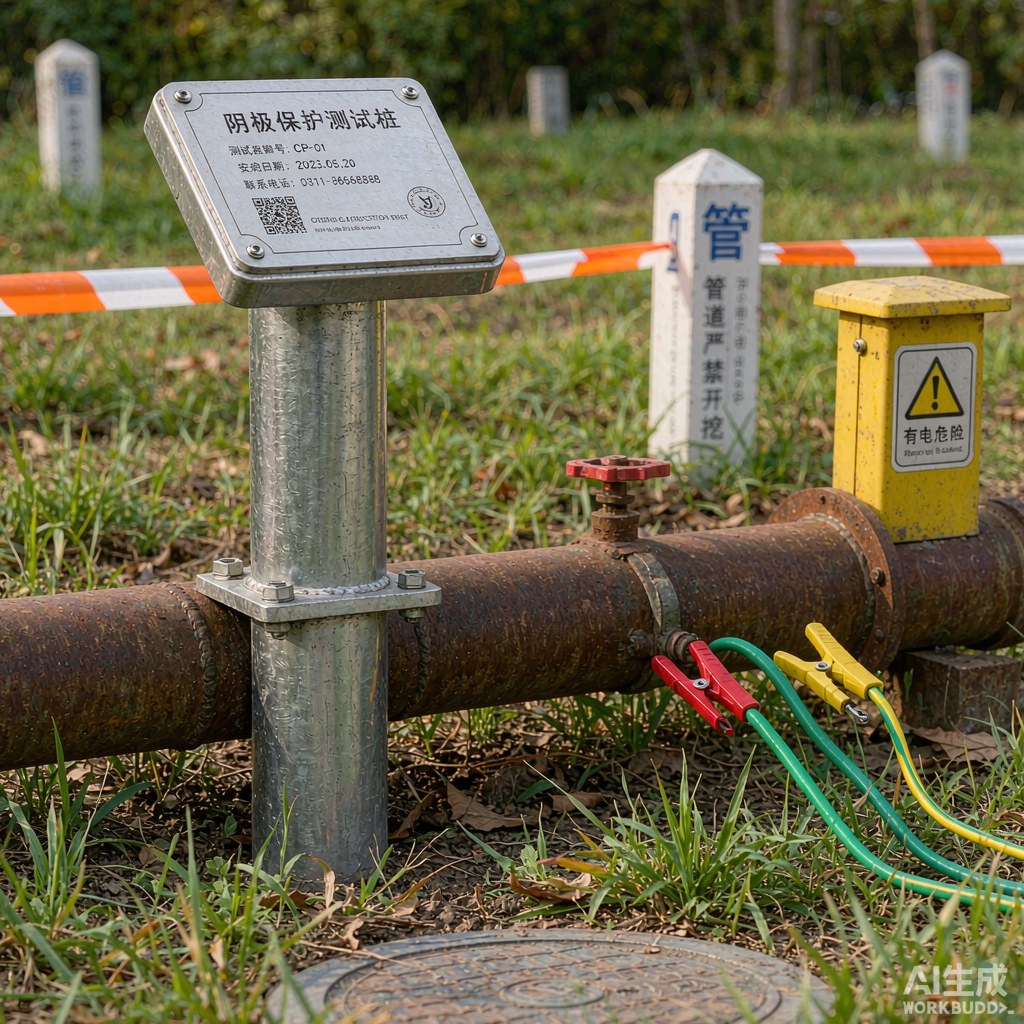

6.1 测试桩的标识要求
阴极保护测试桩可与里程桩合并设置，其铭牌内容须包含测试桩名称、桩型、安装日期、管道权属单位名称与联系电话，可补充管段名称、压力级制与企业标识。测试桩的引线须区分功能并做防水绝缘密封，参比电极引线与自腐蚀试片引线不得混接——接线错误会直接导致电位读数失真，使 -850 mV 判据失去意义。电位判定应换算到 CSE 基准后比对，不同参比电极的读数不可直接比较。
6.2 智能测试桩与数据闭环
智能阴极保护测试桩可连续采集管地电位与保护电流，数据上传后形成趋势曲线与阈值报警。其价值在于把"每年一次的抽查"变成"持续可追溯的曲线"，与 GB 32167-2015 的效能评价环节直接衔接。智能桩的标识应额外标明采集频率与责任班组，避免设备上线后无人认领。
七、标识选型与安装参数
| 设置位置 | 标识内容 | 关键参数 | 依据 |
|---|---|---|---|
| 线路每公里 | 里程桩（可与测试桩合设） | 自出站 0 km 起每 1 km 一个 | SY/T 6064-2017 |
| 线路一般段 | 加密桩 | 50 m 一个，前后通视 | SY/T 6064-2017 |
| 高后果区段 | 加密桩 | 10 m 一个 | SY/T 6064-2017 + GB 32167-2015 |
| 线路一般段 | 警示牌 | 间距不超过 500 m | SY/T 6064-2017 |
| 高后果区段 | 警示牌 | 间距不超过 100 m，正面朝向人员活动区 | SY/T 6064-2017 + GB 32167-2015 |
| 管顶上方 | 警示带 | 距管顶不小于 500 mm | SY/T 6064-2017 |
| 公路穿越两侧 | 穿越桩 | 排水沟外 1 m；无沟时上游路缘外 2 m | SY/T 6064-2017 |
| 河流沟渠穿越 | 穿越桩 | ≥50 m 双侧；10-50 m 单侧；堤脚或岸边 3-10 m | SY/T 6064-2017 |
| 测试桩 | 名称、桩型、安装日期、权属单位、电话 | 电位判据 -850 mV（CSE）或更负 | GB/T 21448-2017 |
| 站场防爆区边界 | 分区等级与防护要求 | Zone 0/1/2（气体）、Zone 20/21/22（粉尘） | GB 50058-2014 |
| 静电接地端子 | 接地编号与检测周期 | 按静电危险场所管理 | GB 12158-2024 |
| 防雷检测点 | 检测点编号与台账号 | 检测、检查、运维闭环 | GB 15599-2025 |
八、验收与常见不符合项
| 常见不符合项 | 判定依据 | 整改方向 |
|---|---|---|
| 仍引用 GB 13348-2009 配置静电标识 | GB 12158-2024 自 2026-01-01 实施并全部代替 | 按 GB 12158-2024 重编静电危险场所标识与检测记录 |
| 仍引用 GB 15599-2009 做防雷检测 | GB 15599-2025 自 2026-09-01 实施并全部代替 | 按新标准四部分结构重建检测、检查与运维台账，增设雷电监测预警 |
| 高后果区仍按 500 m 设警示牌 | GB 32167-2015 高后果区识别 + SY/T 6064-2017 | 高后果区加密至 100 m，加密桩加密至 10 m |
| 把 GB 32167 用于站内工艺管道 | GB 32167-2015 明确规定不适用于站内工艺管道 | 站内管道另按站内安全管理体系处理，线路段才适用 |
| 引 GB/T 50493-2019 为强制依据 | 该标准适用于石油化工新建、扩建工程 | 仅作检测点布置与阈值设定方法论参照，合规文件另引对口依据 |
| 电位读数未换算到 CSE 基准 | GB/T 21448-2017 判据以 CSE 为基准 | 统一换算后再与 -850 mV 比对，高阻土壤与 SRB 环境按修正值取值 |
| 常设标识与临时警戒标识混用 | 放空等作业临时警戒须作业结束撤除 | 以颜色或挂牌明确区分常设与临时，作业后清点回收 |
| 标识丢失后长期未补 | 标识维护须与巡检周期同步 | 建立编号台账与丢失即补机制，纳入效能评价 |
九、常见问题（FAQ）
Q1：长输管道站场标识该执行 GB 50251 还是 GB 50253？
看输送介质。输气管道工程执行 GB 50251-2015，输油管道工程（含原油、成品油、液态液化石油气）执行 GB 50253-2014。两者强条不同，标识中的压力、介质与禁令内容须分别取值，不得互相套用。
Q2：GB 32167 能不能管站场围墙以内的管道？
不能。GB 32167-2015 明确不适用于站内工艺管道的完整性管理，其适用对象是遵循 GB 50251 或 GB 50253 设计的陆上钢质管道线路段。站内工艺管道应纳入站场自身的安全管理体系。
Q3：阴极保护电位取多少算合格？
按 GB/T 21448-2017，相对饱和硫酸铜参比电极达到 -850 mV 或更负即为有效保护。但须注意修正：SRB 或厌氧菌环境取 -950 mV 或更负；土壤电阻率 100 至 1000 Ω·m 时取负于 -750 mV，大于 1000 Ω·m 时取负于 -650 mV；高强钢与耐蚀合金按实际析氢电位另行确定。
Q4：高后果区的标识加密到什么程度？
按 SY/T 6064-2017 与 GB 32167-2015 的组合要求：警示牌间距由一般地区的不超过 500 m 加密到不超过 100 m；加密桩由一般段的 50 m 加密到 10 m，且须满足前后通视。加密范围随高后果区复核结果动态调整。
Q5：GB 13348-2009 还能用吗？
不能。该标准已于 2026 年 1 月 1 日废止，被 GB 12158-2024《防止静电事故通用要求》全部代替。GB 12158-2006 亦同时被代替。站场的静电危险场所标识、人体静电消除装置标识与接地检测记录须同步换版。
Q6：GB 15599-2009 与 GB 15599-2025 的区别在哪？
除适用对象由"石油与石油设施"扩展到"危险化学品生产、经营（带存储设施）企业"外，结构上由三章改为基本要求、监测预警、雷电防护、检测检查与运维四部分，并首次单独设立雷电监测预警章节；技术上要求按雷暴强度与设施关键程度分级管理，用滚球法核定接闪器保护范围，强调全生命周期闭环。旧号废止日期为 2026 年 9 月 1 日。
Q7：为什么强调标识与 SCADA 位号一致？
站场误操作最常见的诱因之一是现场编号与控制室编号指向不同设备。标识、SCADA 画面位号、阀门挂牌与工艺图纸四者必须同源，任何一处变更后其余三处须同步。
