船舶机舱检修上锁挂牌：ISM与GB/T 33579合规

船舶机舱检修历来是船上人员伤害的高发环节。据统计，船舶机舱事故中约30%与“设备意外启动”或“残余能量释放”直接相关，而这类风险在陆基工厂已通过上锁挂牌（Lockout/Tagout，LOTO）大幅降低。对船舶而言，ISM规则、NSM规则、SOLAS II-1/45、GB/T 33579-2017、ISO 14118:2017与IMO A.1116(30)共同构成了机舱检修能量隔离的合规框架。本文先给结论：任何进入机舱危险区域的检修作业，必须先完成能量隔离、机械锁定、标识挂牌，并验证零能量状态；单纯靠“断电开关已关”或口头通知不足以满足船检与PSC要求。

一、法规框架：船舶检修能量隔离的六张底牌

船舶机舱LOTO不是可选项，而是ISM/NSM安全管理体系下的强制程序要求。不同标准各有分工，不可互相替代。

1.1 ISM Code与SOLAS第IX章

国际海事组织（IMO）于1993年11月以A.741(18)决议通过《国际安全管理规则》（ISM Code），并通过1994年SOLAS修正案纳入第IX章，自1998年7月1日起强制适用于客船、油船、气体运输船、散货船等；后续经MSC.104(73)、MSC.179(79)、MSC.195(80)、MSC.273(85)、MSC.353(92)等决议修订，现行文本以2015年1月1日生效的MSC.353(92)修正案为准。

ISM规则第7条“船上操作方案的制定”要求公司对涉及“关键性船上操作”建立程序。机舱主辅机检修、电气设备维护、液压系统维护等均属于典型的关键性操作，必须形成书面的能量隔离/LOTO作业指导书（Work Instruction），并纳入船舶安全管理体系（SMS）。

1.2 国内安全管理规则（NSM规则）

《中华人民共和国船舶安全营运和防止污染管理规则》（简称NSM规则，交海发〔2001〕383号）基于ISM规则框架制定，适用于中国籍国内航行船舶。该规则自2003年1月1日起分批实施，前三批覆盖客滚船、客船、危险品船、500总吨及以上沿海跨省货船；交通运输部2018年第83号公告明确，第四批船舶自2021年1月1日起须持有“符合证明”（DOC）或“安全管理证书”（SMC）。

对国内沿海及内河船舶而言，NSM规则同样要求将机舱检修、电气维护等列为关键性操作，并建立能量隔离程序。未取得有效SMC的船舶，海事管理机构可依据《海上交通安全法》实施滞留或行政处罚。

1.3 SOLAS II-1/45：触电、电气火灾及其他电气灾害的预防

SOLAS第II-1章第45条“Precautions against shock, fire and other hazards of electrical origin”为机舱电气隔离提供了直接的硬件依据。关键条文包括：

• 45.1.1：非带电金属外壳必须接地，除非设备由不超过50V直流或50V交流有效值的电源供电；或由仅对单一用电设备供电的安全隔离变压器供电且电压不超过250V；或按双重绝缘原理制造。
• 45.2：主配电板与应急配电板应便于接近且对人员无危险；带电部件电压超过主管机关规定值者不得装于正面，必要时应铺设不导电垫或格栅。
• 45.4.2：对地绝缘配电系统应设置能连续监测对地绝缘水平并在异常低绝缘值时发出声光报警的装置。
• 45.5.2：设备外部电缆至少应为滞燃型，且敷设方式不应损害其原有滞燃性能。

上述条文意味着：在机舱配电板、应急配电板、蓄电池室等区域实施LOTO时，必须先确认接地、绝缘监测与电缆阻燃状态，并将相关开关置于“断开、锁定、挂牌”状态。

1.4 GB/T 33579-2017与ISO 14118:2017

GB/T 33579-2017《机械安全 危险能量控制方法 上锁/挂牌》于2017年5月12日发布、2017年12月1日实施，2023年12月28日复审结论为“继续有效”。该标准适用于机器全生命周期内的制造、安装、建造、修理、调整、检查、测试、清洗、拆卸、保养和维护等场景，核心要求包括：

• 失能（de-energized）：断开所有能源且无剩余或储存能量。
• 得能（energized）：连接到能源或含有剩余/储存能量。
• 能量隔离装置：能阻止能量传输或释放的物理装置，如断路器、阀门、挡块。
• 上锁挂牌：使用锁具和挂牌将隔离装置保持在安全位置，并警示他人不得操作。

需要特别注意的是，GB/T 33579-2017第1章“范围”明确排除“水、蒸汽、天然气或石油产品等压力管道传输和配送系统”。因此，机舱燃油、滑油、冷却水、蒸汽、压缩空气管路的能量隔离不能简单套用GB/T 33579，而应依据船舶管路隔离程序、SOLAS、船级社规范以及公司SMS执行。

ISO 14118:2017《Safety of machinery — Prevention of unexpected start-up》（第2版，2017年12月8日发布，2023年系统审查确认现行）则从机械安全设计角度规定了防止意外启动的措施，适用于电气、液压、气动、重力、弹簧及风等外部影响。该标准强调“设计阶段就应内置防止意外启动的手段”，对船舶机舱设备采购与改造具有前置约束意义。

1.5 IMO A.1116(30)：船用安全标志提供视觉警示

IMO A.1116(30)《脱险通道标志和设备位置标识》于2017年12月5日至6日由第30届大会通过，适用于2019年1月1日及以后建造船舶，以及在该日期之后于SOLAS第II-2章和/或第III章范围内进行修理、改装、改建或舾装的船舶。决议将船上安全标志分为七类：MES（逃生标志）、EES（应急设备标志）、LSS（救生系统/设备标志）、FES（消防设备标志）、PSS（禁止标志）、WSS（危险警告标志）、MSS（强制性行动标志）。其中，LOTO作业最常用的是：

• PSS 禁止标志：如“禁止操作”“禁止合闸”。
• WSS 危险警告标志：如“当心触电”“当心高温”。
• MSS 强制性行动标志：如“必须上锁挂牌”“必须戴防护手套”。

此外，A.1116(30)表3提供了可与A.952(23)消防控制图符号配合使用的图形符号，主要用于受过培训人员操作消防控制设备，不直接作为LOTO警示标识。

二、机舱能量源识别：先分类，再隔离

机舱检修的LOTO设计必须以能量源清单为起点。根据GB/T 33579与船舶实际，机舱常见能量源可分为三类：

2.1 电能

主发电机、应急发电机、主配电板、应急配电板、电动机控制中心（MCC）、变频器、UPS、蓄电池组。电能是机舱LOTO最常见的对象，也是SOLAS II-1/45的核心管控对象。隔离点通常为主断路器、MCC抽屉开关、蓄电池充放电开关及应急发电机并车开关。

2.2 机械储能

主机飞轮、辅机飞轮、离合器弹簧、液压蓄能器、压缩空气瓶、起重机/绞车配重。这些部件在停机后仍可能储存大量动能或势能，必须通过机械挡块、弹簧释放阀、排气阀、液压卸荷阀等方式消除残余能量。

2.3 流体能（压力、温度、化学能）

燃油、柴油、滑油、液压油、冷却淡水/海水、蒸汽、压缩空气、制冷剂。这一类能量源超出GB/T 33579的适用范围，必须依据公司SMS中的“管路隔离程序”执行：关闭阀门、排残液、加盲板或上锁阀锁，并悬挂“禁止开启”标识。蒸汽管路的LOTO还需考虑热膨胀与冷凝水排放。

三、机舱LOTO六步流程

将ISM/NSM的程序要求、GB/T 33579的技术方法与A.1116(30)的视觉标识结合，机舱检修可归纳为以下六步：

3.1 通知与准备

检修负责人向轮机长/大管轮提出作业申请，明确检修设备、影响范围、预计时间、参与人员。对涉及电力系统的作业，还需确认SOLAS II-1/45下的绝缘监测与接地状态。

3.2 停机与卸能

按设备操作规程停机，并释放残余能量。电气设备应切断电源并等待电容器放电；液压系统应卸荷并释放蓄能器压力；气动系统应排气；蒸汽系统应泄压并确认温度降至安全范围。

3.3 隔离

操作能量隔离装置至“安全位置”。对电气设备，应断开主断路器并拉出MCC抽屉；对阀门，应关闭并加装阀锁；对转动机械，应使用制动器或机械挡块。所有隔离点必须“看得见、摸得着、可锁定”。

3.4 上锁挂牌

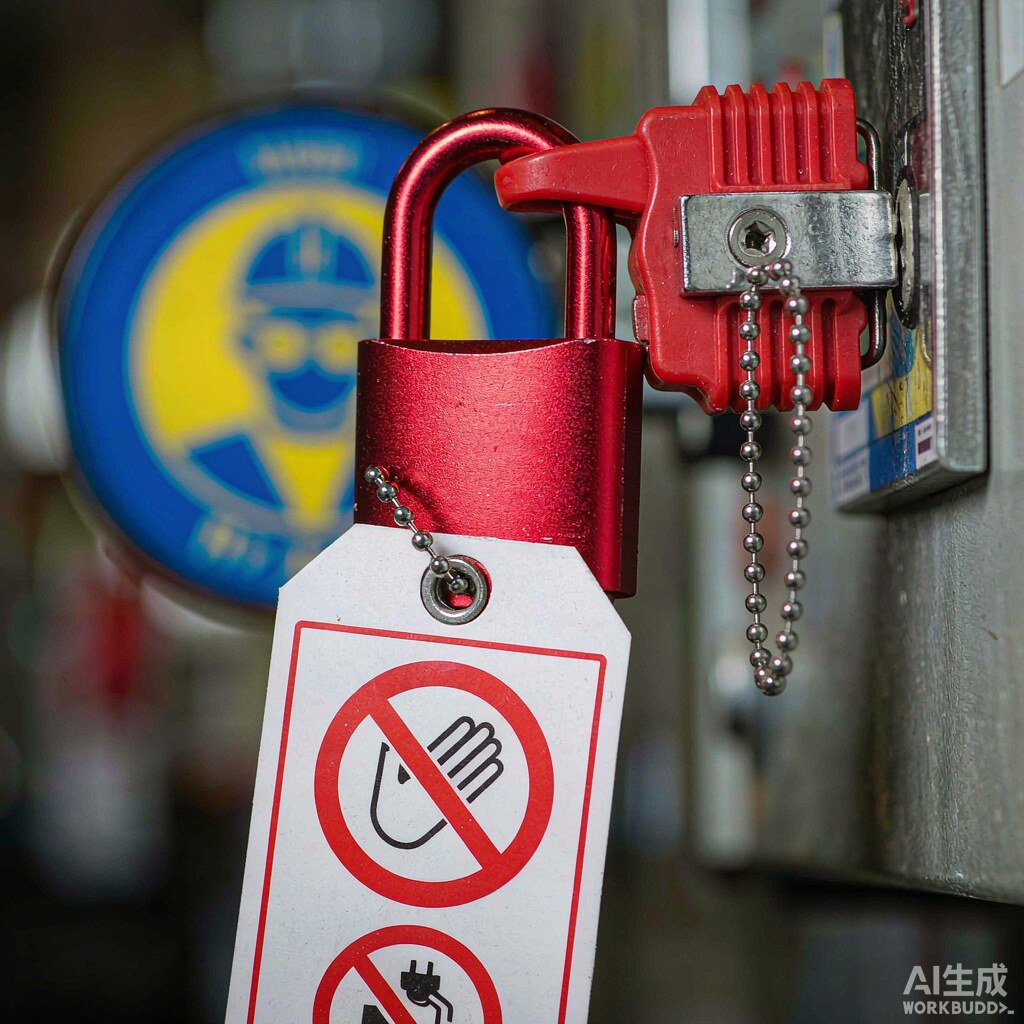

每个隔离点由作业人员本人上锁、本人挂牌。多人同时作业时，应使用锁扣（hasp）实现“一把锁一个人”，严禁出现多人共用一把锁。挂牌应至少包含：设备名称、隔离点编号、作业内容、作业人员、联系方式、作业时间、“禁止操作”警示。

3.5 验证零能量

上锁挂牌后，必须尝试启动设备或操作阀门，确认设备无法动作、无残余能量。对电气设备，应验电并使用万用表确认无电压；对液压/气动系统，应确认压力表归零。验证步骤必须由作业人员本人执行，不得由他人代劳。

3.6 解锁与交接

检修完成后，作业人员本人拆除自己的锁和牌，并确认所有工具、人员已撤离。若作业中断或交接班，必须执行“临时恢复—重新上锁”程序，禁止未经确认即摘除他人锁具。

四、锁具与标识选型配置表

机舱LOTO选型需兼顾防爆、耐腐蚀、耐油、耐盐雾及多人作业需求。下表按常见机舱场景给出配置建议，并对应到站内在售的LOTO锁具、安全标识及IMO船用标志产品类别。

机舱场景	能量类型	推荐锁具/配件	标识类型	合规依据
主配电板/MCC抽屉	电能	断路器锁+安全挂锁+多孔锁扣	禁止合闸/禁止操作（PSS）	GB/T 33579、SOLAS II-1/45
应急发电机并车开关	电能	插头锁/电气开关罩+挂锁	禁止操作/强制性上锁（MSS）	ISM Code、SOLAS II-1/45
泵组电机（海水泵、滑油泵）	电能+机械	断路器锁+阀锁+缆锁	当心触电/禁止启动（WSS/PSS）	GB/T 33579、A.1116(30)
燃油/滑油/液压阀门	流体能	闸阀锁/球阀锁+挂牌	禁止开启/当心泄漏（PSS/WSS）	公司SMS、船级社规范
压缩空气瓶/气动执行机构	气动储能	气源锁+球阀锁+排气挂牌	禁止操作/当心高压（PSS/WSS）	GB/T 33579、公司SMS
蓄电池室/UPS室	电能化学能	电气开关罩+挂锁+绝缘垫	当心触电/强制性通风（WSS/MSS）	SOLAS II-1/45、A.1116(30)
检修班组多人作业	通用	挂锁箱/柜+设备检查指示挂牌	上锁清单/状态公示牌	GB/T 33579、NSM规则

选型要点量化：安全挂锁建议选用耐盐雾、耐油、抗紫外线的工程塑料锁体与不锈钢锁梁；断路器锁应匹配配电板断路器的外形尺寸与手柄行程；阀门锁需覆盖阀杆直径与手轮规格；挂牌应采用PVC或聚酯材质，耐潮湿、耐油污，书写区域不小于50mm×80mm，以保证远距离可读。

五、常见设备LOTO配置示例

5.1 主配电板检修

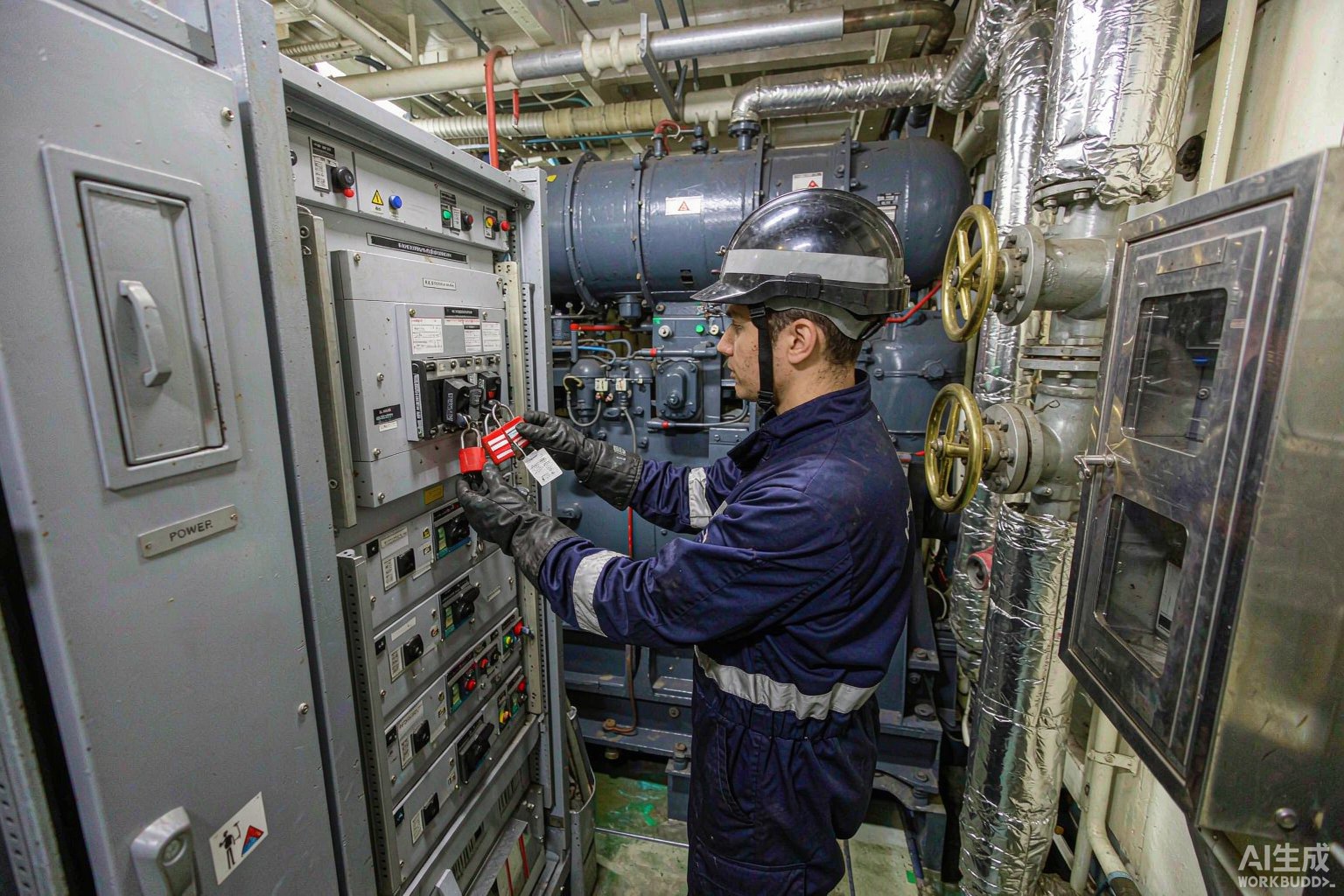

主配电板检修是机舱LOTO的高风险场景。标准配置为：在待检修回路断路器上加装断路器锁（clamp-on型或手柄罩型），由每位作业人员使用个人安全挂锁通过多孔锁扣（hasp）锁定；断路器正面悬挂“禁止合闸”PSS标识；配电板正面铺设不导电橡胶垫（呼应SOLAS II-1/45.2）。检修前，由作业人员本人验电并确认主开关处于隔离位置。

5.2 泵组电机检修

以主海水泵为例：先停止泵组并关闭吸入/排出阀，在MCC抽屉上加装断路器锁与挂牌；对泵轴飞轮采用机械挡块防止转动；如泵组带有液压或气动预润滑油系统，还需加装阀锁并排气。所有隔离点应列入“上锁挂牌清单”，由检修负责人与轮机长双方签字确认。

5.3 燃油系统阀门维护

燃油管路属于GB/T 33579明确排除的“压力管道传输和配送系统”，因此不能仅依赖上锁挂牌程序，而应执行船舶燃油管路隔离程序：关闭相关阀门、开启排放阀排空残油、必要时加装盲板，然后对关闭状态的阀门加装闸阀锁/球阀锁并悬挂“禁止开启”标识。维护结束后，按相反顺序恢复并检测泄漏。

六、船检与PSC常见缺陷

依据历年港口国监督（PSC）与船级社审核经验，机舱LOTO环节常见以下缺陷：

6.1 程序缺失或未纳入SMS

部分船舶仅在安全管理体系中泛泛提及“检修注意安全”，未针对机舱关键设备制定LOTO作业指导书。ISM/NSM规则第7条要求关键性操作必须有书面程序，缺失将被开具不符合项。

6.2 多人作业共用一把锁

GB/T 33579强调“授权人员”个人上锁。多人检修同一设备时，必须使用多孔锁扣，确保每人一把锁；任何一人的锁未拆除，设备均不得恢复供能。

6.3 隔离点未覆盖全部能量源

典型错误是只切断主电源，忽略了UPS、应急电源、液压蓄能器、压缩空气或联锁回路。完整LOTO必须以能量源清单为基础，逐项确认零能量。

6.4 标识不符合IMO A.1116(30)

使用自制手写纸牌、颜色/图形不符合A.1116(30) PSS/WSS/MSS要求的标识，可能在PSC检查中被认定为缺陷。建议采用符合ISO 24409-2:2014图形符号的预制标识牌。

七、结语

船舶机舱检修LOTO不是简单“挂一把锁”，而是ISM/NSM安全管理体系、GB/T 33579技术方法、SOLAS II-1/45电气安全要求与IMO A.1116(30)视觉标识的综合落地。其核心可归纳为：先列能量清单，再隔离、上锁、挂牌、验证零能量，最后个人解锁交接。对站内选购而言，机舱LOTO应优先配置安全挂锁、断路器锁、阀锁、多孔锁扣、上锁指示挂牌、设备检查指示挂牌及挂锁管理箱；视觉警示则应选用符合A.1116(30)的禁止、警告、强制性标志。只有程序、工具、标识三者一致，才能通过船检与PSC审核，真正降低机舱检修事故率。

八、常见问题（FAQ）

Q1：船舶机舱LOTO是否必须遵守GB/T 33579-2017？

GB/T 33579-2017是国内LOTO技术方法的重要参考，但船上还需叠加ISM/NSM程序要求、SOLAS II-1/45电气安全要求及船级社规范。该标准不适用于燃油、蒸汽、压缩空气等压力管道系统。

Q2：主配电板检修需要上几把锁？

按“一人一把锁”原则。若3人同时作业，应在同一隔离点使用多孔锁扣挂3把个人锁；任何一人未解锁，设备均不得恢复供电。

Q3：应急发电机能否作为LOTO的例外？

应急发电机属于SOLAS强制设备，其检修LOTO程序必须确保在紧急情况下可快速恢复供电。通常采用“可快速解除的专用锁具”并明确标识，但程序上仍需纳入SMS，不能例外。

Q4：挂牌内容至少应包含哪些信息？

至少应包含：设备名称与编号、隔离点编号、作业内容与风险、作业人员姓名与联系方式、作业起止时间、禁止操作警示。建议使用预制PVC挂牌，手写区域不小于50mm×80mm。

Q5：机舱盐雾、油污环境如何选锁具？

优先选用耐盐雾、耐油、抗紫外线的工程塑料锁体与不锈钢锁梁；挂牌采用耐油PVC或聚酯材质；挂锁箱/柜应具备防护等级，避免锁具长期暴露在潮湿油污环境中。

Q6：船上已有“禁止合闸”中文标牌，是否满足IMO A.1116(30)？

船检通常要求安全标志的图形符号符合A.1116(30)（源自ISO 24409-2:2014）。仅有中文文字而不具备标准化图形符号的标牌，在PSC严格检查下可能被视为缺陷。建议采用图文结合的标准化标识。

合规号核对记录（2026-09-20实测）：IMO A.1116(30)（2017-12-05/06通过，2019-01-01适用）｜IMO A.741(18)/ISM Code（1998-07-01强制，MSC.353(92) 2015-01-01现行）｜SOLAS II-1/45｜GB/T 33579-2017（2017-05-12发布/2017-12-01实施，2023-12-28复审继续有效）｜ISO 14118:2017（第2版，2023年确认现行）｜NSM规则交海发〔2001〕383号（2021-01-01第四批生效）。
