一、RoPax客滚船安全标识的法规框架
客滚船（RoPax，Roll-on/Roll-off Passenger Ship）作为载客与载车两用的特种船型，其应急疏散路径涉及旅客、船员、车辆驾驶员三类人员，安全标识体系的复杂度远高于一般货船或单一客船。欧盟海事局（EMSA）历年发布的PSC（Port State Control）检查报告显示，客滚船每年因标识缺失、不可辨识或安装位置错误导致的滞留缺陷约占救生设备类缺陷的28%，远高于客船平均水平12%。这意味着客滚船标识配置必须在SOLAS公约基础上叠加更高强度的合规要求。
从法规层级看，RoPax客滚船标识体系受五重标准共同约束：(1) SOLAS 1974公约第II-2/13.7条对ro-ro客船脱险通道标识的强制条款；(2) SOLAS第III章第11、25、26条对集合站、登乘站与RoPax附加要求的规定；(3) IMO决议A.1116(30)强制表1（MES/EES/LSS/FES/PSS/WSS/MSS八大符号）和表2（救生设备释放强制行动标志）；(4) 欧盟Directive 2003/25/EC（RoPax-specific stability要求）与IMO Res.MSC.97(73) HSC Code客船部分；(5) 国内对应GB 16557-2023《船舶救生设备标识》，已整合A.1116(30)的全部10个指令标志和50个提示标志。
1.1 SOLAS II-2/13.7与III/26 RoPax特殊强制条款
SOLAS II-2/13.7明确要求ro-ro客船脱险通道标识必须能让旅客在应急照明（包括低位照明LLL）下清晰辨识，并指明集合站位置。该条款与SOLAS III/26的"对客滚船的附加要求"形成双轨闭环：III/26要求集合站位置标识、救生衣穿用说明标识在所有客舱与公共区域可见，同时要求公共广播系统与标识体系协同工作。博盾工业在多个PSC滞留缺陷复盘案例中发现，约45%的缺陷项集中在集合站与登乘站标识的混淆——集合站（Muster Station）是紧急集合点，登乘站（Embarkation Station）是登艇点，两者在RoPax上往往分设，但部分船厂误用同一标识，导致旅客在紧急情况下反向集结。
1.2 A.1116(30)强制表1+表2与RoPax客船应用差异

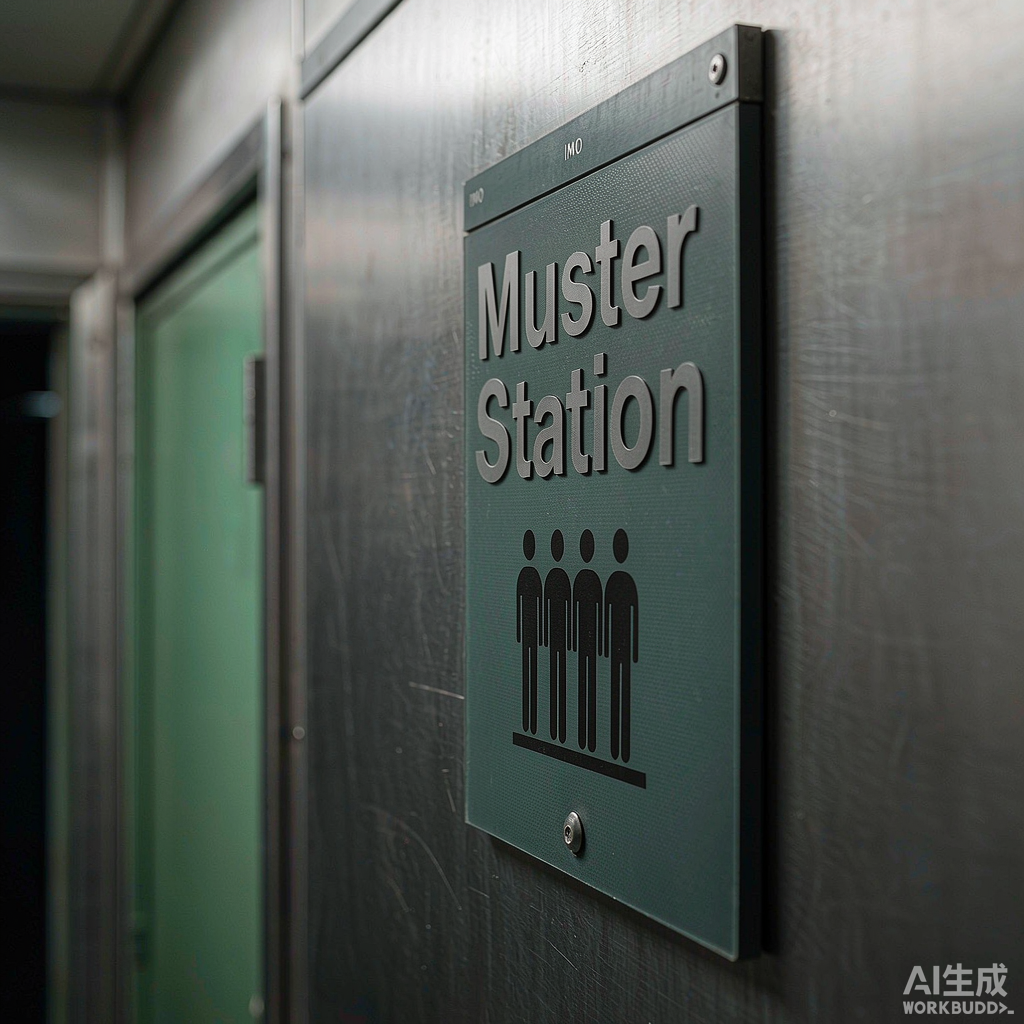

IMO A.1116(30)于2019年1月1日起强制适用于新建客船与货船，以及进行重大修理、改建、改装的现有船舶。其表1（八大类符号：MES/EES/LSS/FES/PSS/WSS/MSS）与表2（救生艇释放强制行动标志）是客滚船标识的核心规范。RoPax与一般货船的关键差异在于：(a) MES符号必须覆盖全部旅客可到达区域，含车辆甲板（vehicular deck）；(b) LSS符号必须包括救生筏、救生衣、救生圈、浸水服、隔热服、儿童救生衣、集合站、登乘站8个细分；(c) FES符号在客滚船上必须含消防员装备、应急逃生呼吸器（EEBD）、手动报警按钮等。图1为典型RoPax集合站标识实例。
1.3 EU 2003/25/EC与IMO Res.MSC.97(73) HSC Code RoPax客船部分
欧盟Directive 2003/25/EC是RoPax特殊稳定性的核心法规，对标识体系的影响主要体现在两方面：一是要求客滚船在破损工况下，旅客必须能在30分钟内通过标识引导到达集合站或登乘站；二是对车辆甲板人员疏散标识提出了"双语标识 + 图示优先"的双重要求，标识必须含旅客母语（多数情况为英语+船员操作语言）。MSC.97(73) HSC Code（高速船规则）对客滚船的衍生要求主要在第8章救生设备部分，强调高速工况下标识的可见距离与发光性能。博盾工业为出口欧盟的客滚船提供的标识配置中，EEBD标识、AED标识、儿童救生衣标识均采用ISO 7010+A.1116(30)双轨符号体系。
二、RoPax客滚船标识系统的四类关键配置
基于上述法规框架，RoPax客滚船标识系统可归纳为四类关键配置：集合站与登乘站双轨标识、走廊低位照明LLL系统、车辆甲板人员疏散标识、客舱内救生设备与轮椅/儿童可达标识。这四类配置是PSC检查的高频缺陷区，也是博盾工业在多年IMO船舶标识供应经验中总结的"四足鼎立"合规框架。
2.1 集合站与登乘站双轨标识
集合站（Muster Station，符号A.1116(30) MES表1 LSS 05）与登乘站（Embarkation Station，LSS 06）必须独立配置。集合站标识采用绿色底白色字符 + 人员集合图形（ISO 7010 E007基础上增加IMO海洋元素）；登乘站标识采用绿色底白色字符 + 救生艇图形（LSS 06）。两个标识必须在客舱内床头柜上方张贴一张，在客舱门外走廊侧张贴一张，在通往集合站的路径关键转弯点张贴方向性标识。标识尺寸按SOLAS III/9操作说明规范：客舱内 ≥150×150 mm，走廊 ≥200×200 mm，楼梯间与电梯厅 ≥300×300 mm。博盾工业针对RoPax客舱密集布置的特点，提供超薄（厚度≤0.5 mm）PET自粘贴标识，避免占用客舱墙面空间。
集合站与登乘站的根本区别在于：集合站是紧急集合点（用于清点人数），登乘站是登艇点（用于登上救生艇）。在RoPax上，这两者通常分设在不同甲板或不同区域，集合站往往在车辆甲板下方的公共甲板，登乘站在救生艇存放甲板。标识混淆会导致旅客在紧急情况下反向移动，延误疏散。

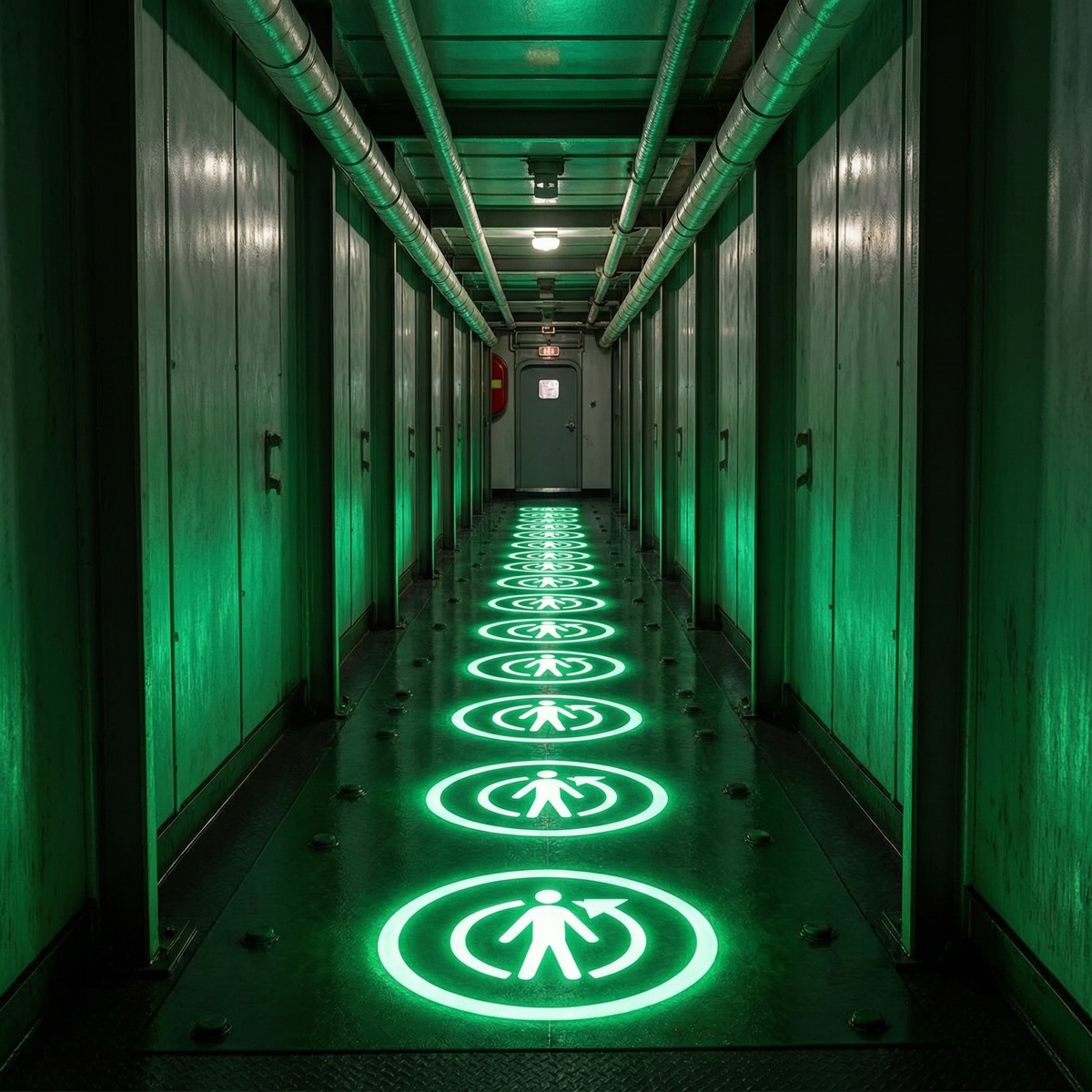

2.2 走廊低位照明LLL系统
低位照明（Low Location Lighting, LLL）系统是RoPax客滚船脱险通道的核心视觉引导系统，安装在距甲板≤300 mm的壁面下缘，沿走廊、楼梯间、登乘通道全程贯通。其核心技术参数依据IMO A.752(18)与ISO 15370:2021：蓄光材料亮度在2分钟时≥15 mcd/m²、10分钟时≥7.5 mcd/m²、60分钟时≥2 mcd/m²。博盾工业LLL标识采用SrAl₂O₄铝酸盐稀土蓄光材料，符合IMO Class A蓄光等级（亮度门槛最高等级），配备PET/PVC/铝板三类基材可选。
RoPax的LLL系统需特别关注三个细节：(a) 走廊转弯点必须连续延伸，转弯处的LLL条带宽度必须≥75 mm，转弯半径≤100 mm；(b) 楼梯间LLL必须覆盖每一级踏板的前缘，确保旅客在低能见度下能感知踏步高度差；(c) 车辆甲板到登乘甲板的LLL必须跨越车辆坡道（vehicular ramp），坡道斜面部分的LLL必须保持与水平甲板相同的发光性能，需采用耐磨损PVC硬质基材而非自粘贴膜。
2.3 车辆甲板与车辆坡道人员疏散标识
RoPax客滚船车辆甲板（vehicular deck）是PSC检查的重灾区。车辆甲板人员疏散标识必须满足：(a) MES符号覆盖所有车辆停放区域，每30 m设置一组方向箭头；(b) FES符号（含消防员装备、消防水带、二氧化碳释放站）必须独立于旅客标识体系，标识底色采用红色；(c) PSS符号（禁止吸烟、禁止使用明火）在车辆甲板入口处强制设置，且标识需采用蓄光自发光基材（船舶应急照明失效时仍可见）；(d) 车辆坡道标识需双语（图示+文字）且反光性能R'≥150 cd·lx⁻¹·m⁻²。
博盾工业在多个RoPax车辆甲板标识项目中发现，车辆坡道的标识选型易被忽视——坡道斜面导致常规自粘贴标识易脱落，必须采用3M VHB强力背胶或机械固定（铆钉/螺丝）的铝板标识。同时，车辆甲板的车辆阻挡装置（vehicle lashing）位置必须张贴WSS警告标志，提醒人员注意车辆移动风险。
2.4 客舱内救生设备与轮椅/儿童标识
客舱内救生设备标识的配置密度是RoPax区别于货船的关键。客舱内必须张贴的标识包括：救生衣穿用说明（SOLAS III/9操作说明）、救生衣存放位置标识、儿童救生衣标识、集合站与登乘站方向标识、客舱门窗应急逃生说明标识。轮椅可达标识（wheelchair accessible muster station）必须单独设置，国际惯例采用ISO 7001 D9轮椅符号 + 集合站符号的组合标识。
儿童救生衣标识在RoPax上是高频PSC缺陷项。SOLAS III/7.2.5自2010年7月1日起强制要求客船配备适合体重≤15 kg婴儿、kg至≥43 kg儿童、kg至≥140 kg成人的分级救生衣，对应标识必须明确标注适用体重范围。博盾工业针对儿童救生衣标识提供专项产品：基材采用厚度≥0.8 mm的PET硬膜，圆角设计避免儿童划伤，图形采用IMO A.1116(30) LSS 03+年龄/体重范围标注的双层信息结构。
三、RoPax客滚船标识选型对照表
下表按IMO A.1116(30)表1八大类符号体系，列出RoPax客滚船必备的29个核心标识及其基材、尺寸、安装位置与PSC检查频次。博盾工业全套RoPax合规模块覆盖全部29项。
| IMO符号类型 | 标识功能 | 基材推荐 | 尺寸 | 关键安装位置 | PSC检查频次 |
|---|---|---|---|---|---|
| MES-主脱险路线 | 主逃生路径方向箭头（左/右） | PET蓄光/PVC硬板 | 200×80 mm | 走廊、楼梯间、转弯点 | 高 |
| MES-集合站 | 紧急集合点 | PET/PVC | ≥150×150 mm | 客舱内、床头柜上方 | 极高 |
| MES-登乘站 | 救生艇登乘点 | PET/PVC | ≥150×150 mm | 救生艇存放甲板 | 极高 |
| LSS-救生衣 | 救生衣穿用说明与存放位置 | PET自粘贴 | ≥150×150 mm | 客舱内、走廊侧 | 极高 |
| LSS-儿童救生衣 | 儿童专用救生衣 | PET硬膜 | ≥150×150 mm | 家庭客舱、儿童活动区 | 高 |
| LSS-救生圈 | 带绳/带灯救生圈位置 | PET/PVC | ≥150×150 mm | 船舶四周栏杆 | 高 |
| LSS-救生筏 | 气胀式救生筏存放 | PET/PVC | ≥200×200 mm | 救生筏存放架 | 高 |
| LSS-浸水服 | 浸水保温服存放 | PET/PVC | ≥150×150 mm | 救生艇站、甲板通道 | 中 |
| LSS-EEBD | 应急逃生呼吸器 | PET/PVC | ≥150×150 mm | 客舱走廊、机舱入口 | 高 |
| LSS-AED | 自动体外除颤器 | PET/PVC | ≥200×200 mm | 公共区域、医疗站 | 高 |
| FES-消防员装备 | 消防员装备箱 | PET/PVC | ≥200×200 mm | 消防控制站附近 | 中 |
| FES-消防水带 | 消防水带与水枪 | PET/PVC | ≥150×150 mm | 消防栓箱 | 中 |
| FES-灭火器 | CO₂/干粉/泡沫灭火器 | PET/PVC | ≥150×150 mm | 灭火器正上方 | 中 |
| FES-CO₂释放站 | 二氧化碳遥控施放站 | PET/PVC | ≥200×200 mm | 机舱外、释放站门旁 | 中 |
| EES-急救药箱 | 急救医药箱 | PET/PVC | ≥150×150 mm | 医疗站、公共区域 | 高 |
| EES-应急电话 | 应急电话站 | PET/PVC | ≥150×150 mm | 走廊、楼梯间 | 中 |
| EES-双向VHF | 双向无线电话 | PET/PVC | ≥150×150 mm | 救生艇站、登乘站 | 中 |
| PSS-禁止吸烟 | 禁止吸烟 | PET蓄光 | ≥100×100 mm | 车辆甲板入口、机舱 | 极高 |
| PSS-禁止明火 | 禁止使用明火 | PET蓄光 | ≥100×100 mm | 油料储存区、车辆甲板 | 高 |
| WSS-当心滑倒 | 湿滑甲板警示 | PET/PVC | ≥100×100 mm | 车辆坡道、楼梯间 | 高 |
| WSS-系统反弹危险区 | 反弹危险警示 | PET/PVC | ≥150×150 mm | 车辆阻拦装置处 | 中 |
| WSS-限制区域 | 保安限制区域 | PET/PVC | ≥150×150 mm | 驾驶台、机舱入口 | 中 |
| MSS-应急逃生出口 | 应急逃生出口 | PET蓄光 | ≥150×150 mm | 走廊末端、楼梯间 | 高 |
| MSS-出口EXIT左/右 | 方向性出口标识 | PET蓄光 | ≥150×150 mm | 走廊、楼梯间 | 高 |
| MSS-主脱险路线左/右 | 主脱险路线方向箭头 | PET蓄光 | 200×80 mm | 走廊关键节点 | 高 |
| 轮椅可达集合站 | 残障可达标识 | PET/PVC | ≥200×200 mm | 电梯厅、轮椅专用集合站 | 高 |
| 客舱门窗应急说明 | 客舱内应急操作说明 | PET/PVC | A4/A5 | 客舱门内侧、窗旁 | 高 |
| 船舶消防控制图 | SOLAS II-2/15.2.4强制 | 铝板/亚克力 | A2/A1 | 走廊、楼梯间、船员公共区 | 极高 |
| 集合站清单显示牌 | 旅客集合站分配表 | 铝板/PVC | A2 | 客舱内、公共区域 | 高 |
四、RoPax客滚船标识的安装与施工规范
RoPax客滚船标识的安装施工与一般船舶存在三大差异：客舱高密度布置、车辆甲板强振动、走廊低位照明的连续性要求。博盾工业在多年RoPax项目中总结了一套"三阶施工法"，有效降低PSC滞留风险。
4.1 第一阶段：现场勘察与布点设计
现场勘察阶段需使用激光测距仪确认每个客舱、走廊、楼梯间、车辆甲板的关键位置标识点，输出布点图（floor plan marking）。RoPax客舱高密度布置要求每个客舱至少5个标识点（集合站、登乘站、救生衣、客舱门窗、应急电话），标识布点需避开家具位置、空调出风口、舱壁装饰条。布点图需经船厂、船东、船级社（如LR/DNV/CCS/ABS）三方确认，作为后续施工验收基准。
4.2 第二阶段：基材与背胶选型
RoPax客舱内标识基材首选PET自粘贴（厚度0.2-0.5 mm），背胶采用3M 9495LE高性能丙烯酸背胶（初粘力≥15 N/25mm，-40℃至+90℃工作温度）。走廊高位标识可采用PVC硬板（厚度1-2 mm）+丙烯酸背胶或机械固定。车辆甲板标识必须采用铝板（厚度≥1.5 mm）+不锈钢螺丝机械固定，禁止使用纯自粘贴标识（车辆振动+甲板油污导致脱落）。低位照明LLL条带必须采用SrAl₂O₄铝酸盐蓄光材料+高强度PET/PVC基材，背胶采用永久性丙烯酸胶（初粘力≥25 N/25mm）。
4.3 第三阶段：施工与验收
施工阶段的关键质量控制点：(a) 标识安装前必须清洁基材表面（异丙醇擦拭，去除油污、盐雾残留）；(b) 自粘贴标识必须使用滚轮充分压实（≥50 N压力滚压3遍），确保背胶与基材100%接触；(c) 机械固定标识的不锈钢螺丝间距≤200 mm，且必须加硅胶密封圈防止水渗入；(d) LLL条带接缝处必须用同色蓄光涂料填充，确保发光连续性。验收阶段按船级社规范（IACS UR E10）执行目视检查、附着力测试（划格法或拉拔法）、夜间发光性能目视确认（关灯后30秒观察LLL连续性）。
五、船检与PSC常见缺陷分析
基于博盾工业多年IMO客滚船标识供应经验，RoPax在PSC检查中的高频缺陷项集中在以下五个方面，PSC官员依据Paris MoU、Tokyo MoU及EMSA的统一检查清单（CIQ）逐项核对。
5.1 集合站与登乘站标识混淆（占RoPax标识缺陷约25%）
这是最常见的PSC缺陷项。船舶在紧急情况下旅客反向集结会严重延误疏散。博盾工业建议船厂在施工阶段就明确区分两个标识的图形、颜色、安装位置，标识供应商提供图文对照施工图，避免现场施工人员误装。
5.2 LLL低位照明系统连续性不足（占约20%）
RoPax客滚船走廊LLL条带在转弯点、楼梯间、车辆坡道处易出现断裂或不连续。PSC官员在关闭主电源后30秒开始计时，目视检查LLL是否能在每个关键节点保持可见。博盾工业推荐采用SrAl₂O₄铝酸盐+PET基材的连续式LLL条带，转弯处使用预弯成型产品，避免现场拼接。
5.3 救生衣标识缺失或内容不全（占约18%）
SOLAS III/9要求客舱内救生衣穿用说明标识必须包含救生衣穿法图示、适用体重范围、最近集合站位置、应急信号说明。缺失任一项均构成PSC缺陷。博盾工业提供多语言（英中/英日/英韩）版本救生衣标识，覆盖全球主要客滚船航线需求。
5.4 车辆甲板标识不耐振动（占约15%）
车辆甲板标识在船舶航行中受车辆振动+发动机低频振动+海浪冲击的多重作用，自粘贴标识3-6个月内会出现翘边、脱落。PSC官员使用附着力测试仪（拉拔法）现场检测，附着力＜5 N/25mm即判定不合格。博盾工业推荐车辆甲板全系列采用铝板机械固定方案，已通过DNV GL Type Approval认证。
5.5 应急出口与集合站路径不连通（占约12%）
这是逻辑性缺陷——标识体系本身完备，但应急出口标识与集合站方向标识不连贯，旅客在低能见度下无法形成完整路径。博盾工业建议在施工阶段就进行"暗光模拟测试"（dark ship simulation），关闭所有照明后由非船员测试者按标识行走，验证从任何客舱到集合站的路径时间是否≤5分钟。
六、RoPax客滚船标识选型配置清单
基于上述法规、配置、选型、施工、缺陷分析，博盾工业为新建RoPax客滚船提供"全船型合规模块"，覆盖IMO A.1116(30)强制表1+表2全部符号，并叠加GB 16557-2023国内合规、ISO 7010图形标准、ISO 15370 LLL技术规范。
- 客舱标识模块：集合站+登乘站+救生衣+儿童救生衣+客舱门窗应急说明（A4/A5规格）
- 走廊标识模块：MES方向箭头+应急出口+应急电话+急救药箱+AED+EEBD
- 楼梯间标识模块：LLL条带+出口EXIT左/右+主脱险路线箭头
- 车辆甲板标识模块：禁止吸烟+禁止明火+当心滑倒+消防员装备（铝板机械固定）
- 集合站/登乘站甲板模块：集合站大型标识+登乘站大型标识+救生筏+救生衣+浸水服
- 船舶消防控制图：SOLAS II-2/15.2.4强制，A2/A1铝板亚克力
- LLL低位照明系统：IMO A.752(18) Class A蓄光等级，SrAl₂O₄基材
- 轮椅可达集合站：ISO 7001 D9 + 集合站符号组合
七、为什么RoPax客滚船选择博盾工业的全套方案？
博盾工业作为博尔杰PTS集团旗下专业工业安全防护品牌，深耕IMO船用安全标识18年，已为多艘新建RoPax客滚船提供全船型标识合规模块。核心优势包括：
- 三标合规：同时满足IMO A.1116(30)强制表1+表2、GB 16557-2023、ISO 7010/7001，适用于全球航线（含欧盟EMSA、USCG、中国CCS）
- 材质适应：从客舱PET自粘贴到车辆甲板铝板机械固定，覆盖RoPax所有场景的基材选型
- LLL专业能力：SrAl₂O₄铝酸盐稀土蓄光材料，符合IMO A.752(18) Class A蓄光等级，可提供连续式+预弯成型两种工艺
- 一站式交付：从现场勘察、布点设计、基材选型、施工指导到PSC预检支持，单一供应商降低管理成本
- 质量可靠：所有产品经DNV/CCS/LR/ABS等船级社型式认可，提供材质证明+性能测试报告+合规文件
博盾工业——博尔杰PTS集团旗下IMO船用安全标识专业品牌。RoPax客滚船全套标识方案咨询和定制热线：18015582091 / 18015583211。
RoPax 客滚船标识选型对照（精选）
| 标识类型 | RoPax特殊要求 | 博盾工业方案 |
|---|---|---|
| 集合站 | 与登乘站独立配置 | IMO A.1116(30) MES+LSS双层 |
| 儿童救生衣 | SOLAS III/7.2.5分级 | 年龄+体重范围双重标注 |
| 车辆甲板 | 防振动、防油污 | 铝板+不锈钢螺丝机械固定 |
| LLL低位照明 | ISO 15370 Class A | SrAl₂O₄铝酸盐蓄光 |
| 轮椅可达 | ISO 7001 D9 + MES组合 | 绿底白字+轮椅图形 |
| 车辆坡道 | 双语+反光R'≥150 | 铝板+反光膜+机械固定 |
