一、结论前置：粉尘防爆标识必须按"区域"配置
结论先给：粉尘爆炸危险场所的安全标识，绝不能等同于普通车间里的安全标志。它的选型与安装，必须以 GB 15577-2018《粉尘防爆安全规程》和 IEC 60079-10-2:2015《爆炸性环境 第10-2部分：区域分类——可燃性粉尘环境》共同确立的"爆炸危险区域划分（20区/21区/22区）"为第一依据，再叠加 GB/T 15605《粉尘爆炸泄压指南》、GB 50058-2014《爆炸危险环境电力装置设计规范》与 GB 50016-2014《建筑设计防火规范》的泄爆与防爆要求。2014年江苏昆山"8·2"铝粉尘爆炸事故造成重大伤亡，其直接教训之一，正是危险区域未清晰划定、警示标识缺失、除尘系统防爆措施不到位。博盾工业 PPSafety 针对可燃性粉尘场所提供成套合规标识模块，本文系统拆解其选型与安装要点。
二、可燃性粉尘爆炸的基础认知
2.1 粉尘爆炸"五要素"与二次爆炸机理
粉尘爆炸的发生需同时具备五个要素：可燃性粉尘、氧化剂（空气）、点火源、达到爆炸浓度的粉尘云、以及相对受限的空间。与气体爆炸不同，粉尘爆炸最具破坏性的特征是二次爆炸——初次爆炸的冲击波把沉积在地面、梁架、设备表面的粉尘扬起，形成更大范围的粉尘云并被引燃，造成连续、多次爆炸，破坏力远大于单次爆炸。GB 15577-2018 第 3.8 条明确将"二次爆炸"列为粉尘爆炸防护的核心控制对象。
2.2 三个关键量化参数
判断某场所是否构成粉尘爆炸危险，以及标识与防爆措施选型的强度，取决于三个可测参数：
（1）爆炸下限 MEC：粉尘云可发生爆炸的最低浓度，多数常见可燃粉尘在每立方米数十克量级（如面粉约 50 g/m³、铝粉约 40～60 g/m³）。标识配置前须确认本场所粉尘的爆炸下限，以判断正常工况下是否可能达到爆炸浓度。
（2）最小点火能 MIE：点燃粉尘云所需的最低能量，多数有机粉尘在 1～100 mJ 之间，金属粉尘（铝、镁）可低至数 mJ。MIE 越低，对静电、摩擦火花等点火源的管控与警示要求越高。
（3）爆炸指数 Kst：反映爆炸猛烈程度，按 DIN/NFPA 分级——St1（Kst≤200 bar·m/s）、St2（200～300 bar·m/s）、St3（＞300 bar·m/s）。Kst 越高，泄爆、抑爆、隔爆设施的等级与对应标识强度要求越高。
三、爆炸危险区域划分：20区/21区/22区
3.1 三区定义与判定依据
GB 15577-2018 第 4.8 条与 IEC 60079-10-2 将爆炸性粉尘环境按"出现频繁程度和持续时间"划分为三个区域，这是标识配置的根本前提：
| 区域 | 定义 | 粉尘云存在时间 | 设备保护级别EPL | 典型场所 |
|---|---|---|---|---|
| 20区 | 粉尘云持续、长期或频繁出现 | ≥1000 h/年 | Da | 粉碎机、筒仓、除尘器、过滤器内部 |
| 21区 | 正常运行时偶尔出现 | 10～1000 h/年 | Da 或 Db | 装料/卸料点、取样点、皮带卸载点附近 |
| 22区 | 正常运行一般不出现，即使出现也短暂 | ≤10 h/年 | Da/Db 或 Dc | 袋式过滤器排气口、气动设备附近 |
3.2 释放源分级
区域划分的起点是"释放源"分级：连续级释放源（粉尘云持续或长期出现）、一级释放源（正常运行周期性或偶尔释放）、二级释放源（正常运行不释放，即使释放也不经常且短暂）。压力容器外壳主体、全焊接输送管、密封良好的阀门法兰不被视为释放源。
3.3 区域范围确定
区域边界需给出具体范围：21区按一级释放源周围 1 m 距离确定；22区按超出 21区 3 m 及二级释放源周围 3 m 的距离确定；当粉尘扩散受实体结构（墙体）限制时，结构表面即为区域边界。标识安装必须覆盖区域边界的实际范围，而非仅贴在设备正上方。
四、粉尘防爆安全标识的四大类别
4.1 危险区域警示标识

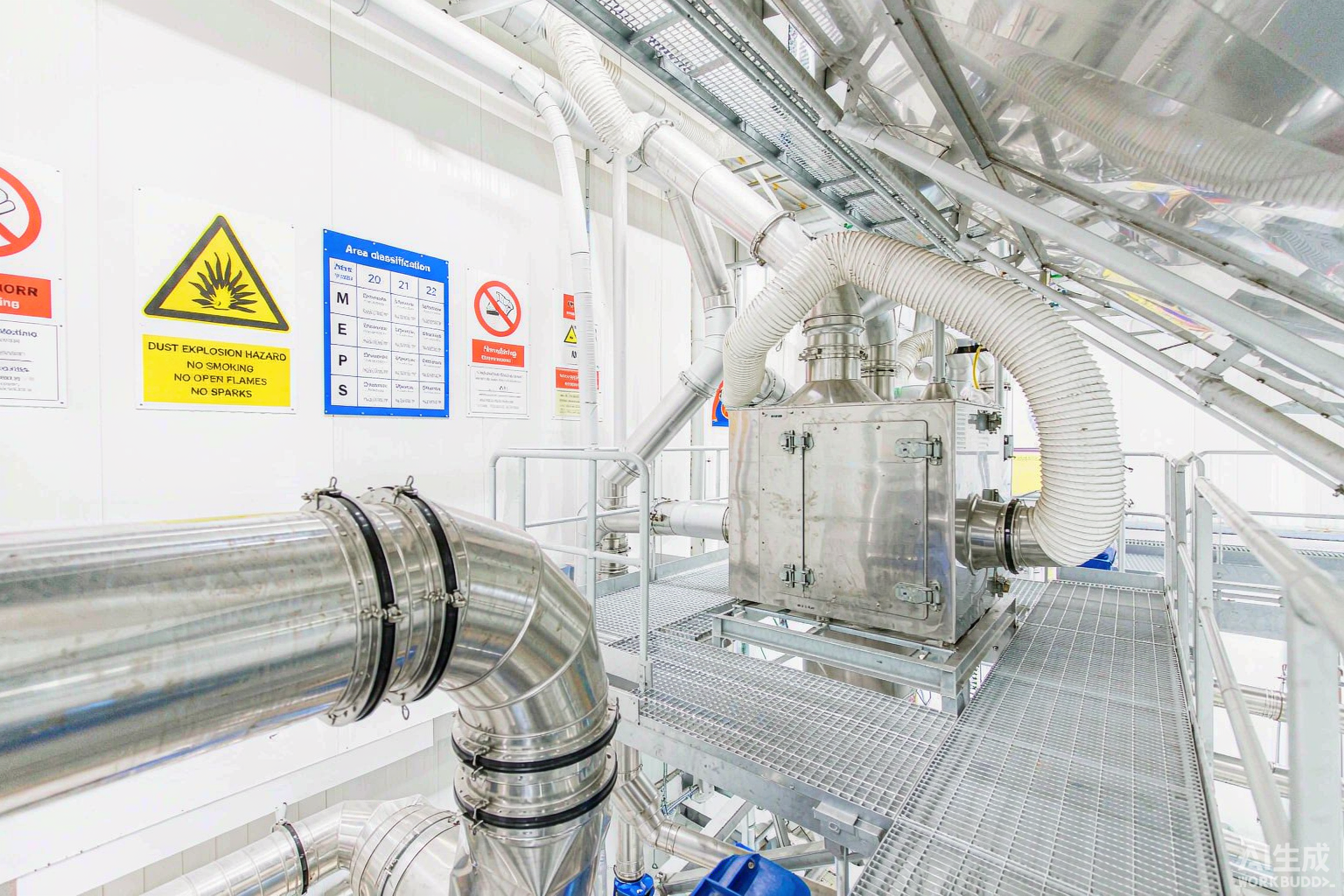

这是粉尘防爆标识的核心，必须标注：区域等级（20/21/22区）、爆炸性粉尘环境符号、防爆等级与 EPL（Da/Db/Dc）、以及"禁止烟火""防静电"等伴生警示。20区、21区、22区应采用不同底色或编码加以区分，便于作业人员与检修人员一眼识别所处区域的风险等级。博盾工业提供 316L 不锈钢激光雕刻 + 防反光覆膜的危险区域警示牌，适配高温、多尘、易清洁的粉尘场所。

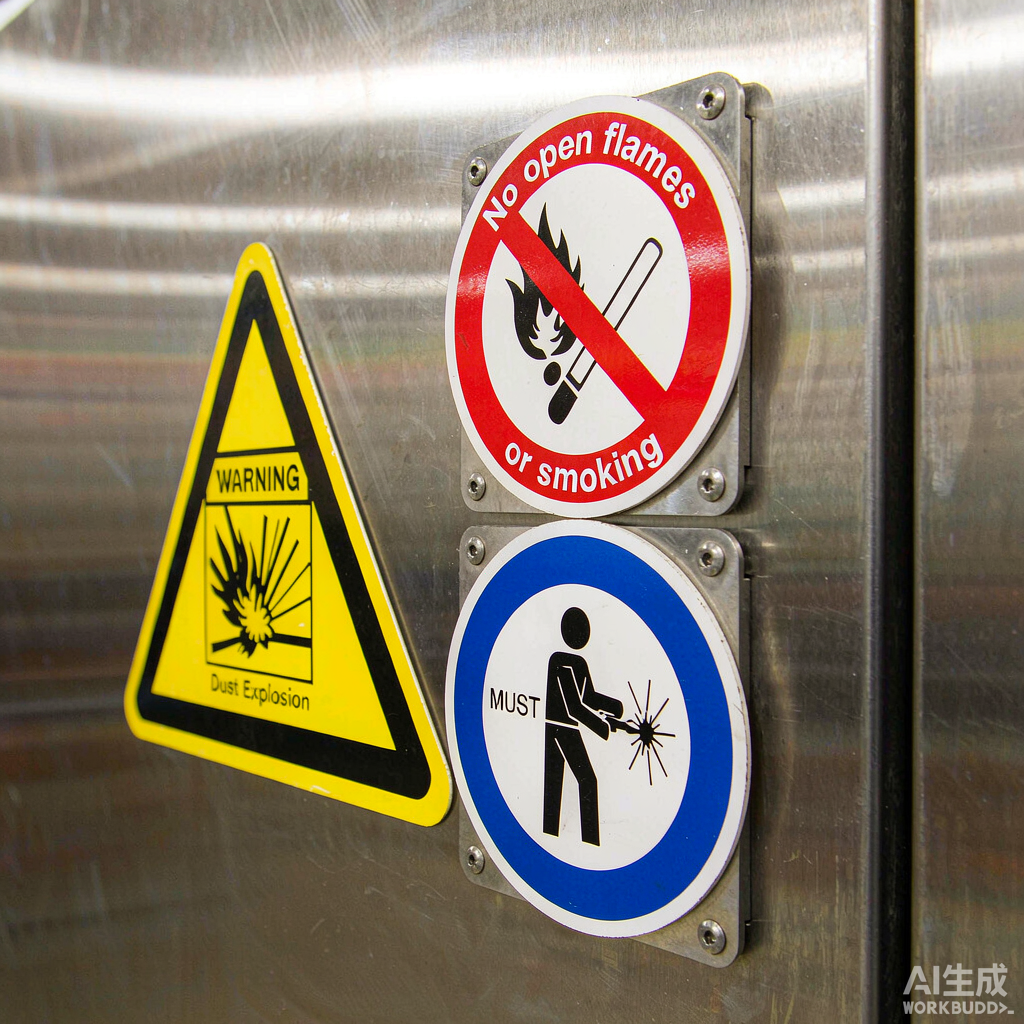

4.2 禁止/警告/指令类安全标志
按 GB 2894-2008《安全标志及其使用导则》配置，粉尘场所额外强化：禁止烟火、禁止穿化纤衣物、禁止使用非防爆工具、警告粉尘爆炸危险、指令必须防静电接地、指令必须佩戴防尘口罩等。此类标志的图形符号、颜色（红色禁止/黄色警告/蓝色指令/绿色提示）与几何形状必须严格符合国标，不得自行改动。
4.3 设备与管道标识
除尘系统、泄爆口、隔爆装置、抑爆装置是粉尘防爆的四大工程防线，必须配套设备标识：除尘器/风管标明粉尘类别与流向、泄爆口标注"泄爆方向严禁站人/堆放"、隔爆门标注关闭方向、静电接地装置标注接地电阻（应小于 100 Ω）。GB/T 15605 对泄爆口尺寸与朝向有明确要求，泄爆口必须朝向安全方向并设警示。
4.4 应急疏散与应急处置标识
粉尘爆炸危险场所必须设直通室外的安全出口与畅通的疏散通道，配置应急照明与疏散指示标志；同时按 GB 15577-2018 第 6.6 条，标注灭火剂选择——金属粉尘（铝、镁）及遇水产气粉尘严禁使用水基灭火器，应采用专用干粉（D类）或干砂，这一"禁用"信息必须醒目标注于灭火器标识上。
五、粉尘防爆安全标识选型对照表
| 场景 | 标识类型 | 推荐基材 | 关键位置 | 合规依据 |
|---|---|---|---|---|
| 20区（设备内部） | 区域等级+Ex+EPL Da | 316L不锈钢激光雕刻 | 粉碎机/筒仓检修口 | GB 15577-2018, IEC 60079-10-2 |
| 21区（装料/卸料点） | 危险区+禁止烟火+防静电 | 316L不锈钢+反光膜 | 释放源周围1m | GB 15577-2018, GB 2894 |
| 22区（过滤器排气口） | 区域等级+警告 | 铝板/不锈钢 | 释放源周围3m | IEC 60079-10-2 |
| 泄爆口 | 泄爆方向严禁站人 | 316L不锈钢 | 泄爆口朝向 | GB/T 15605 |
| 除尘系统风管 | 粉尘类别+流向+接地 | PVC/铝板 | 风管起止点/转弯 | GB 15577-2018 第8章 |
| 隔爆门 | 关闭方向指示 | 316L不锈钢 | 多层建筑楼梯间 | GB 15577-2018 第7.5条 |
| 静电接地 | 接地电阻+连接点 | 316L不锈钢 | 每个接地夹位置 | GB 12158, GB 50057 |
| 灭火器 | 禁用/选用灭火剂 | PET/PVC | 每具灭火器上方 | GB 15577-2018 第6.6条 |
| 疏散通道 | 蓄光疏散指示+应急照明 | PET蓄光Class A | 所有疏散路线 | GB 50016-2014 |
六、安装与施工要点
6.1 材质与耐候要求
粉尘场所标识基材须满足：表面平整易清洁（避免积尘形成二次爆炸隐患）、防静电、耐温、耐腐蚀。金属标识宜采用 316L 不锈钢激光雕刻（字符不被粉尘磨损），禁火禁烟类可用 PET 蓄光材料以保证低照度可辨。GB 15577-2018 第 5.4 条要求梁、支架、墙及设备具有便于清洁的表面结构，标识本身亦须遵循这一原则。
6.2 安装位置与间距
标识应安装于粉尘爆炸危险场所的出入口、生产区域及重点危险设备设施等醒目部位（GB 15577-2018 第 4.7 条），安装高度宜在视线高度 1.5～1.8 m，机械固定间距不大于 200 mm；区域边界标识须与三区划分的实际范围一致，不能只贴设备正上方而遗漏边界。
6.3 防静电与接地标识
所有金属设备、装置外壳、金属管道、支架、构件应采取防静电直接接地措施，接地电阻小于 100 Ω；金属管道法兰连接处应做防静电跨接。对应位置的接地连接点必须配套醒目标识，并注明接地电阻要求，供日常巡检与检测核对。
七、常见缺陷与合规误区
（1）把粉尘标识当普通安全标志——未标注区域等级（20/21/22区）与 EPL，无法指导防爆设备选型，是最大缺陷。（2）区域边界标识缺失——只在设备上贴牌，遗漏 21区 1 m、22区 3 m 的边界范围。（3）泄爆口未设警示——泄爆方向未标明"严禁站人"，是泄爆失效后造成二次伤亡的常见原因。（4）灭火剂标识错误——金属粉尘场所未标注禁用用水，误用可能引发爆炸性气体。（5）积尘导致标识失效——标识表面长期积尘被遮挡，违背"易清洁"原则。
八、常见问题 FAQ
Q1：粉尘防爆标识与普通安全标志最大的区别是什么？
A：粉尘防爆标识必须以"爆炸危险区域（20/21/22区）划分"为第一依据，标注区域等级与 EPL，指导防爆设备与工程措施选型，而非单纯的安全提示。
Q2：20区、21区、22区怎么快速区分？
A：看粉尘云出现频率——20区持续/长期（≥1000 h/年，多为设备内部）；21区正常运行偶尔出现（10～1000 h/年，如装料点）；22区一般不出现在（≤10 h/年，如过滤器排气口）。
Q3：21区和22区的标识范围要贴多远？
A：21区按一级释放源周围 1 m，22区按二级释放源周围 3 m 及超出 21区 3 m 确定；受墙体等实体结构限制时以结构表面为界。
Q4：金属粉尘场所的灭火器标识有什么特殊要求？
A：铝、镁等金属粉尘及遇水产气粉尘严禁用水基灭火器，须标注采用专用干粉（D类）或干砂，这一"禁用"信息必须醒目。
Q5：标识选型要参考哪些核心标准？
A：GB 15577-2018（粉尘防爆安全规程）、IEC 60079-10-2（区域分类）、GB/T 15605（泄爆指南）、GB 50058-2014（电气防爆）、GB 50016-2014（建筑防火）。
