结论前置:船舶SOx标识的合规底线
船舶硫氧化物(SOx)排放控制标识的核心合规依据是 MARPOL 73/78 附则 VI 第 14 条(Reg.14)。自 2020 年 1 月 1 日起,全球范围船用燃油硫含量上限由 3.50% m/m 收紧至 0.50% m/m;在波罗的海、北海、北美、美国加勒比等 IMO 指定排放控制区(ECA)内,该上限进一步收紧至 0.10% m/m。船舶实现合规只有两条路径:一是切换使用低硫燃油,二是安装经船旗国认可的废气清洗系统(EGCS,俗称"脱硫塔")。无论哪条路径,都必须配套完整的现场标识体系——燃油切换告示牌、低硫油/脱硫塔设备铭牌、以及 A.1116(30) 要求的安全标志。标识缺失或错位,是港口国监督(PSC)检查中的高频缺陷,轻则开缺陷项,重则滞留船舶。
本文从法规框架、标识配置要素、选型对照、安装施工与 PSC 高频缺陷五个维度,拆解船舶 SOx 排放控制标识的选型逻辑,提供一套可落地的博盾工业标识模块方案。
一、法规框架:MARPOL附则VI与EGCS合规路径
1.1 MARPOL附则VI Reg.14 的硫含量限值
MARPOL 73/78 附则 VI《防止船舶造成空气污染规则》第 14 条规定了燃油硫含量的限值:2020 年 1 月 1 日以前,全球限值为 3.50% m/m;2020 年 1 月 1 日起,全球限值降至 0.50% m/m;在排放控制区(ECA)内,自 2015 年 1 月 1 日起即为 0.10% m/m。ECA 覆盖波罗的海、北海、北美(美国/加拿大海岸 200 海里内)、美国加勒比海等区域。中国也已设立国内排放控制区(DECA),沿海 12 海里范围内执行更严格的硫含量要求。
1.2 EGCS 废气清洗系统的等效合规(MEPC.259(68))
MARPOL 附则 VI 第 4 条允许船舶采用"等效合规方法"替代低硫油。废气清洗系统(EGCS)是最常用的等效方案。IMO 先后发布 MEPC.184(59)《2009 年 EGCS 导则》与 MEPC.259(68)《2015 年 EGCS 导则》(后者取代前者),并在 2021 年通过 MEPC.340(77) 进一步修订。MEPC.259(68) 提出以 SO₂/CO₂ 比值法监测排放:燃油硫含量 0.50% m/m 对应 SO₂(ppm)/CO₂(% v/v) 比值 21.7,0.10% m/m 对应比值 4.3;更高硫含量 3.50% 对应 151.7,4.50% 对应 195.0。EGCS 分 Scheme A(参数检查+定期排放检测)与 Scheme B(连续排放监测)两种认可方案。
1.3 低硫油切换与 A.1116(30) 安全标识衔接
切换低硫油(如船用轻柴油 MGO、超低硫燃油 VLSFO)的船舶,进入/离开 ECA 时必须执行燃油切换程序,并记录于航海日志。IMO A.1116(30)《逃生路线标志与设备位置标记导则》规定了船用安全标志的图形符号、尺寸与安装位置,SOx 相关告示牌与标识牌应遵循其符号体系与安装间距要求,与 SOLAS II-2 的逃生路线标识、灭火器位置标识协同配置。
二、关键标识配置要素

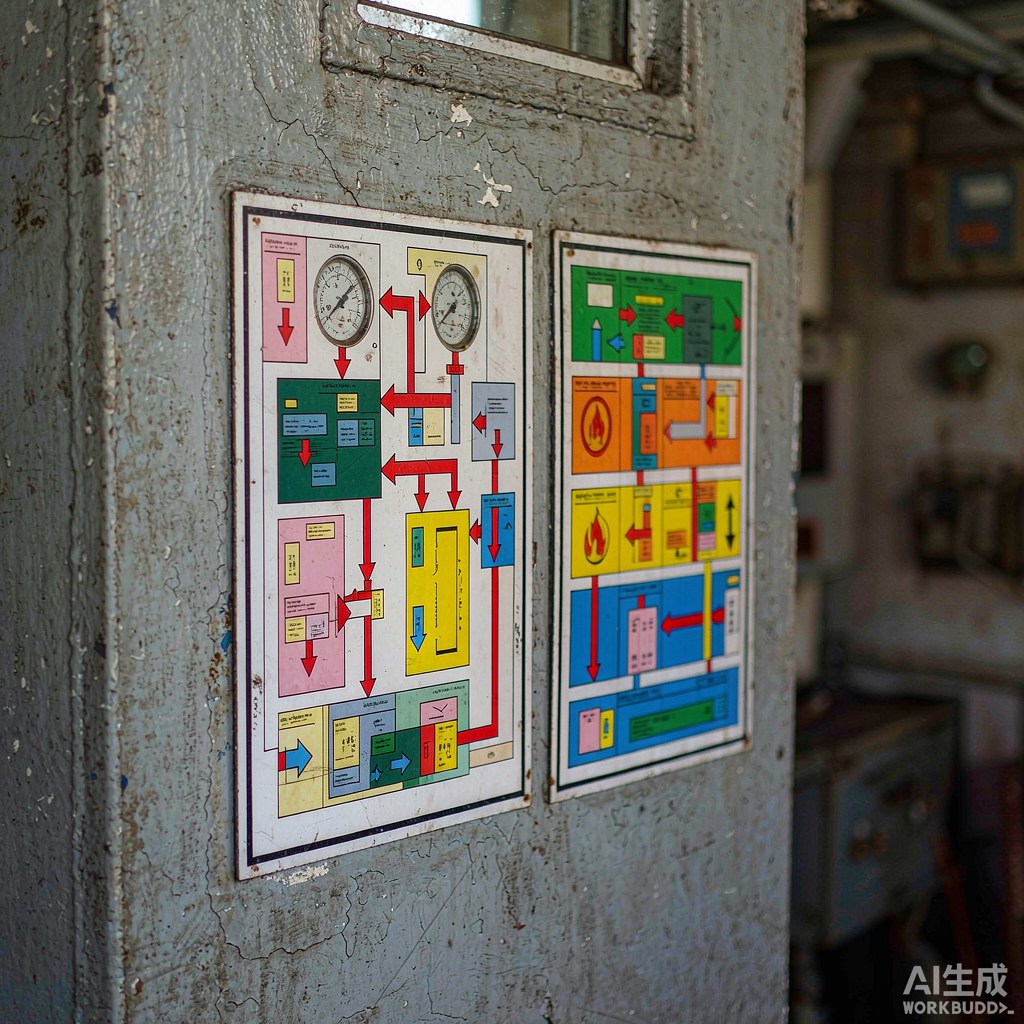

2.1 燃油切换告示牌(Fuel Changeover Placard)
燃油切换告示牌是 ECA 合规的"门面标识",须张贴于机舱集控室、燃油处理间等操作岗位显著位置,内容至少包含:①切换前后燃油硫含量限值(0.50% m/m / 0.10% m/m);②切换操作步骤;③燃油切换记录要求(进入/离开 ECA 的时间、船位、各油舱硫含量);④切换完成所需时间。告示牌应采用耐油污、耐盐雾的铝基板或亚克力板,字体清晰、中英文双语对照。

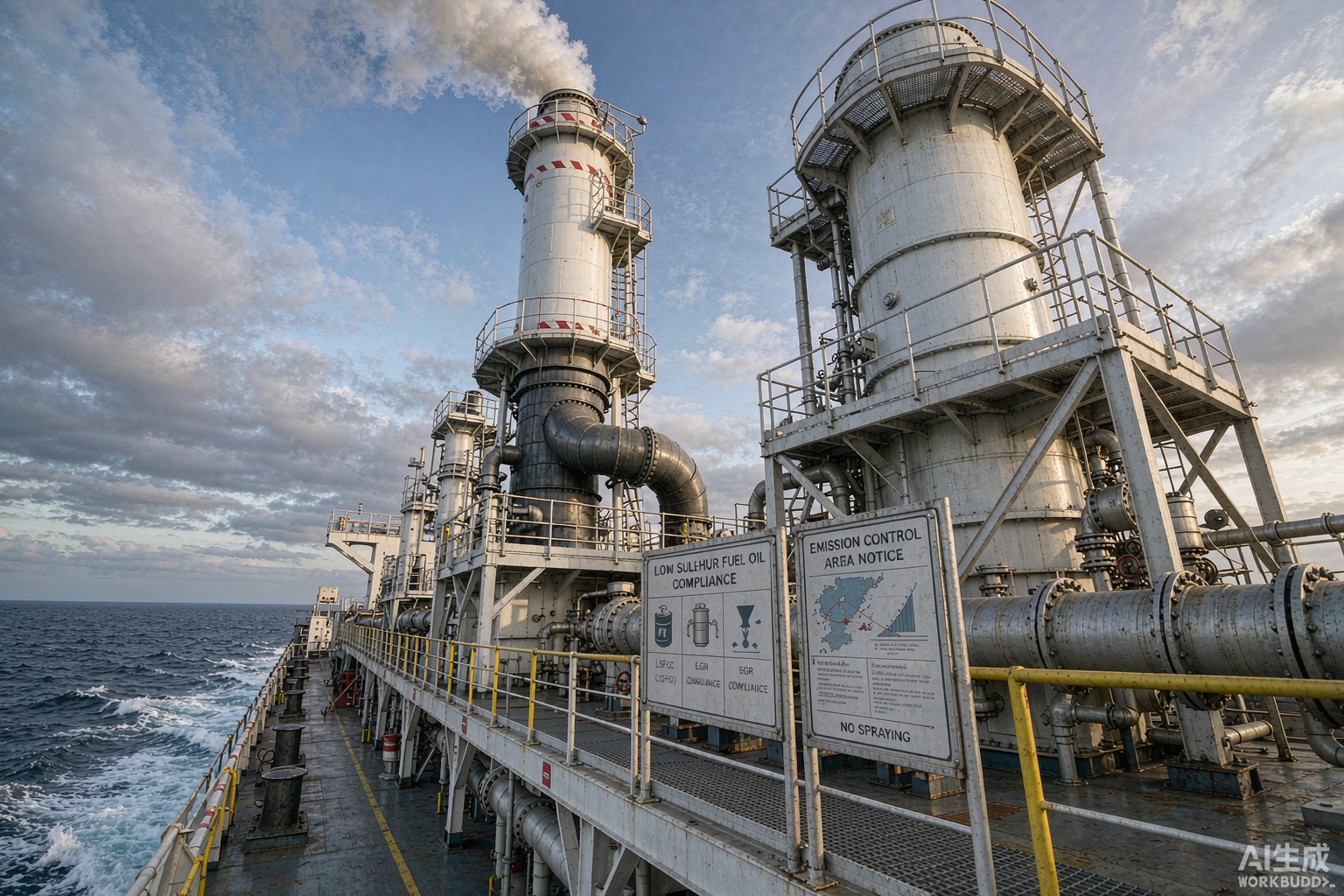

2.2 低硫油与脱硫塔设备标识
使用低硫油的船舶,需在各燃油舱、加油管系、日用油柜处设置"低硫燃油 LSFO/ULSFO"标识,标明硫含量等级;安装 EGCS 的船舶,需在脱硫塔本体、洗涤水排放口、碱液(如 NaOH)舱柜处设置耐腐蚀标识,标明"废气清洗系统 EGCS"、化学药剂危害,以及洗涤水排放监测要求(依据 MEPC.259(68) 附录要求记录 pH 与 PAH 等参数)。
2.3 逃生路线与设备位置标识(A.1116(30))
SOx 合规设备所在区域(机舱、脱硫塔舱室)的逃生路线、灭火器位置、危险区域警示,须按 A.1116(30) 与 SOLAS II-2 配置发光型(photoluminescent)安全标志,确保应急照明失效时仍可辨识。脱硫塔舱室若涉及酸/碱腐蚀风险,应增配防腐蚀警示标志,并对洗涤水排放管线进行醒目的流向标识。
三、船舶SOx标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| 燃油切换告示牌 | MARPOL附则VI Reg.14 | 硫含量限值+切换步骤+记录要求 | 铝基板,中英双语 |
| 低硫油舱/管系 | MARPOL附则VI | LSFO/ULSFO 硫含量等级标识 | 耐油标牌 |
| 脱硫塔本体 | MEPC.259(68) | EGCS 设备铭牌+药剂危害警示 | 耐腐蚀标牌 |
| 洗涤水排放口 | MEPC.259(68) | 排放监测参数(pH/PAH)标识 | 不锈钢标牌 |
| 逃生路线/灭火器 | A.1116(30)/SOLAS II-2 | 发光型安全标志 | 蓄光膜 |
| 危险区域警示 | 附则VI Reg.4 | 酸/碱腐蚀警示标志 | 警示牌 |
四、安装施工要点
4.1 耐候与耐盐雾
船舶 SOx 标识长期暴露于海上盐雾、油污与振动环境,基材应选用耐盐雾、抗紫外线的铝基板或 316 不锈钢板,表面覆耐腐蚀保护膜;安装紧固件采用不锈钢或热镀锌材质,避免因锈蚀导致标识脱落或字迹模糊。安装位置应避开高温排气管、蒸汽管线等热源,防止标识变形。
4.2 发光与应急辨识
机舱与脱硫塔舱室的逃生路线标识应选用满足 IMO Res.A.752(18) 或 A.1116(30) 要求的发光型(蓄光)材料,使应急照明失效时仍可维持一定时间的低照度辨识。标识的安装高度、间距应依据船舶吨位与舱室布局计算,确保在最不利条件下仍能快速定位。
五、PSC 高频缺陷分析
5.1 燃油切换告示牌缺失/污损
PSC 检查中,燃油切换告示牌缺失、内容不全或非工作语言是最常见的 SOx 缺陷项。依据 MARPOL 附则 VI,告示牌应使用船旗国认可的语言,并包含完整切换程序。整改应优先补充告示牌并确保其内容与航海日志记录一致。
5.2 EGCS 洗涤水记录不全
安装 EGCS 的船舶,若洗涤水排放监测记录(pH、PAH、浊度)不完整或未按 MEPC.259(68) 附录要求保存,将被开具缺陷。配套标识应明确监测频次与记录表位置,避免操作人员遗漏。
六、文末 FAQ(常见问答)
Q1:船舶 SOx 排放控制标识的核心合规号有哪些?
核心合规号包括 MARPOL 73/78 附则 VI 第 14 条(硫氧化物与颗粒物限值)、MEPC.259(68)《2015 年 EGCS 导则》(替代 MEPC.184(59))、MEPC.340(77)(2021 年 EGCS 修订),以及 IMO A.1116(30)《逃生路线标志与设备位置标记导则》。标识制作层面还需衔接 ISO 7010 安全符号体系与 SOLAS II-2 逃生路线要求。
Q2:全球硫含量 0.50% m/m 与 ECA 内 0.10% m/m 分别对应什么 SO₂/CO₂ 比值?
依据 MEPC.259(68) 附录的比值表,燃油硫含量 0.50% m/m 对应 SO₂(ppm)/CO₂(% v/v) 比值 21.7,0.10% m/m 对应比值 4.3;3.50% 对应 151.7,4.50% 对应 195.0。该比值法是 EGCS 排放监测的基础。
Q3:燃油切换告示牌必须包含哪些内容?
告示牌至少包含:切换前后硫含量限值、切换操作步骤、进入/离开 ECA 的时间与船位记录要求、切换完成所需时间。告示牌应使用船旗国认可语言,张贴于集控室等操作岗位显著位置。
Q4:EGCS 的 Scheme A 与 Scheme B 有何区别?
依据 MEPC.259(68),Scheme A 为"参数检查+定期排放检测"方案,通过台架试验认证后,以运行参数在认可范围内判定合规;Scheme B 为"连续排放监测"方案,通过在线监测 SO₂/CO₂ 比值持续证明合规。两者均需对洗涤水排放(pH、PAH)进行监测与记录。
Q5:中国国内排放控制区(DECA)对硫含量有何要求?
中国已设立国内排放控制区,沿海 12 海里范围内及长江、珠江等内河排放控制区,船舶需使用符合要求的低硫燃油或等效措施,具体限值按交通运输部《船舶排放控制区实施方案》执行,标识体系应同步覆盖国内航线合规要求。
