结论前置:电力机车整备场标识的合规底线

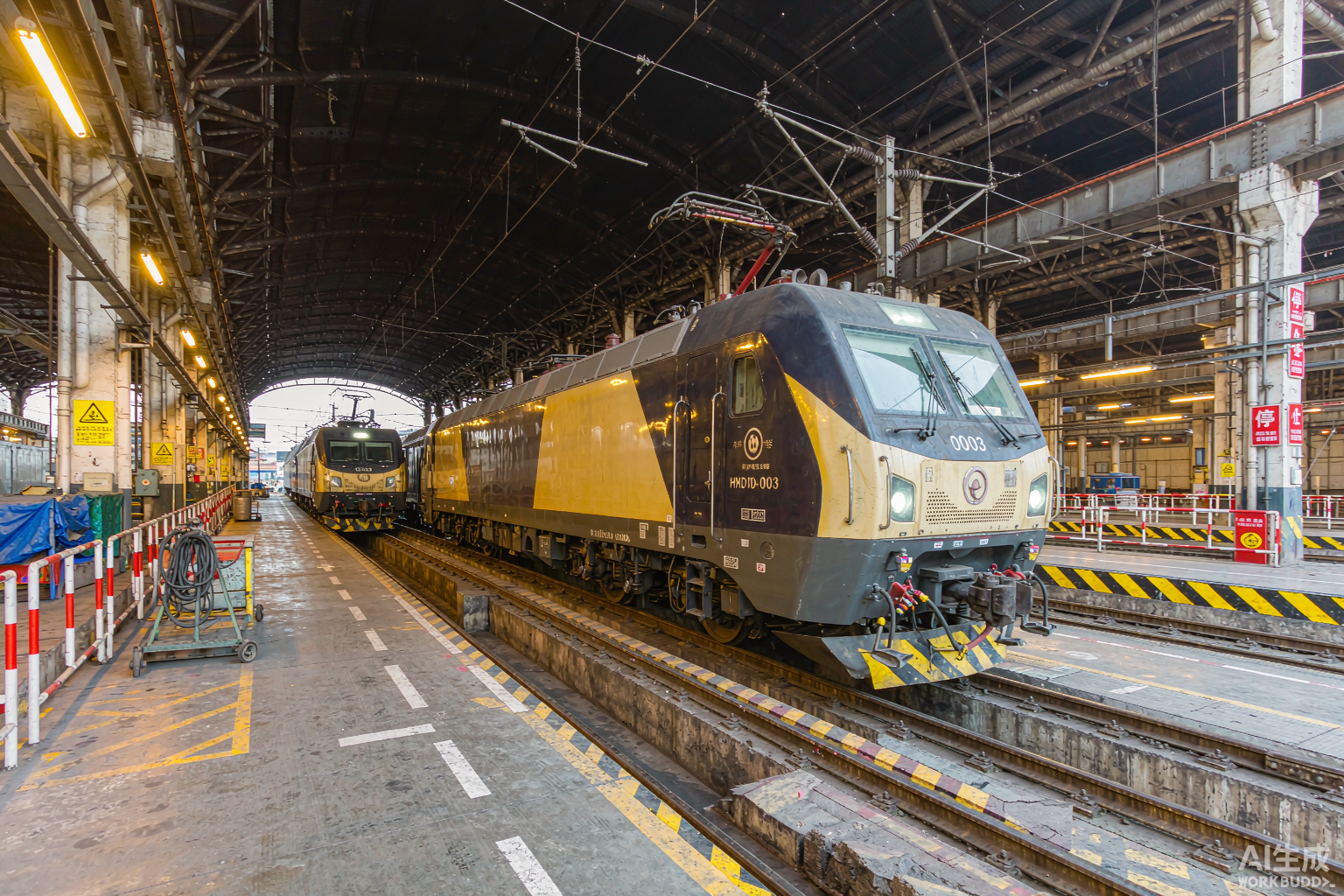

电力机车整备场(检修库)是接触网高压(27.5kV)、高空作业、机车进出库与检修作业高度集中的高风险场所,任何标识缺失都可能造成人员伤亡或重大设备事故。合规配置须同时满足 TB/T 2493-2018《铁路线路及信号标志牌》+ TB 10421-2018《铁路电力牵引供电工程施工质量验收标准》+ GB 50016-2014《建筑设计防火规范》+ GB 13495-2026《消防安全标识》+ GB/T 2893.1-2013《图形符号 安全色和安全标志 第1部分》五标叠加要求,缺一即构成 PSC/铁路监管部门检查的高频缺陷项。本文从法规框架、接触网高压触电、库内作业警示、整备线分区、消防应急与检修作业五大场景拆解选型逻辑,提供博盾工业铁路整备场标识模块化方案。
铁路整备场的核心风险源是 27.5kV 接触网:依据 TB 10421-2018 第 5 章,接触网支柱的"高压危险"标志牌安装高度距地面 1.6-2.0m;货物装卸线、电力机车整备线、给水线两端分段绝缘器内侧(无电侧) 2m 设"安全作业区"。整备场一旦标识缺失或位置错位,可能造成接触网触电、检修作业误操作、消防疏散延误等重大事故。
一、法规框架:整备场标识的五标叠加
1.1 TB/T 2493-2018《铁路线路及信号标志牌》
TB/T 2493-2018《铁路线路及信号标志牌》(2018 年发布,进一步替代 2013 版与 TB/T 2929-1998《铁路逆反射标志技术条件》)规定了铁路线路及信号标志牌的技术要求、检验方法与标志/包装/储运,适用于标准轨距用铁路线路及信号标志牌的制造。技术要点:底板宜采用铝合金板或铝合金型材(GB/T 3880 / GB/T 6892),厚度不应小于 2mm;反光膜应符合 GB/T 18833 要求;标志牌不平度不大于 3mm/m;逆反射性能均匀性、色度性能、耐盐雾腐蚀、耐高低温、抗冲击等多项试验合格方可出厂。该标准是铁路内部标志牌(整备场支柱、站场、信号点)合规的最直接依据。
1.2 TB 10421-2018《铁路电力牵引供电工程施工质量验收标准》
TB 10421-2018(2018-11-12 发布,2019-02-01 实施)适用于新建和改建设计速度 200km/h 及以下铁路电力牵引供电工程施工质量验收。第 5.13 节专门规定"标志牌及支柱号码牌"的施工验收:全部支柱均应安装号码牌,支柱号码按线路公里标方向区间和站场分别编号;车站两端锚段关节处支柱编入车站,复线区段下行侧支柱编号为单数,上行侧编号为双数;不足位数前面以"0"补充。第 5.13.3 节规定电气设备、站台及行人较多的支柱上均应安装"高压危险"标志牌,安装高度距地面 1.6-2.0m;货物装卸线、电力机车整备线、给水线两端分段绝缘器内侧(无电侧) 2m 处应设"安全作业区"标识;接触网终点设"接触网终点"标识;电分相处设"断""合""禁止双弓"标识。
1.3 GB 50016-2014 与 GB 13495-2026 的衔接
GB 50016-2014《建筑设计防火规范》(2018 年局部修订)将铁路整备场划入工业建筑,要求丙类及以上厂房配置消防车道、安全出口与应急照明;其厂房防火分区、安全疏散、灭火器配置等规定直接约束整备场标识间距与位置。GB 13495-2026《消防安全标识》(2026 年 8 月 1 日实施,替代部分 GB 13495-1992 条款)对消防标识型号、基材、安装高度与可视距离提出量化要求,整备场内的灭火器、消火栓、火灾报警按钮、应急疏散指示标志须全部按 GB 13495-2026 配置。
1.4 GB/T 2893.1-2013 的色彩与图形规范
GB/T 2893.1-2013《图形符号 安全色和安全标志 第1部分:安全标志和安全标记的设计原则》(修改采用 ISO 3864-1:2011)规定安全色(红/黄/蓝/绿)、对比色(白/黑)及几何形状(圆形/三角形/方形)对应禁止/警告/指令/提示四类标志的图形语义。铁路整备场内的"禁止攀登""禁止跨步""当心触电""必须佩戴安全帽""紧急出口"等标识须严格按 GB/T 2893.1-2013 的几何与色彩规范制作,与 TB/T 2493 标志牌的底板材质(铝合金+反光膜)叠加配置。
二、关键标识配置要素
2.1 接触网高压触电警示

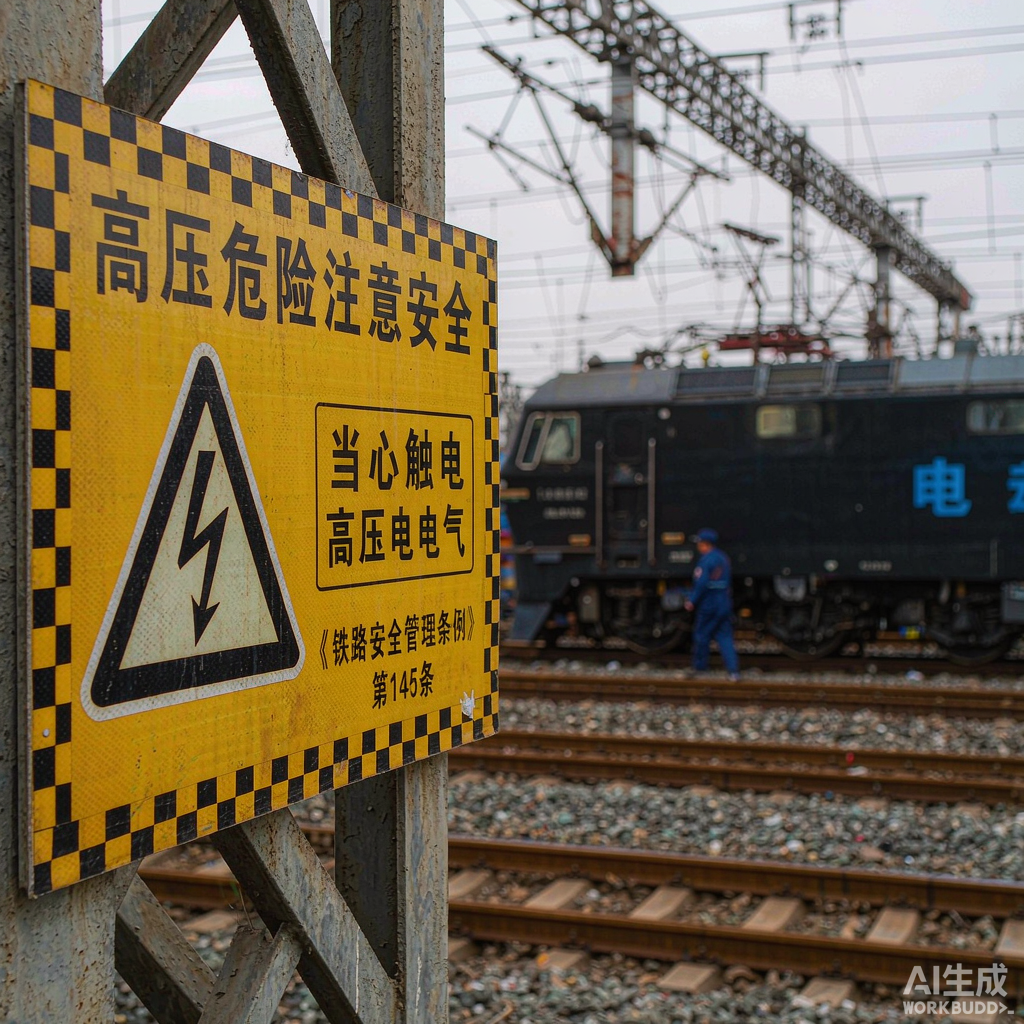

整备场接触网电压 27.5kV(接触线与受电弓之间),空气击穿距离约 0.5-0.6m,作业人员(接触网下作业)或设备(起重机、自轮运转设备)一旦进入危险区即存在放电击穿风险。依据 TB 10421-2018 第 5.13.3 节,电气化支柱及邻近作业区需配置:①"高压危险"黄底黑色闪电图形警示牌,安装高度 1.6-2.0m;②支柱号码牌(铝基板 + 反光膜,字体高 ≥50mm);③作业区"安全作业区"标识(蓝底白字);④接触网终点"接触网终点"标识;⑤电分相"禁止双弓"标识。标志牌需符合 TB/T 2493-2018 的底板厚度 ≥2mm 与反光膜 GB/T 18833 标准。
2.2 库内作业警示与禁止标志
整备库内作业(检修、清洁、加砂、检测)涉及登高(车顶作业 4-5m)、起重(车体吊装)、受电弓升降等高风险动作。依据 GB/T 2893.1-2013,需配置:①"禁止攀登""禁止跨越""禁止抛物""禁止穿带钉鞋"等禁止类标识(红底白字+斜杠圆形);②"当心触电""当心坠落""当心车辆""当心机械伤人"等警告类标识(黄底黑色三角形);③"必须佩戴安全帽""必须系安全带""必须穿绝缘鞋"等指令类标识(蓝底白色圆形);④库门入口悬挂"检修作业区 无关人员禁止入内"告示牌。
2.3 整备线分区与停车标识
整备场有多条整备线、待班线、牵出线,每条线路对应不同作业类型(机车上砂、检测、保洁、临修、旋轮)。需配置:①线路编号牌(蓝底白字, 200×300mm 铝基板,字体高 ≥80mm);②停车位置标(地面红白相间方块,TB/T 2493-2018 反光涂料);③分路道岔警冲标(黄黑斜纹);④库门口"本线作业 禁止入内"作业牌。线路编号与作业类型对应清晰是整备作业调度安全的基础。
三、铁路整备场标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| 电气化支柱 | TB 10421-2018 §5.13.3 | "高压危险"+支柱号码牌 | 铝基板+反光膜, 距地面1.6-2.0m |
| 作业区警戒 | TB 10421-2018 §5.13.3 | "安全作业区"分段绝缘器内侧2m | 蓝底白字警示牌 |
| 接触网终点 | TB 10421-2018 §5.13.3 | "接触网终点" | 红底白字三角警示 |
| 电分相 | TB 10421-2018 §5.13.3 | "断""合""禁止双弓" | Φ83钢管固定, 底距地1400mm |
| 库内禁止警示 | GB/T 2893.1-2013 | 禁止攀登/跨越/抛物 | 红底白字圆形 |
| 库内警告警示 | GB/T 2893.1-2013 | 当心触电/坠落/机械伤人 | 黄底黑色三角 |
| 库内指令标志 | GB/T 2893.1-2013 | 必须佩戴安全帽/系安全带 | 蓝底白色圆形 |
| 整备线编号 | TB/T 2493-2018 | 线路号+作业类型 | 铝基板, 反光膜 |
| 消防器材 | GB 13495-2026 | 灭火器/消火栓位置+检查卡 | 红色反光牌+蓄光膜 |
| 应急疏散 | GB 50016-2014 + GB 13495-2026 | 安全出口+疏散方向 | 绿底白字+蓄光 |
| 限界门 | TB 10421-2018 §5.14 | 限界门限制高度≤4.5m | 钢架+反光膜 |
四、安装施工要点
4.1 支柱号码与高压危险的协调
依据 TB 10421-2018 第 5.13 节,支柱号码牌与"高压危险"标志牌在同支柱上同时设置时,安装位置需协调:腕臂柱承受固定抱箍安装在平腕臂上距棒瓷口 500mm 处;硬横梁安装于最外侧两股道的腕臂上;软横跨安装于靠近支柱绝缘子带电侧回头处;无腕臂支柱号码牌肩架安装与距离地面 6m 处。"高压危险"标志牌则安装于支柱离带电体相近一侧,距地面 1.6-2.0m。两种标志不得相互遮挡,可视距离需 ≥30m。
4.2 反光膜与底板厚度
依据 TB/T 2493-2018 第 3.2 节,标志牌底板厚度不应小于 2mm,推荐采用铝合金板(GB/T 3880)或铝合金型材(GB/T 6892);反光膜性能应符合 GB/T 18833 的逆反射、色度、耐盐雾、耐高低温、抗冲击五项指标;标志牌不平度不大于 3mm/m;同种逆反射材料、同一颜色不同区域逆反射性能不得有明显差异。整备场作业区(油污、粉尘、蒸汽)环境下,推荐反光膜型号 V类(工程级)或 IV类(高强级),不建议用 I类(经济级)。
4.3 蓄光型应急疏散标志
依据 GB 13495-2026 与 GB 50016-2014,整备场内的安全出口、疏散方向、楼梯间标识应在断电条件下保持 30 分钟以上的辨识能力,推荐采用满足 ISO 15370 蓄光性能(10min ≥15mcd/m²,60min ≥2mcd/m²)的铝酸锶(SrAl₂O₄:Eu,Dy)基蓄光膜,与 TB/T 2493 反光底板叠加配置,实现"白天反光+夜间蓄光"双重可视化。
五、典型缺陷分析
5.1 "高压危险"标志牌高度偏差
整备场支柱上"高压危险"标志牌未严格按 TB 10421-2018 第 5.13.3 节距地面 1.6-2.0m 安装(常见错误:安装于支柱 2.5m 以上被腕臂遮挡,或低于 1.5m 被作业车辆遮挡)。整改方案:重新按标准高度安装,并配合支柱号码牌的高度协调(6m 处)。
5.2 整备线编号与停车位置不一致
整备场多次扩能改造后,线路编号未及时更新,导致调度人员按错误编号下达进路指令,易引发机车冲突或进库作业车撞事故。整改方案:依据 TB/T 2493-2018 制作反光膜线路编号牌,并与现场调度图、信号联锁表核对一致;停车位置标(地面红白方块)与机车停车限界标尺校验,误差 ≤0.5m。
5.3 库内疏散方向标志缺失
整备库面积大(单库 6000-8000m²)、隔断多,夜间作业时应急照明失效后,作业人员无法快速定位疏散方向。整改方案:按 GB 13495-2026 与 GB 50016-2014 加密配置蓄光型疏散方向标志,间距 ≤15m,断电后维持 30min 以上可视化。
六、文末 FAQ(常见问答)
Q1:铁路机车整备场标识的核心合规号有哪些?
核心合规号包括 TB/T 2493-2018《铁路线路及信号标志牌》(替代 TB/T 2493-2013 与 TB/T 2929-1998)、TB 10421-2018《铁路电力牵引供电工程施工质量验收标准》(2018-11-12 发布,2019-02-01 实施)、GB 50016-2014《建筑设计防火规范》、GB 13495-2026《消防安全标识》(2026 年 8 月 1 日实施)与 GB/T 2893.1-2013《图形符号 安全色和安全标志 第1部分》。标识制作层面还需衔接 GB/T 18833 反光膜标准与 GB/T 3880/6892 铝合金基材标准。
Q2:"高压危险"标志牌的安装高度是多少?
依据 TB 10421-2018 第 5.13.3 节,电气化铁路支柱上的"高压危险"标志牌安装于支柱离带电体相近一侧,距地面 1.6-2.0m。支柱号码牌则按不同支柱类型选择安装位置(腕臂柱 500mm 处 / 硬横梁 / 软横跨 / 无腕臂支柱 6m 处),与"高压危险"标志牌协调布置、互不遮挡。
Q3:整备线两端分段绝缘器内侧"安全作业区"标识如何配置?
依据 TB 10421-2018 第 5.13.3 节,货物装卸线、电力机车整备线、给水线两端分段绝缘器内侧(无电侧) 2m 处应设"安全作业区"标识。该标识采用蓝底白字警示牌,固定方式依据现场条件选择 Φ83 钢管固定(埋深 1200mm,标志牌底部距地面 1400mm)或支柱抱箍固定(距地面 1.6m),主要提醒作业人员已进入无电安全区,可进行接触网下作业。
Q4:电分相处必须设置哪些标识?
依据 TB 10421-2018 第 5.13.3 节,电分相处必须设置"断""合""禁止双弓"三类标识。"断""合"标识指示分相区段当前是否带电,作业人员必须核实标识状态后再决定是否登顶作业;"禁止双弓"标识提醒机车乘务员通过电分相时禁止升起双弓,避免相间短路。三类标识均按红底白字或黄底黑字制作,安装方式与高度同"高压危险"标志牌一致。
Q5:整备场消防标识需要满足哪些新要求?
依据 GB 13495-2026《消防安全标识》(2026 年 8 月 1 日实施,部分替代 GB 13495-1992)与 GB 50016-2014,整备场作为工业建筑须配置:①灭火器、消火栓位置标识(红色反光牌);②火灾报警按钮标识(红底白字圆形);③安全出口与疏散方向标志(绿底白字 + 蓄光膜,断电维持 30min);④消防车道标识(路面黄色禁止占用标线)。所有消防标识需按 GB 13495-2026 的型号选用(室内高度 ≥3.5m 时选 2-4 号大型号),可视距离与安装高度均符合新版要求。
