结论前置:模块化数据中心标识的合规底线
模块化数据中心(MDC,Modular Data Center)以工厂预制、快速部署、可扩展性强为特点,标识体系必须在两条合规链上同时构建。第一条是国际标准:TIA-942-B《电信基础设施标准》将数据中心划分为 Rated-1 至 Rated-4 四个等级,与 Uptime Institute 的 Tier I-IV 评级相对应;第二条是国内国标:GB 50462-2015《数据中心基础设施设计规范》与 GB 50174-2017《数据中心设计规范》规定了机柜布局、供配电、空调、消防与标识的具体要求。标识缺失或错位将直接影响 T3/T4 等级评定与运行维护安全。本文从法规框架、微模块与冷通道标识、UPS 与电池室标识、消防与应急标识、Uptime 评级对接与 FAQ 六个维度,拆解模块化数据中心标识选型逻辑,提供可落地的博盾工业标识模块方案。
一、法规框架:国际标准与国内国标的双轨对接
1.1 TIA-942-B 与 Uptime Tier 评级
TIA-942-B《Telecommunications Infrastructure Standard for Data Centers》由 TIA(美国通信工业协会)发布,2025 年的 B 版在 A 版基础上强化了边缘数据中心与模块化场景。TIA-942-B 将数据中心划分为 Rated-1(R1,基础级)、Rated-2(R2,冗余组件级)、Rated-3(R3,可并行维护级)、Rated-4(R4,容错级)四级,与 Uptime Institute 的 Tier I/II/III/IV 体系高度对应。T3(R3)+ Tier III 是国内大型互联网与金融行业的常用等级,要求标识体系支撑"可并行维护"——每一组件维护时,系统不停运。
1.2 国内国标 GB 50462-2015 与 GB 50174-2017
GB 50462-2015《数据中心基础设施设计规范》规定了数据中心选址、建筑、结构、供配电、空调、给排水、消防与智能化等基础设施要求。GB 50174-2017《数据中心设计规范》则在 GB 50462 基础上,对数据中心分级(A/B/C 三级)、设备布置、电磁屏蔽与节能减排等做了进一步细化。两条国标对标识的具体要求包括:机柜编号、电源回路标识、空调区域标识、消防通道标识与逃生路线标识。两套国标未规定国际统一,而是由 GB 13495-2026 通用消防安全标识统一基础视觉元素。
1.3 通用合规:GB 13495-2026 与 ISO 7010
GB 13495-2026《消防安全标识》是国内消防安全标识的统一基础,与 ISO 7010 安全符号体系对接。在数据中心场景下,GB 13495-2026 主要适用于:安全出口、应急照明、灭火器位置与手动报警按钮标识;ISO 7010/W001、E001、E002 系列安全符号作为补充,覆盖电气危险(E000 系列)、禁止烟火(P002、P003)、指令(M 系列)等场景。
二、微模块与冷通道标识
2.1 微模块机柜编号

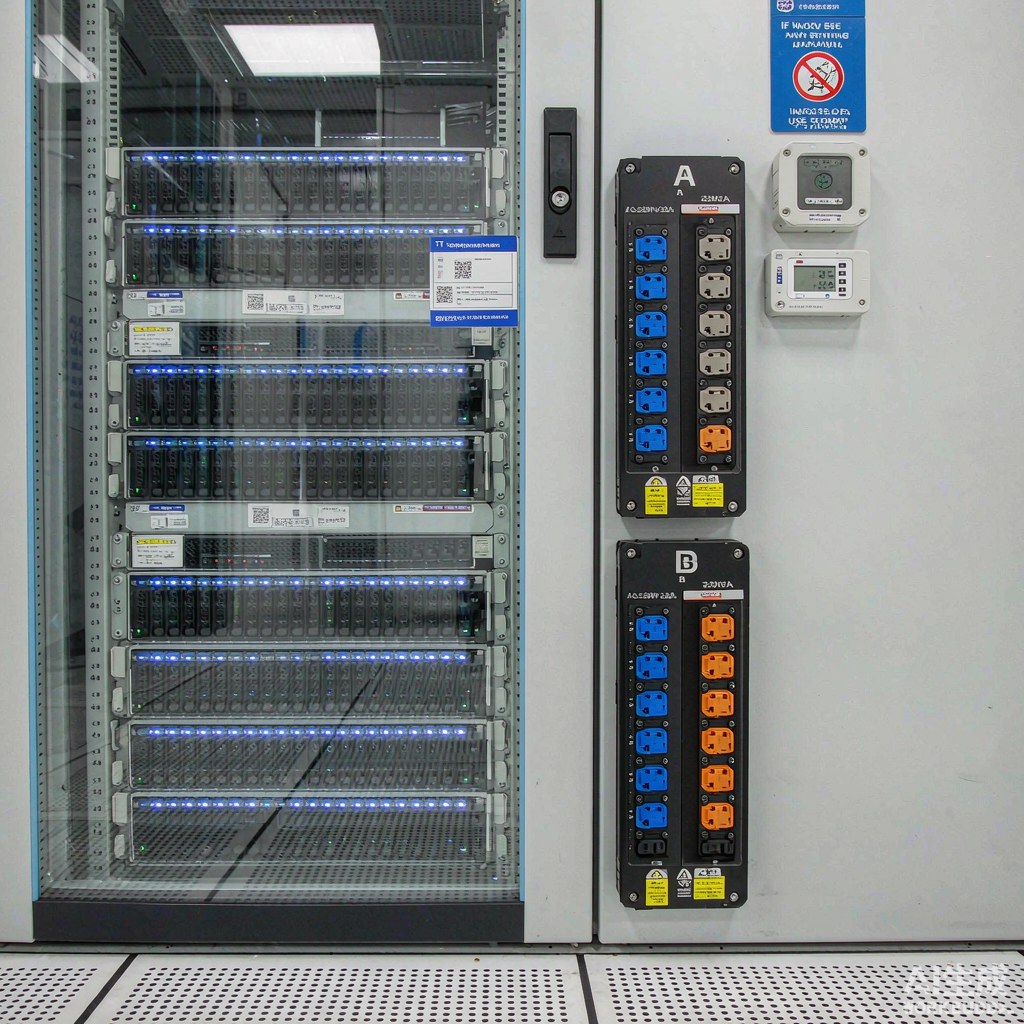

模块化数据中心通常由数十至数百个微模块机柜组成,机柜编号须统一规范:包含机房号、模块号、机柜号、U 高度区间等要素,如 A1-M03-C12-42U。建议采用激光镭雕或丝印标牌,标识内容含资产编号(与 IT 资产管理系统一致)、承重上限(典型 1500kg/m²)、额定功率(典型 6-15kW/柜)、电源回路(A/B 双路 PDU)。
2.2 冷通道/热通道封闭标识

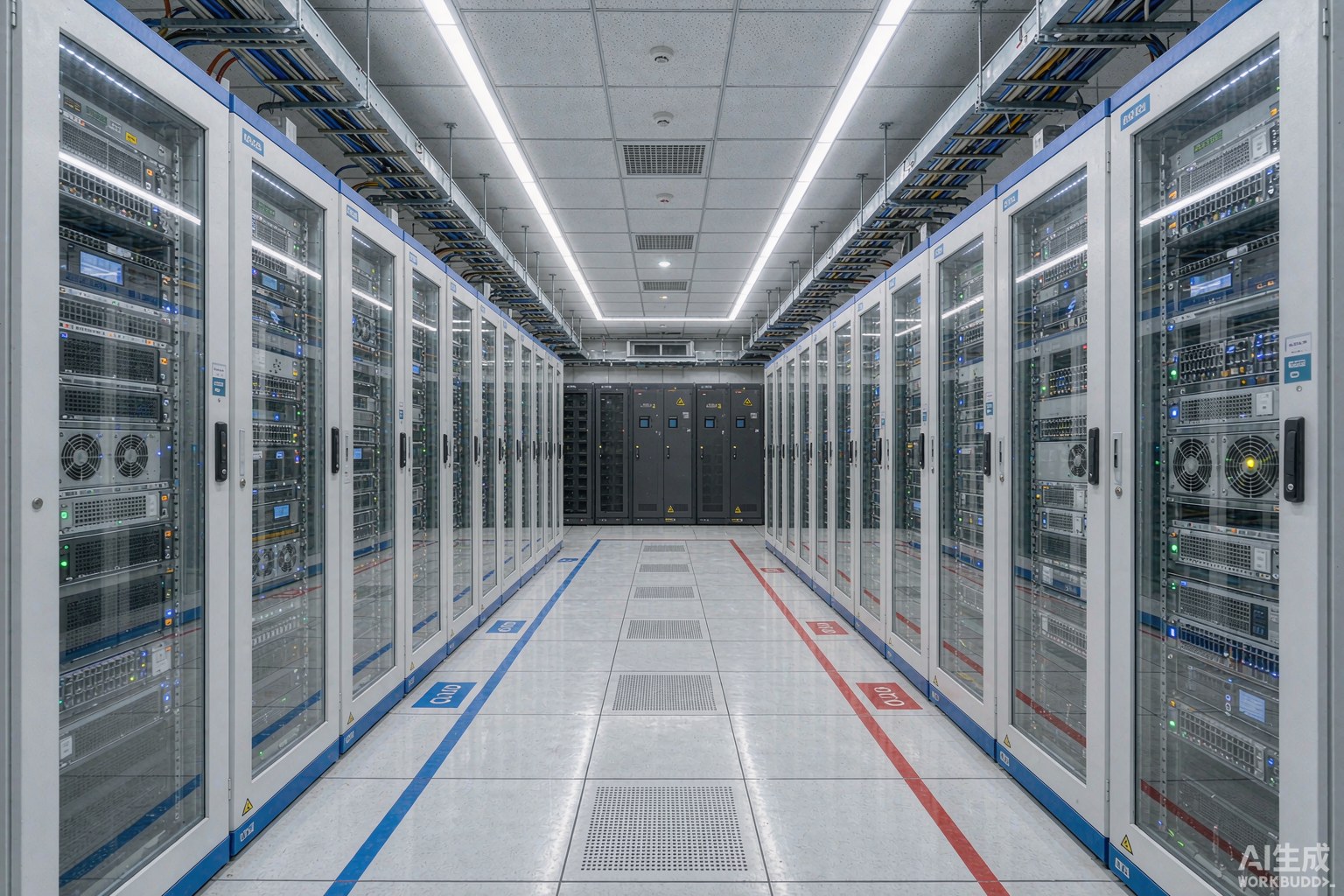

冷通道封闭(cold aisle containment)是模块化数据中心的高能效关键手段,通过物理封闭将冷热气流分隔,降低 PUE。冷通道入口应配置醒目的标识:冷/热通道字样 + 冷通道门禁标识 + 内部分布的温湿度传感器标识。热通道应配置"热表面""高温""禁止停留"等警示标识,防止维护人员误操作烫伤。A/B 通道的标识须差异化颜色(冷通道蓝、热通道红),便于快速识别。
三、UPS 与电池室标识
3.1 UPS 主机与电池标识
UPS(Uninterruptible Power Supply)主机与电池组是数据中心的关键电源设备,标识须包含:设备位号、设备型号、额定容量(kVA)、额定电压(V)、输入/输出电压等级、维护周期、操作警示。在电池室(典型部署铅酸或锂电池),需额外配置:电池类型/化学体系、电压等级(典型 12V/单体)、额定容量(Ah)、正负极警示、绝缘防护等级。锂电池场景应配置 GB/T 40090-2021 规定的热失控与气体逸散警示。
3.2 双路供电与 A/B 路标识
TIA-942-B 与 GB 50174-2017 均强调 A/B 双路供电架构:A 路(主)+ B 路(冗余)互为备份。标识须清晰显示 A/B 路归属:PDU 上 A/B 路分色标识、ATS(自动转换开关)状态指示、机柜电源标识与回路对应表。颜色建议 A 路蓝色、B 路橙色,与国标 GB/T 4026《人机界面标志》一致。
四、消防与应急标识
3.3 气体灭火与烟感
模块化数据中心通常采用气体灭火(IG-541、FM-200、Novec 1230 等)而非水喷雾,避免二次损害。气体灭火系统须配置完整的标识体系:灭火剂类型与容量、保护区面积与体积、喷放延时(典型 30s)、疏散路径、门外释放指示灯。烟感、温感与手动释放按钮位置应采用 ISO 7010/W005 系列标识。气体灭火防护区门外须配置"气体喷放前请勿入内"警示牌与声光报警器位置标识。
五、模块化数据中心标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| 微模块机柜 | TIA-942-B / GB 50462 | 机房-模块-机柜-U 高度 | 激光镭雕铭牌 |
| 冷/热通道 | GB 50174 / GB 50462 | 冷/热通道字样+温湿度 | 分色标识(蓝/红) |
| UPS/电池 | GB 50174 / GB/T 40090 | 设备位号+容量+化学体系 | 耐腐蚀标牌 |
| A/B 双路电源 | TIA-942-B / GB 4026 | A/B 路+颜色区分 | A蓝B橙标牌 |
| 气体灭火 | GB 13495-2026 | 灭火剂+延时+疏散 | 红色警示牌 |
| 应急逃生 | GB 13495-2026 / ISO 7010 | E001/E002/W005 | 蓄光膜标识 |
| 门禁/安防 | TIA-942-B | 权限分级+生物识别 | 门框铭牌 |
六、Uptime Tier III/IV 标识对接
5.1 Tier III 可并行维护标识
Tier III 评级的核心要求是"可并行维护"——每一条链路、每一个组件维护时,系统不停运。标识须支持该模式:每条链路均配置独立位号、A/B 路独立标牌、维护时不影响正在运行链路的标识隔离。定期维护记录以标识卡形式固化于设备本体,便于 Uptime 评审员现场核验。
5.2 Tier IV 容错级标识
Tier IV 在 Tier III 基础上进一步要求系统可承受单一组件故障——任意 1 个组件故障不应导致停运。标识须支撑"双 2N"或"N+1"架构的清晰可视化:2N 标识(如 "PDU-A-1/PDU-A-2 双 2N")、N+1 冗余标识(如 "UPS-3 为 UPS-1/2 冗余")。标识清晰度直接影响 Tier IV 评审与日常运维响应速度。
七、文末 FAQ(常见问答)
Q1:模块化数据中心标识的核心合规号有哪些?
核心合规号包括 TIA-942-B《电信基础设施标准》(2025 版)、GB 50462-2015《数据中心基础设施设计规范》、GB 50174-2017《数据中心设计规范》、Uptime Institute Tier I-IV 评级标准、GB 13495-2026《消防安全标识》以及 ISO 7010 安全符号体系。锂电池场景还需衔接 GB/T 40090-2021 与 GB/T 36276-2018。
Q2:TIA-942-B 与 Uptime Tier 是什么关系?
TIA-942-B 与 Uptime Tier 体系高度对应:TIA-942-B 的 Rated-1/2/3/4 分别对应 Uptime Tier I/II/III/IV。TIA-942-B 更偏向电信基础设施(布线、设备承载、网络架构),Uptime Tier 更偏向可用性与可维护性(冗余配置、并行维护、容错)。两者在实际数据中心标识体系中常配合使用,TIA-942-B 提供基础,Uptime Tier 评定实际可用性。
Q3:冷通道与热通道的颜色规范是什么?
依据行业通行做法与 GB/T 4026《人机界面标志》衔接:冷通道采用蓝色标识(代表低温/制冷),热通道采用红色标识(代表高温/散热)。冷通道入口标识含机柜冷风流向箭头,热通道含机柜热风排出方向。冷热通道颜色不得混用,以免维护人员误操作影响气流组织。
Q4:气体灭火防护区的标识有何特殊要求?
气体灭火防护区标识必须包含:灭火剂类型与化学名称(如 IG-541、FM-200、Novec 1230)、保护区面积与体积、喷放延时(典型 30s)、人员疏散提示与方向、门外释放指示灯、声光报警器位置。释放前必须确保防护区内无人,门外应配置"气体喷放前请勿入内"显著警示牌与声光报警联动。
Q5:Tier III 与 Tier IV 标识的关键区别是什么?
Tier III 标识强调"可并行维护"——A/B 双路标识、维护时可不停运;Tier IV 标识在此基础上强调"容错"——双 2N 或 N+1 冗余标识、单一组件故障不影响系统运行。Tier IV 标识清晰度直接决定评审通过率与日常运维响应,建议采用激光镭雕或电子墨水屏实现高耐久性高辨识度。
