结论前置:LNG接收站标识的双链合规底线

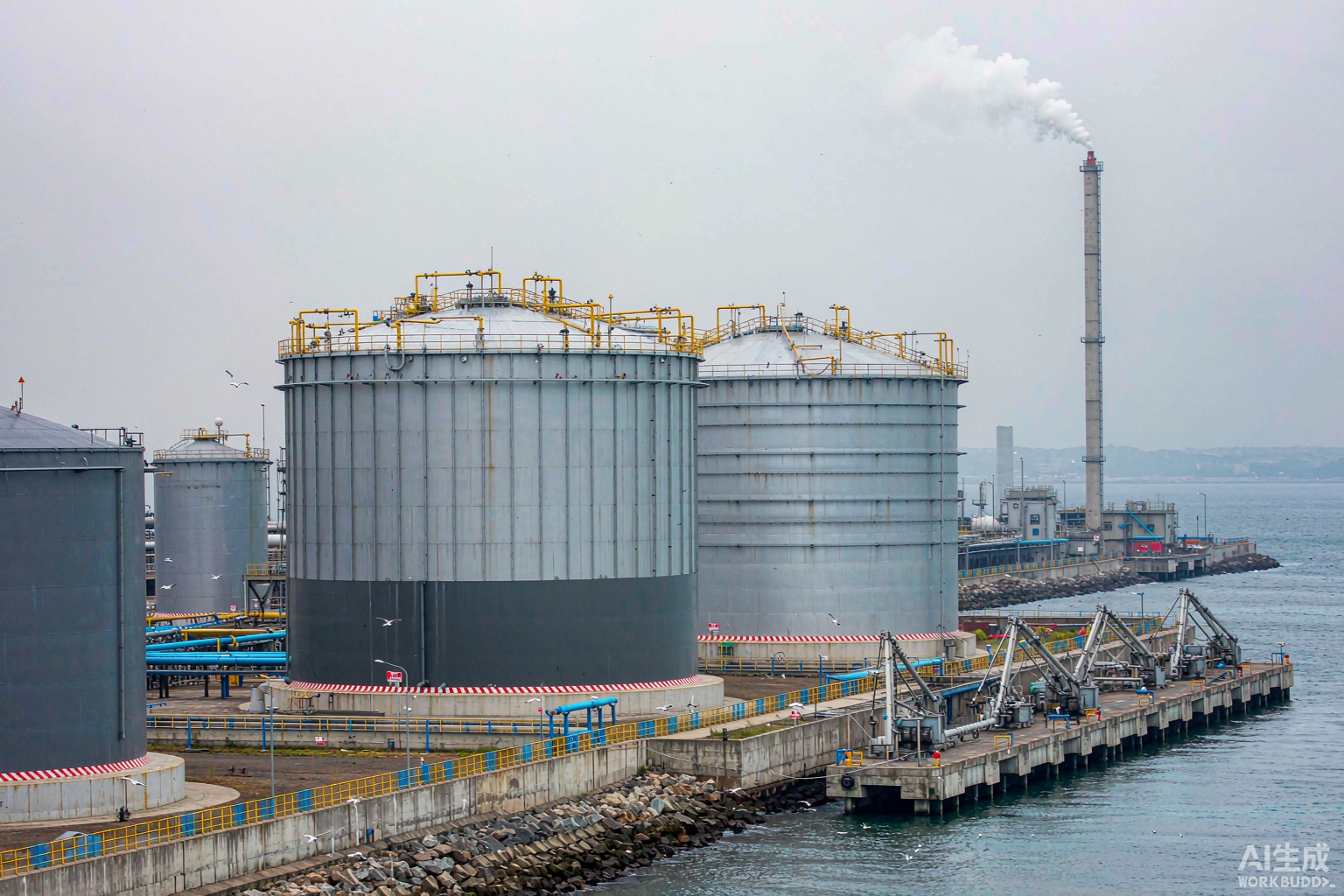

LNG接收站(LNG Receiving Terminal)是LNG产业链的最末端——LNG运输船在海港码头靠泊,通过卸料臂将-162℃的液态天然气卸入陆基超低温储罐,再经气化、低温泵外输、海陆管网并网到下游用户。这一节点的标识体系必须在两条合规链上同时构建:第一条是工程设计链——GB 51156-2015《液化天然气接收站工程设计规范》规定了站址选择、总平面布置、工艺系统、储罐设计、消防、安全与环境保护的完整框架,并明确第4.1.33、5.9.3、12.1.10、12.1.12、12.1.14条为强制性条文必须严格执行;第二条是工艺规范链——GB/T 20368-2021《液化天然气(LNG)生产、储存和装运》(2021版替代2012版)给出了LNG工艺、设备、储存、装运的通用安全要求。两条国标与GB 50016-2014《建筑设计防火规范》、GB 50058-2014《爆炸危险环境电力装置设计规范》、GB 13495-2026《消防安全标识》共同构成五重合规框架。标识缺失或错位将直接影响站场验收、消防验收、安全生产许可证申办与下游外输并网。本文从法规框架、超低温储罐区、卸料臂与码头区、BOG蒸发气与火炬、0/1/2防爆分区、应急疏散、选型对照表与FAQ八个维度拆解LNG接收站标识选型逻辑,提供可落地的博盾工业标识模块方案。
一、法规框架:五重合规的网状结构
1.1 GB 51156-2015:工程设计核心
GB 51156-2015《液化天然气接收站工程设计规范》由住建部2015-11-12发布、2016-06-01实施,由中国石油天然气集团公司与中国石油化工集团公司主编,中国寰球工程公司、中石化洛阳工程有限公司等参编,2024年10月批准英文版(Code For Design Of Liquefied Natural Gas Receiving Terminal)。规范共12章2个附录,覆盖总则、术语、站址选择、总图与运输、工艺系统、设备、液化天然气储罐、设备布置与管道、仪表及自动控制、公用工程与辅助设施、消防、安全/职业卫生和环境保护。第4.1.33条(站址防洪标准重现期≥100年)、5.9.3条(排放系统)、12.1.10条/12.1.12条/12.1.14条(安全管理与防火间距)为强制性条文,必须严格执行。OBE地震超越概率10%、SSE罕遇地震超越概率2%与GB 50011《建筑抗震设计规范》衔接,防洪标准按重现期不小于100年设计,LNG接收站不应设在抗震设防烈度9度及以上地区、蓄(滞)洪区、饮用水水源保护区、自然保护区。
1.2 GB/T 20368-2021:工艺规范衔接
GB/T 20368-2021《液化天然气(LNG)生产、储存和装运》是推荐性国标,2021版替代2012版,等效采用NFPA 59A《液化天然气(LNG)生产、储存和装运标准》。规范覆盖LNG工艺、设备、储存、装运的完整链条,与GB 51156-2015构成"设计+工艺"双链合规结构。规范的核心要点包括:LNG工艺的低温脆性与材料选择(9%镍钢、铝合金LNG储罐)、卸料臂的紧急脱离系统(ERS,允许在紧急情况下3秒内紧急释放)、BOG(Boil-Off Gas,蒸发气)处理工艺(再液化/压缩回流/火炬)、储罐围堰二次防漏(LNG全容罐2小时、二次围堰1小时)。两条国标互为补充:GB 51156-2015偏向工程布局与强制性条文,GB/T 20368-2021偏向工艺细节与安全距离。
1.3 GB 50016-2014 与 GB 50058-2014:防火防爆底线
GB 50016-2014《建筑设计防火规范》规定了LNG接收站建筑防火的强制性底线:储罐区的防火间距、应急疏散通道、火灾自动报警、灭火设施;GB 50058-2014《爆炸危险环境电力装置设计规范》规定了爆炸危险区域的0区/1区/2区划分、电气设备防爆等级(Ex d IIA/IIB T4/T6等)与标识警示。两条国标是LNG接收站消防验收与防爆验收的法律底线,与GB 51156-2015第11章消防、第12章安全共同构成完整的合规网络。
1.4 GB 13495-2026:通用安全标识基础
GB 13495-2026《消防安全标识》是国内消防安全标识的统一基础,与ISO 7010安全符号体系对接。在LNG接收站场景下,GB 13495-2026主要适用于安全出口、应急照明、灭火器位置与手动报警按钮标识;ISO 7010的W001(警告性)/E001(安全出口)/E002(应急出口)/P002(禁止烟火)系列安全符号作为补充,覆盖电气危险(E000系列)、禁止烟火(P002/P003)、指令(M系列)等场景。GB 13495-2026是强制性国标,标识本体必须通过国家消防认证。
二、超低温储罐区标识

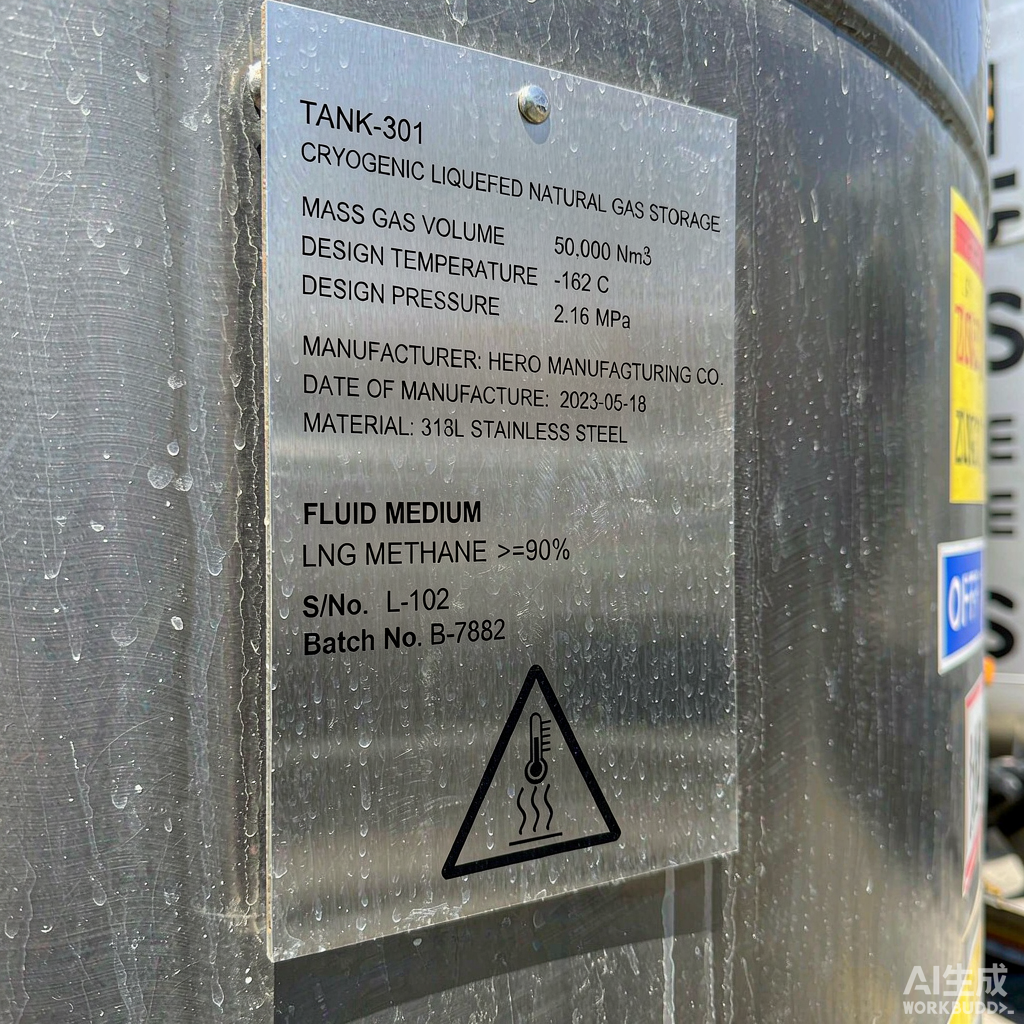

2.1 LNG储罐基础标识
LNG接收站的核心设备是超低温LNG储罐(常见16万m³、18万m³、22万m³、24万m³等级),储罐本体标识须包含:罐号、设计温度(-162℃)、设计压力(典型25 kPa内罐/外罐夹层-0.5 kPa)、介质(LNG甲烷≥90%)、容量(立方数)、地震设防烈度、抗震超越概率(OBE 10%/SSE 2%)、保冷方式(膨胀珍珠岩+玻璃棉)、检验周期(外部全面检验≤6年,内部检验≤12年)。标识基材必须耐低温,通常采用316L不锈钢或9%镍钢,字迹采用激光镭雕或丝印填充,在-196℃环境下不脆化、不脱落。
2.2 储罐保冷层与防护标识
LNG储罐的保冷层(典型厚度800-1200mm,三层:内层膨胀珍珠岩、中间层弹性玻璃棉、外层泡沫玻璃)与防护层是站场"看得见的合规标识"——保冷层外必须配置介质流向、温度区间、低温防护警示、应急处置流程标识。当保冷层出现异常(结霜、变形、裂缝)时,操作人员可凭警示标识快速识别并报告。建议罐体外壁每10m×10m设置一块基础标识,内容含设备位号、罐组代号、防火堤编号、应急联系电话。
三、卸料臂与码头区标识
3.1 卸料臂与紧急脱离系统(ERS)
卸料臂是LNG运输船与陆基储罐的关键连接设备(典型LNG卸料臂流量8,000-12,500 m³/h,单台臂径16英寸),必须配置以下标识:卸料臂位号、操作压力(典型1.0 MPa)、介质温度(-162℃)、操作步骤(图解+文字+紧急停车按钮位置)、紧急脱离系统(ERS)标识、应急处置流程。ERS标识是LNG作业的核心合规——卸料臂意外偏移或拖拽时,ERS可在≤3秒内紧急释放并自动关闭球阀,避免拉断事故。ERS操作步骤图必须置于每台卸料臂的明显位置,标识字迹≥150mm可读距离,符合GB 13495-2026对应急操作流程的要求。
3.2 码头区与栈桥标识
LNG码头区与栈桥的标识体系依JTS 165-5-2016《液化天然气码头设计规范》及相关码头作业规程配置,核心覆盖:码头作业区边界(警戒线)、船舶靠泊速度限制、登船梯与防坠落、码头应急集合点、紧急拖轮呼叫点、岸基消防设施、危化品车辆准入标识、防雷防静电接地标识。码头与栈桥是高盐雾、高湿度环境,标识基材必须为316L不锈钢或铝合金5083/5086系列,镭雕填充漆膜,确保10-15年耐久,部分易损点可采用钛合金或哈氏合金。
四、BOG蒸发气与火炬区标识
4.1 BOG处理系统标识
LNG储罐的蒸发气(BOG,Boil-Off Gas)处理是LNG接收站的工艺核心之一——大型接收站每天蒸发气量可达100-300 t/d。BOG处理路径主要有三条:(1)再液化(高压压缩机+混合冷剂,主要适用于大型站);(2)压缩回流至天然气外输管网;(3)火炬燃烧(BOG过剩或紧急时启用)。每条BOG工艺路径均应配置明确标识:管路流向、阀门位号、操作压力、温度、流量、紧急切断(ESD)阀门位置、可燃气体探测器(GD)位置。BOG系统的任何一点泄漏都可能形成可燃蒸气云,标识必须与GB 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》中的探测器布局协同。
4.2 火炬区与长明灯标识
火炬区是站场的高温高热辐射区域,LNG火炬燃烧温度通常在1000-1500℃,火炬顶部的火焰高度可达30-50m。火炬区标识须显著配置:长明灯状态指示(是否点燃)、防辐射热警示(35 kW/m²为人体耐受极限,距火炬≥40m)、撤离路线、禁止烟火标识、紧急集合点、火焰监测器位置。标识本体通常采用耐高温不锈钢或哈氏合金,埋地固定防止热变形,字号应满足30m外可读。
五、0/1/2防爆分区标识
5.1 爆炸危险区域划分
依GB 50058-2014,爆炸性气体环境分为三个区域:0区(连续出现或长期出现爆炸性气体混合物的场所,如LNG储罐内壁、密闭装卸接口)、1区(在正常运行时可能出现爆炸性气体混合物的场所,如卸料臂围堰内、BOG压缩机厂房内)、2区(在正常运行时不可能出现,即使出现也仅是短时存在的场所,如工艺装置外围、LNG装车区)。防爆分区标识须明确标注分区编号、气体类别(典型LNG泄漏甲烷,归属IIA类)、温度组别(LNG闪点-188℃,温度组别T6,≤85℃)。
5.2 防爆电气与防雷标识
0/1/2防爆分区的电气设备(机泵、阀门执行器、仪表、灯具)必须配置防爆标识:防爆等级(Ex d IIA T6典型)、制造商信息、防爆合格证号、检验周期、责任人。防雷接地标识对应GB 50057-2010《建筑物防雷设计规范》,接地电阻≤10Ω(独立接地≤4Ω,合并接地≤1Ω),接地点标识、检测日期、维护负责人需每年检测更新。LNG站场属于爆炸危险场所,雷电防护检测周期为每半年一次,标识必须同步更新。
六、应急疏散与消防标识
6.1 应急疏散体系
LNG接收站的应急疏散以储罐区为核心:每个LNG罐组配置独立疏散路线,疏散门、楼梯、通道标识依GB 13495-2026应急照明与疏散指示系统配置。LNG池火(Pool Fire)是LNG泄漏后的典型场景,火焰温度约1900℃,辐射热35 kW/m²,周围人员需在30秒内撤离至3×罐直径以外(典型240m以上)。应急疏散标识应特别关注:风向标(便于选择上风向撤离路线)、紧急集合点、应急呼叫分机位置、防毒面具与隔热服储物柜位置。
6.2 消防设施与气体检测
LNG站场消防设施以干粉灭火、水喷雾冷却、高倍数泡沫为主:罐组周围配置固定式水喷雾喷头(典型供水强度10.2 L/min·m²),驱动干粉灭火系统(典型储粉量≥5000 kg),移动式高倍数泡沫灭火与泡沫枪。消防标识含:灭火器配置图(每台灭火器上方标识编号、类型、容量、失效期)、消防水炮位号、报警按钮位置、消防车道与登高面边界。LNG站场通常采用可燃气体探测器(红外/催化燃烧式)在卸料臂、储罐围堰、BOG压缩机周边密布,识别可燃气体浓度阈值25% LEL(爆炸下限)。
七、LNG接收站工程标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| LNG储罐本体 | GB 51156-2015 / GB/T 20368-2021 | 罐号+温度-162℃+介质+容量 | 316L不锈钢,激光镭雕 |
| 保冷层防护 | GB/T 20368-2021 | 介质流向+低温警示+应急处置 | 耐低温胶贴+金属标牌 |
| 卸料臂与ERS | GB 51156-2015 / GB/T 20368 | 位号+流量+ERS操作步骤 | 不锈钢钣金,字≥150mm |
| 码头区栈桥 | JTS 165-5-2016 / GB 50016 | 靠泊+登船+警戒线+应急点 | 316L不锈钢/铝合金5083 |
| BOG工艺路径 | GB 51156 / GB/T 20368 / GB 50493 | 管路+阀门+ESD+GD | 不锈钢标牌+流向箭头 |
| 火炬区 | GB 51156-2015 / GB 50016 | 长明灯+辐射热+撤离路线 | 耐高温哈氏合金/不锈钢 |
| 0/1/2防爆分区 | GB 50058-2014 | 分区编号+气体类别+温度组别 | 防静电不锈钢,黄黑警示 |
| 防雷接地 | GB 50057-2010 | 接地电阻+检测日期+责任人 | 铜牌标牌,接地电阻≤10Ω |
| 应急疏散路线 | GB 13495-2026 / GB 50016 | 风向标+集合点+撤离路线 | 蓄光型,应急照明失效可用 |
| 消防设施 | GB 13495-2026 / GB 50016 | 灭火器+消防水炮+报警按钮 | 红白警示标牌 |
| 可燃气体探测 | GB 50493-2019 | 阈值25%LEL+声光报警 | 红色三角警示+编号 |
八、安装施工要点
8.1 耐低温与盐雾双重考验
LNG接收站是高盐雾(海港)+超低温(-162℃)+潮湿三重环境叠加,标识基材必须耐三重考验:低温脆化(-196℃环境下不开裂)、盐雾腐蚀(316L不锈钢耐受度≥ISO 12944 C5-M)、紫外老化(10年以上的耐候性)。博盾工业LNG标识系列采用316L不锈钢+特殊耐低温涂层,可在-196℃到+50℃区间正常工作,关键紧固件采用钛合金或哈氏合金,焊点做防腐钝化处理。
8.2 防雷防静电与等电位
LNG接收站的所有金属标识必须与罐体或栈桥做等电位连接,接地电阻≤10Ω(独立接地≤4Ω、合并接地≤1Ω)。卸料臂、BOG管路、码头栈桥的标识与防雷接地共用接地网,避免雷电感应与静电积聚引发的次生事故。静电接地点标识应明确"接地电阻+检测日期+维护责任人",每年5月雷雨季前和10月雷雨季后各检测一次。
九、验收合规与运营检查
9.1 站场验收节点
LNG接收站标识体系的验收贯穿三个节点:(1)工程竣工验收——现场逐项核对设计文件与标识本体一致性;(2)消防验收——依GB 50016-2014与GB 13495-2026对疏散、灭火、火灾报警标识核查;(3)防爆验收——依GB 50058-2014对0/1/2分区与防雷接地核查。三项验收合格后方可申办安全生产许可证与试运行。运营后,标识需纳入HSE(健康、安全、环境)管理体系,每月对应急疏散、消防设施、可燃气体探测器、防雷接地标识做一次例行巡检,每季度对全站标识做一次全面评估,确保标识本体清晰、定位准确、信息更新及时。
9.2 应急演练与标识更新
应急演练是LNG接收站HSE管理的核心:每半年开展一次综合应急演练(泄漏、火灾、地震),检验标识体系的实战可用性。演练后的"标识复盘"应纳入运营改进流程——任何标识不清、缺位、错位、字迹模糊、防爆标识遗漏都是改进项,需建立台账追踪整改,直至闭环。LNG接收站的全寿命周期长达30-50年,标识体系应每5年做一次"标识完整性评估",依据现行标准进行更新(例如2026年GB 13495-2026实施后已上线储罐区疏散标识升级)。
