结论前置:海上升压站标识的合规底线
海上升压站(Offshore Substation, OSS)是海上风电场的核心电气设施,负责将风机输出的低压电能升至高压并通过海底电缆送至陆上集控中心。标识体系必须在四条合规链上同时构建。第一条是船级社标准:DNV-OS-H205《Offshore Wind Substations》给出 OSS 的设计、建造与标识要求,与 IEC 60079 系列防爆标准衔接;第二条是国家标准:GB/T 30966.1-2022《风电场监控通信 第1部分:原则与一般要求》规定风电场监控通信的标识内容;第三条是高压配电:GB 50060-2008《3~110kV 高压配电装置设计规范》规定高压设备标识与安全距离;第四条是爆炸危险环境:GB 50058-2014《爆炸危险环境电力设计规范》规定 Zone 1/Zone 2 防爆分区标识。标识缺失或错位将直接影响船级认证、电网并网验收与运行维护安全。本文从法规框架、主变压器与中压开关柜标识、集控中心与海底电缆登陆段标识、防爆分区与消防、运维与 FAQ 六个维度,拆解海上升压站标识选型逻辑,提供可落地的博盾工业标识模块方案。
一、法规框架:四链合一的合规体系
1.1 船级社标准:DNV-OS-H205
DNV-OS-H205《Offshore Wind Substations》是挪威船级社(DNV)针对海上风电升压站的标准,涵盖结构、机械、电力、防腐、消防与标识要求。标识相关条款包括:主变压器铭牌(额定容量 MVA / 额定电压 kV / 短路阻抗 / 冷却方式)、中压开关柜柜号与回路标识、集控中心房间标识(控制室 / 继保室 / 通信室 / 蓄电池室)、海底电缆登陆段(J-tube 与电缆标识)。DNV-OS-H205 同时引用 IEC 60079-10-2《粉尘爆炸区域分类》与 IEC 60079-14《电气装置设计》,衔接防爆分区标识。
1.2 国标:GB/T 30966.1-2022 与 GB 50060
GB/T 30966.1-2022《风电场监控通信 第1部分:原则与一般要求》规定了风电场监控通信系统的标识内容,包括通信设备(光纤 / 交换机 / 路由器 / 服务器)型号、IP 地址段、VLAN 划分、监控点位(SCADA)标识。海上升压站作为风电场 SCADA 的核心节点,标识须支持远动通信、AGC/AVC 控制、保护动作事件记录。GB 50060-2008《3~110kV 高压配电装置设计规范》规定了高压设备标识与安全距离,典型 OSS 升压至 220kV 或 66kV,标识须按 GB 50060 配置带电标识与安全围栏。
1.3 防爆与消防:GB 50058-2014 与 GB 50016
海上升压站的主变压器与开关柜可能含有绝缘油(油浸式)或 SF6 气体,GB 50058-2014《爆炸危险环境电力设计规范》规定 Zone 1/Zone 2 防爆分区标识,主变压器室、高压电缆夹层、电缆井须配置"当心触电""禁止烟火""爆炸危险"等警示。GB 50016-2014《建筑设计防火规范》与 GB 13495-2026《消防安全标识》衔接,规定消防通道、灭火器位置、应急照明与疏散路径标识。
二、主变压器与中压开关柜标识

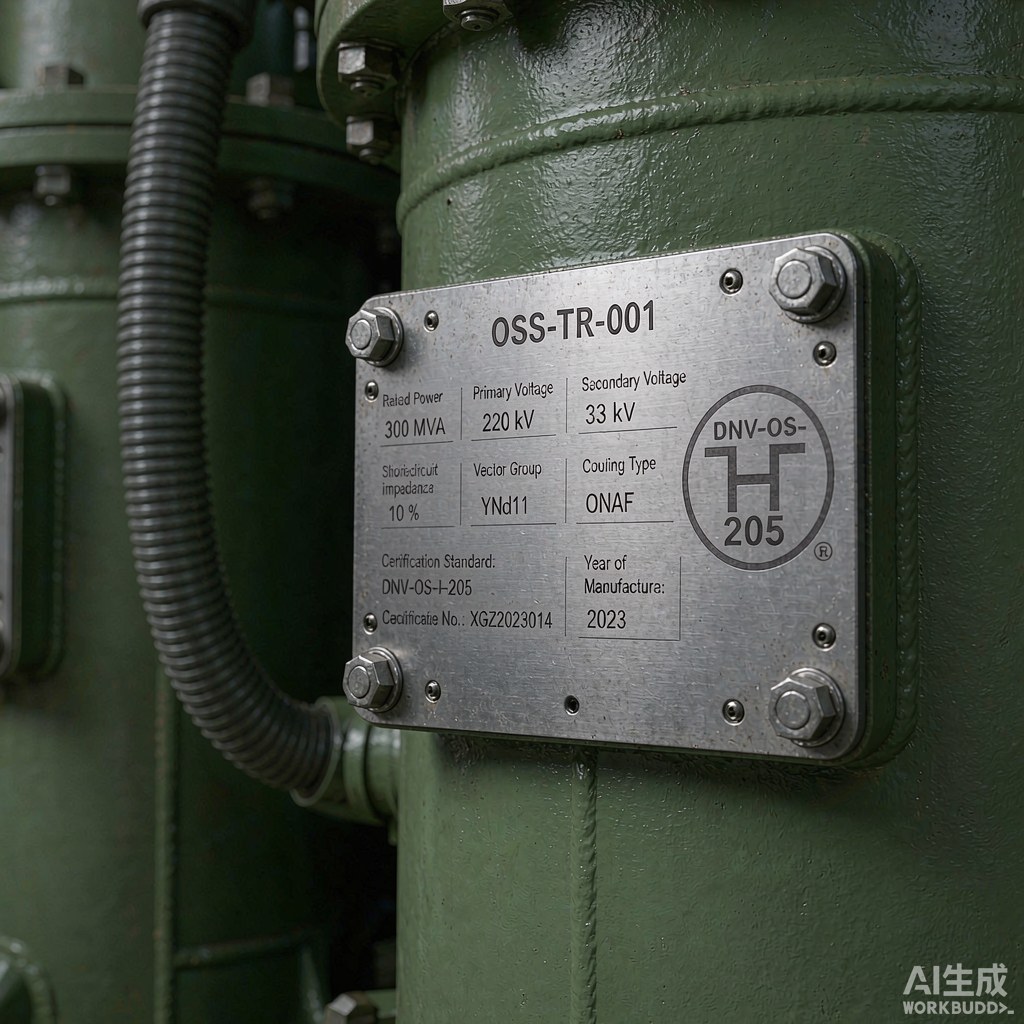

2.1 主变压器铭牌
依据 DNV-OS-H205 与 GB 50060,海上升压站主变压器铭牌须配置:设备位号(如 OSS-TR-001)、额定容量(典型 200-500 MVA)、额定电压(如 66kV/220kV 或 33kV/132kV)、短路阻抗(典型 8-12%)、冷却方式(ONAN/ONAF/ODAF)、油重/kg、连接组别(Yd11 / YNd11)、绝缘等级(A/F/H)。铭牌建议采用 316 不锈钢镭雕或丝印填充,耐受海上盐雾与紫外 10 年以上。铭牌内容须与出厂试验报告、型式试验报告一致。
2.2 中压开关柜柜号与回路
海上升压站中压开关柜(如 33kV 或 66kV)按风机回路配置,每台风机对应一面柜,典型容量 5-10 MW/回路。柜号标识建议:A1-001、A1-002……A1-NNN(代表风电场 A 区第 NNN 号回路),与 SCADA 系统一一对应。回路标识含:进线/出线、电缆规格、CT 变比、保护配置、过流/速断/距离保护定值。柜门配置"高压危险""禁止合闸""已接地"等警示标识,符合 GB 50060 与 GB 50058 双重要求。
三、集控中心与海底电缆登陆段标识
3.1 集控中心房间标识
集控中心是海上升压站的"大脑",含控制室、继保室、通信室、蓄电池室、UPS 室、空调机房。房间标识须清晰区分功能区,配置门牌(房间名称 + 编号)、警示标识(电池室"禁止烟火""爆炸危险""当心腐蚀")、应急疏散图(GB 13495-2026 + GB 50016-2014)。蓄电池室(典型阀控式铅酸 VRLA 或磷酸铁锂 LFP)须配置 GB 50058-2014 防爆标识与 GB/T 40090-2021 储能安全标识(若为锂电)。
3.2 海底电缆登陆段(J-tube)
海底电缆登陆段是 OSS 至陆上集控中心的连接枢纽,通过 J-tube(电缆保护管)登陆。J-tube 须配置:电缆编号(如 EXP-001-CB-220kV-A1)、电缆规格(导体截面 mm²、绝缘 XLPE / EPR、铠装、光纤复合)、电压等级(kV)、长度(km)、敷设日期、运维单位。电缆标识与 SCADA 系统一致,支持远动监测温度/载流量。J-tube 入口须配置"高压危险""禁止踩踏""电缆保护"等警示。
四、防爆分区与消防
3.3 防爆分区标识
依据 GB 50058-2014《爆炸危险环境电力设计规范》与 IEC 60079-10-2,海上升压站可能形成爆炸危险环境的区域包括:主变压器室(含变压器油)、高压电缆夹层、电缆井、SF6 气体配电室。Zone 1/Zone 2 分区标识须清晰可见,采用防静电材质(避免静电火花),颜色为黄底黑字三角警示。Zone 1 区域电气设备须符合 Ex d IIA T3 或更高等级,Zone 2 区域符合 Ex e IIA T3 或 Ex nA IIA T3。
3.4 消防与气体灭火
海上升压站通常采用气体灭火(IG-541、FM-200、Novec 1230)或细水雾灭火,避免水喷雾对电气设备的二次损害。气体灭火防护区门外须配置:灭火剂类型与容量(IG-541 典型 50-80% 浓度)、喷放延时(30-60s)、门外释放指示灯、声光报警器位置。消防通道与疏散路径标识按 GB 13495-2026 与 ISO 7010 配置,采用蓄光膜或应急照明协同。
五、海上升压站标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| 主变压器铭牌 | DNV-OS-H205 / GB 50060 | 容量/MVA+电压/kV+连接组别 | 316 不锈钢镭雕 |
| 中压开关柜 | DNV-OS-H205 / GB 50060 | 柜号+回路+保护定值 | 激光镭雕铭牌 |
| 集控中心房间 | GB/T 30966.1-2022 | 房间功能+编号+警示 | 亚克力门牌 |
| 海底电缆登陆段 | DNV-OS-H205 | 电缆编号+规格+电压 | 耐腐蚀铭牌 |
| 防爆分区 | GB 50058-2014 | Zone 1/2 + Ex 等级 | 防静电三角警示 |
| 气体灭火 | GB 13495-2026 | 灭火剂+延时+疏散 | 红色警示牌 |
| SCADA 监控点 | GB/T 30966.1-2022 | 点位号+IP+VLAN | 设备铭牌 |
六、运维与人员安全
5.1 海上运维标识
海上升压站运维依赖船舶与直升机,标识须支持海上高盐雾、高湿度、强风浪场景。运维标识包括:登船点(码头/直升机平台)、救生设备(A.1116(30) 与 GB 16557-2023)、高压设备安全围栏与带电标识、应急疏散路径。登船点配置防滑标识(W011)与最大载员,直升机平台配置安全网与最大起降重量标识。
5.2 远程监控与状态标识
海上升压站通常无人或少人值守,SCADA 系统远程监控关键设备状态。设备状态标识含:运行/备用/检修/故障(颜色:绿/黄/蓝/红,符合 GB/T 4026《人机界面标志》)、保护动作事件记录、AGC/AVC 调节状态。运维人员到站后可通过现场标识 + 远动数据双重确认设备状态。
七、文末 FAQ(常见问答)
Q1:海上升压站标识的核心合规号有哪些?
核心合规号包括 DNV-OS-H205《Offshore Wind Substations》、GB/T 30966.1-2022《风电场监控通信 第1部分》、GB 50060-2008《3~110kV 高压配电装置设计规范》、GB 50058-2014《爆炸危险环境电力设计规范》、IEC 60079-10-2《粉尘爆炸区域分类》、IEC 60079-14《电气装置设计》、GB 50016-2014《建筑设计防火规范》、GB 13495-2026《消防安全标识》,以及 IMO A.1116(30) 船用安全标志(海上运维场景)。
Q2:DNV-OS-H205 与 GB/T 30966.1-2022 是什么关系?
DNV-OS-H205 是船级社标准,侧重 OSS 的结构、机械、电力、防腐与消防,标识要求集中在设备铭牌与房间功能。GB/T 30966.1-2022 是国家标准,侧重风电场监控通信,标识要求集中在 SCADA 系统点位、通信设备 IP/VLAN。两者配合使用:DNV-OS-H205 提供设备基础标识,GB/T 30966.1-2022 提供监控通信标识。
Q3:海上升压站与海上风电平台的标识区别是什么?
海上风电平台(典型 id=67 主题)侧重平台本身与 IECEx 防爆、IMO 海上应急(救生/集合站/救生筏),标识偏向 SOLAS/IMO/A.1116(30) 体系。海上升压站侧重电气设施(主变压器/开关柜/SCADA),标识偏向 DNV-OS-H205/GB/T 30966/GB 50060/GB 50058 体系。两者在风电场中是不同物理结构,前者支撑风机运转,后者支撑电能汇集与送出。
Q4:海上升压站的防爆分区如何标识?
依据 GB 50058-2014 与 IEC 60079-10-2,海上升压站可能形成爆炸危险环境的区域包括主变压器室(含油)、高压电缆夹层、电缆井、SF6 配电室。Zone 1 区域标识为黄底黑字"Zone 1 + Ex d IIA T3",Zone 2 区域为"Zone 2 + Ex e IIA T3 / Ex nA IIA T3"。标识材质采用防静电黄铜或不锈钢,避免静电火花引爆。Zone 内电气设备选型须符合对应 Ex 等级。
Q5:海上升压站的运维标识与人员安全有何特殊要求?
海上升压站运维标识须支持海上高盐雾、高湿度场景,基材选用 316 不锈钢或钛合金,紧固件采用热镀锌或不锈钢,焊点做防腐处理。人员安全标识包括:登船点(防滑 + 最大载员)、直升机平台(安全网 + 最大起降重量)、高压设备安全围栏与带电标识、应急疏散路径(蓄光膜 + 应急照明)、救生设备(A.1116(30) + GB 16557-2023)。运维人员到站后须先确认设备状态(运行/备用/检修/故障),通过现场标识 + 远动数据双重确认。
