结论前置:分布式光伏并网标识的合规底线
分布式光伏并网(工商业屋顶电站与地面集中电站,典型单站容量 0.4-6 MWp,接入 10 kV 或 380 V 配电网)是中国新型电力系统建设的核心增量。标识体系必须在四条链路同时构建。第一条是国家强制施工标准:GB 50794-2012《光伏发电站施工规范》规定施工全过程的标识、警示与强制性条文(5.3.4 组件安装、5.3.5 阵列接线、5.4.3 汇流箱、5.5.4 逆变器、6.4.4/6.4.5 系统调试);第二条是国标并网设计:GB/T 50866-2013《光伏发电站接入电力系统设计规范》规定 35 kV 及以上并网的光伏发电站设计,GB/T 19964-2012《光伏发电站接入电力系统技术规定》补充电能质量、功率控制与保护要求,GB/T 29319-2012《光伏发电系统接入配电网技术规定》规范 10 kV 及以下接入;第三条是建筑物防雷:GB 50057-2010《建筑物防雷设计规范》第三、四类防雷建筑与接闪器/引下线/接地装置标识,是屋顶光伏阵列的强制要求;第四条是消防安全:GB 50016-2014《建筑设计防火规范》衔接 GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-08-01 实施,替代 GB 15630-1995),规定光伏组件阵列的防火分区与消防通道标识。标识缺失或错位将直接影响电网公司并网验收、运行维护安全与保险理赔。本文从法规框架、光伏组件阵列、逆变器并网柜、防雷与接地、消防与运维五个维度,拆解分布式光伏并网标识选型逻辑,提供可落地的博盾工业标识模块方案。
一、法规框架:四链合一的合规体系
1.1 国家强制施工标准:GB 50794-2012
GB 50794-2012《光伏发电站施工规范》(住建部 2012-06-28 发布,2012-11-01 实施)是分布式光伏施工的强制国家标准,适用于新建、改建和扩建的地面及屋顶并网型光伏发电站(不适用于建筑一体化 BIPV)。标识相关强制性条文:第 5.3.4 条规定光伏组件安装标识(组件型号、峰值功率 Wp、开路电压 Voc、短路电流 Isc、最大系统电压);第 5.3.5 条规定阵列接线标识(组串编号、极性、绝缘等级);第 5.4.3 条规定汇流箱标识(进线/出线回路、熔断器规格、最大直流电压);第 5.5.4 条规定逆变器安装标识(型号、额定功率、MPPT 路数、交流输出);第 6.4.4 条规定逆变器调试标识(并网/孤岛保护定值、电能质量阈值);第 6.4.5 条规定系统并网调试标识(同期点、相位、频率、电能质量)。
1.2 国标并网设计:GB/T 50866-2013 + GB/T 19964-2012
GB/T 50866-2013《光伏发电站接入电力系统设计规范》(住建部 2013-01-28 发布,2013-09-01 实施)适用于 35 kV 及以上并网、10 kV(6 kV)电压等级接入公共电网的新建、改建和扩建光伏发电站接入电力系统设计,标识要求集中在并网点(PCC)设备铭牌、有功/无功控制点、保护定值、远动通信信息。GB/T 19964-2012《光伏发电站接入电力系统技术规定》规定电能质量(谐波 THD ≤ 3%、电压偏差 ±7%、频率 49.5-50.5 Hz、功率因数 ±0.95 可调)、功率控制(有功功率变化率、防孤岛保护、低电压穿越 LVRT)、运行适应性(频率异常响应、电压异常响应)。两项标准配合:GB/T 50866 规定"硬件接入",GB/T 19964 规定"软件性能"。
1.3 配电网接入:GB/T 29319-2012
GB/T 29319-2012《光伏发电系统接入配电网技术规定》适用于通过 10 kV 及以下电压等级接入配电网的光伏发电系统,补充了分布式光伏(尤其是 380 V 低压接入的小型工商业屋顶项目)的并网技术要求,包括电能质量、功率控制、保护与电能计量。分布式光伏并网标识须支持电能计量(关口表、逆功率检测)、远程监控(SCADA 点位、AGC/AVC 控制)。
1.4 建筑物防雷:GB 50057-2010
GB 50057-2010《建筑物防雷设计规范》是屋顶光伏阵列的强制标准。工商业屋顶光伏阵列高度通常 0.5-2 m(组件+支架),对原建筑物防雷类别有影响(原第三类可能升级为第二类)。标识要求:接闪器(避雷带/避雷针)位置标识、引下线标识(≥2 根,沿建筑物四周均匀布置)、接地装置标识(接地电阻 ≤10 Ω,共用接地 ≤1 Ω)。屋顶光伏阵列的金属支架须与建筑物防雷接地可靠连接,标识同步配置。

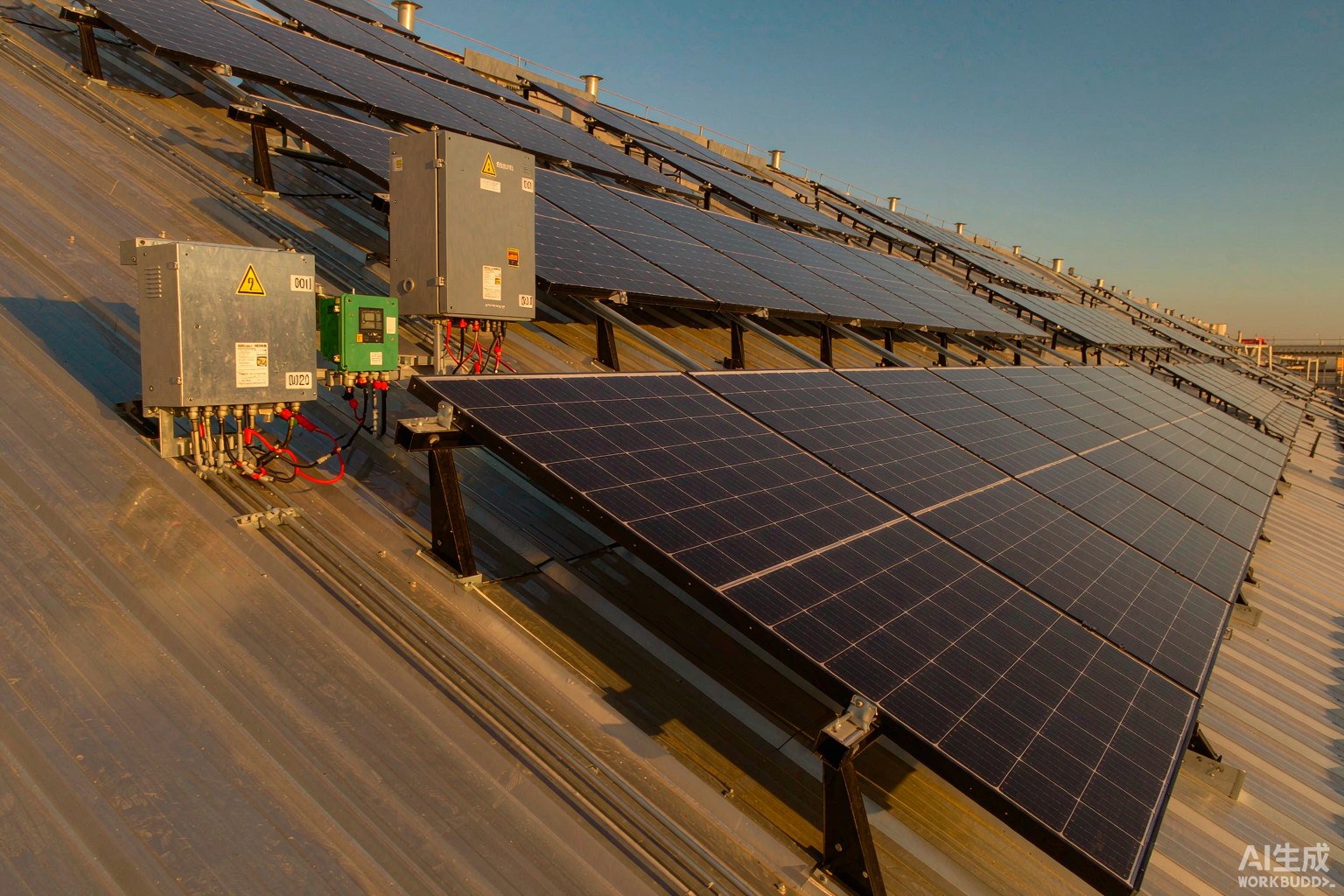

二、光伏组件阵列标识
2.1 组件铭牌与电气参数
依据 GB 50794-2012 第 5.3.4 条,光伏组件铭牌须标注:峰值功率 Pmax(Wp)、开路电压 Voc(V)、短路电流 Isc(A)、最大工作电压 Vmp(V)、最大工作电流 Imp(A)、最大系统电压 Vsys(典型 1000 V 或 1500 V)、组件效率 η(%)-)、开路电压温度系数(%/℃)、短路电流温度系数(%/℃)。铭牌建议采用激光刻蚀或耐紫外覆膜,户外寿命 25 年以上,与组件同寿命。组件背板标识包括:批次号、生产日期、序列号(支持逆变器故障溯源)。
2.2 组串与阵列标识
依据 GB 50794-2012 第 5.3.5 条,光伏组串(典型 20-24 块组件串联,组串电压 600-1000 V DC)须配置组串编号(如 A1-S01 至 A1-S40,代表 A 区第 1-40 个组串)、极性标识(+/-,红色为正、蓝色或黑色为负)、接线盒防护等级(IP67/IP68)。组串至汇流箱的直流电缆(典型 4-6 mm² PV-1F 直流专用电缆)须沿线缆槽或穿管敷设,每 5-10 m 配置电缆编号标识。阵列布置图(单线图)须张贴于汇流箱室或逆变器室墙面,与现场一致。
三、逆变器与并网柜标识
3.1 逆变器铭牌与 MPPT

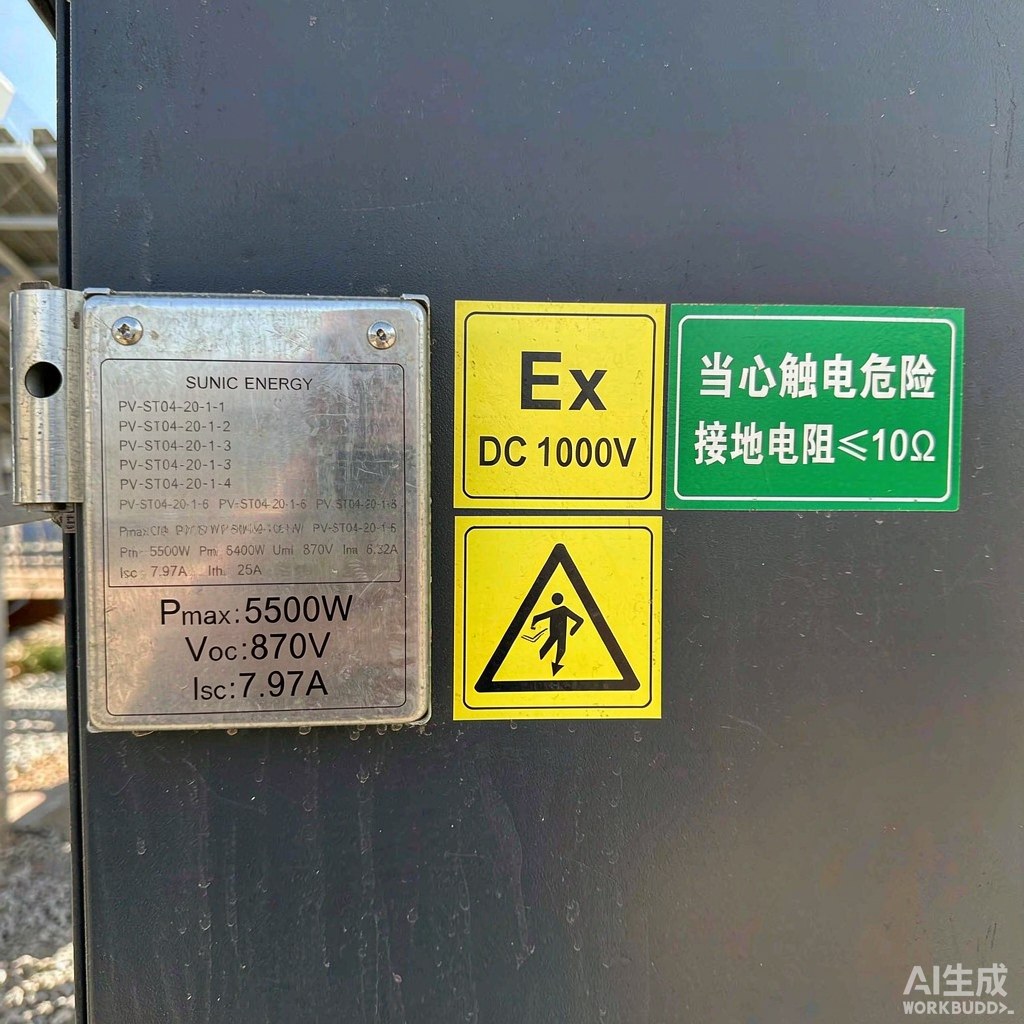

依据 GB 50794-2012 第 5.5.4 条与 GB/T 19964-2012,逆变器(典型 10-100 kW 组串逆变器或 100-2500 kW 集中逆变器)铭牌须标注:额定交流输出功率(kW)、最大直流输入功率(kWp)、最大直流输入电压(V)、MPPT 电压范围(V)、MPPT 路数(典型 4-12 路)、最大交流输出电流(A)、额定电网电压(V)、频率(Hz)、功率因数可调范围(±0.8-1)、防护等级(IP65/IP66 户外型)、工作温度范围(典型 -25℃ 至 +60℃)。逆变器本体配置运行/故障/通信状态指示灯(LED),标识清晰可辨。
3.2 并网柜与直流开关
并网柜(含并网断路器、电能质量监测、防孤岛保护、AGC/AVC 接口)是分布式光伏与配电网的分界点(PCC)。标识须配置:并网柜编号(如 PCC-A1)、进线/出线开关标识、直流侧开关(典型 1000 V DC 或 1500 V DC 隔离开关,GB 50794 第 5.4.3 条要求)标识、最大直流电压/电流、开关操作步骤警示。直流侧断电后的残余电荷警示(组件在断开后仍带有电压,需等待电容放电)是 GB 50794 与 IEC 62548 的强制要求。
3.3 汇流箱与熔断器
汇流箱(典型 8-24 路进线,1-2 路出线)须配置:箱体编号(如 CB-A1)、进线回路编号与极性、熔断器规格(A,典型 15-30 A DC)、最大直流电压(典型 1000 V 或 1500 V DC)、防护等级(IP65)。熔断器熔断警示标识(熔断后需更换同规格)清晰可辨。直流电弧故障检测(AFCI)标识依据 GB 50794 与 UL 1699B,降低火灾风险。
四、防雷与接地标识
4.1 接闪器与引下线
依据 GB 50057-2010 第 4 章,屋顶光伏阵列接闪器(避雷带/避雷针)标识含:接闪器类型、材料规格(热镀锌圆钢 Φ12 mm 或扁钢 50×5 mm)、保护范围(滚球法,第三类防雷建筑滚球半径 60 m)。引下线标识沿建筑物四周均匀布置,典型间距 ≤25 m(第三类防雷),标识包括引下线编号、规格、走向。屋顶光伏阵列的金属支架须与接闪器/引下线可靠连接,连接点配置接地标识。
4.2 接地装置与接地电阻
依据 GB 50057-2010 第 5 章与 GB 50794-2012 第 5.8 节,接地装置标识包括:接地体类型(水平接地体/垂直接地体/基础接地体)、材料规格(热镀锌角钢 50×50×5 mm 或铜包钢 Φ14 mm)、埋设深度(≥0.5 m 水平,≥0.6 m 垂直)、接地电阻(防雷接地 ≤10 Ω,共用接地 ≤1 Ω,与 GB 50065-2019《交流电气装置的接地设计规范》衔接)。接地测试点标识(可断开测试点,典型每 20-30 m 设 1 个)清晰可见。屋顶光伏阵列的金属支架、设备外壳、金属电缆桥架须等电位连接,标识同步。
五、消防与运维标识
5.1 防火分区与消防通道
依据 GB 50016-2014 第 8 章与 GB 13495.3-2026 第 7 章(2026-08-01 实施的最新版消防安全标志设置要求,新增综合管廊、汽车加油加气加氢站、储能电站等场景),分布式光伏阵列的防火分区标识包括:阵列分隔(每 2-3 个组串配置 1 m 宽防火间距)、消防通道(清晰可辨,标识齐全)、灭火器位置(干粉/二氧化碳,每 50-100 m² 配置 1 具)。屋顶光伏阵列须配置电气火灾监控系统(GB 14287 系列)与直流电弧故障检测(AFCI),降低火灾风险。
5.2 运维与状态标识
运维标识含:组件阵列巡检路线、汇流箱/逆变器/并网柜巡检点、SCADA 监控点(IP 地址、VLAN 划分)、运行/备用/检修/故障状态标识(颜色:绿/黄/蓝/红,符合 GB/T 40262)。运维人员巡检路径与应急疏散路径须清晰可辨,夜间可识别(蓄光膜或应急照明)。运维单位标识与联系电话配置齐全,便于应急联络。
六、分布式光伏并网标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| 组件铭牌 | GB 50794-2012 5.3.4 | Pmax/Voc/Isc/Vsys | 激光刻蚀 25 年 |
| 组串极性 | GB 50794-2012 5.3.5 | 组串编号+/-极 | 耐紫外覆膜 |
| 汇流箱 | GB 50794-2012 5.4.3 | 回路+熔断器+最大 DC V | 激光镭雕铭牌 |
| 逆变器铭牌 | GB 50794-2012 5.5.4 | 功率+MPPT+电网参数 | 厂家原配+自配辅助 |
| 并网柜 | GB/T 50866-2013 | PCC+开关+保护定值 | 亚克力铭牌 |
| 直流开关 | GB 50794-2012 | DC 1000V/1500V 警示 | 防触电标牌 |
| 接闪器/引下线 | GB 50057-2010 | 材料+保护范围+走向 | 热镀锌标签 |
| 接地装置 | GB 50057-2010 | 接地电阻+埋设深度 | 不锈钢测试点标识 |
| 消防通道 | GB 13495.3-2026 | 通道+灭火器+疏散 | 蓄光膜+应急照明 |
| SCADA 监控 | GB/T 29319-2012 | 点位号+IP+VLAN | 设备铭牌 |
七、运维与人员安全
7.1 直流高压安全
光伏组串电压典型 600-1000 V DC,部分 1500 V DC 系统电压更高。运维人员须配置:高压绝缘工具(GB/T 12706 耐压等级)、个人防护装备(绝缘手套、绝缘鞋、面罩)、直流电弧防护服(ATPV ≥ 8 cal/cm²,符合 NFPA 70E)、残余电荷放电工具。GB 50794-2012 第 5.4.3 条与 IEC 62548 规定直流侧操作前的断电与放电流程,标识配置警示。屋顶光伏阵列的边缘防护(防坠落,GB 6095-2021 安全带)是强制要求。
7.2 远程监控与状态标识
分布式光伏通常接入电网公司 SCADA 系统,远程监控关键设备状态。设备状态标识含:运行/备用/检修/故障(颜色:绿/黄/蓝/红,符合 GB/T 40262)、发电功率实时显示、AGC/AVC 调节状态、并网点电能质量数据。运维人员到场后可通过现场标识 + 远动数据双重确认设备状态。夜间或恶劣天气下,标识的可见性尤为重要,建议配置反光膜或自发光标识。
八、文末 FAQ(常见问答)
Q1:分布式光伏并网标识的核心合规号有哪些?
核心合规号包括 GB 50794-2012《光伏发电站施工规范》(强制)、GB/T 50866-2013《光伏发电站接入电力系统设计规范》、GB/T 19964-2012《光伏发电站接入电力系统技术规定》、GB/T 29319-2012《光伏发电系统接入配电网技术规定》、GB 50057-2010《建筑物防雷设计规范》(强制)、GB 50016-2014《建筑设计防火规范》、GB 13495.3-2026《消防安全标志 第3部分:设置要求》(替代 GB 15630-1995)、GB 50065-2019《交流电气装置的接地设计规范》、GB/T 40262《人机界面标志标识》。
Q2:GB/T 50866-2013 与 GB/T 19964-2012 是什么关系?
GB/T 50866-2013 适用于 35 kV(20 kV)及以上电压等级并网以及 10 kV(6 kV)电压等级接入公共电网的光伏发电站接入电力系统设计,侧重硬件接入与并网点设计。GB/T 19964-2012 适用于光伏发电站接入电力系统的技术规定,侧重电能质量(THD ≤ 3%)、功率控制(有功变化率、防孤岛、LVRT 低电压穿越)、运行适应性(频/压异常响应)。两者配合使用:GB/T 50866 提供设计依据,GB/T 19964 提供性能指标。10 kV 以下接入的小型分布式光伏主要适用 GB/T 29319-2012。
Q3:分布式光伏与海上升压站的标识区别是什么?
海上升压站(id=92 主题)侧重海上风电电气设施(主变压器/中压开关柜/SCADA),标识偏向 DNV-OS-H205/GB/T 30966.1-2022/GB 50060-2008 体系。分布式光伏侧重屋顶/地面光伏阵列与并网接入,标识偏向 GB 50794/GB/T 50866/GB 50057 体系。两者在新型电力系统中是不同物理结构,前者支撑风电电能汇集,后者支撑光伏接入与就地消纳。合规链路完全不同,标识模块不重叠。
Q4:屋顶光伏阵列的防雷标识如何配置?
依据 GB 50057-2010,屋顶光伏阵列的防雷标识包括:接闪器(避雷带 Φ12 mm 热镀锌圆钢或 50×5 mm 扁钢)位置标识,引下线(沿外墙均匀布置,间距 ≤25 m)编号与走向标识,接地装置(接地电阻 ≤10 Ω,共用接地 ≤1 Ω)测试点标识(每 20-30 m 设 1 个可断开测试点),金属支架与防雷接地连接的等电位标识。屋顶光伏阵列的金属支架须与建筑物防雷接地可靠连接,标识同步配置。原建筑物防雷类别可能从第三类升级为第二类,接闪器保护范围扩大。
Q5:GB 13495.3-2026 对光伏电站标识有什么影响?
GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-01-28 发布,2026-08-01 实施,替代 GB 15630-1995)是最新版本的消防安全标志设置标准,新增综合管廊、汽车加油加气加氢站、旅游景区、矿区油气田等场景的设置要求。对分布式光伏电站的影响:消防通道与疏散路径标识须按 GB 13495.3-2026 配置,新增室内外设置消防标识的基材要求、典型部位最小尺寸要求、灭火设备标志的安装方式要求。新标准实施后,光伏电站的消防安全标识须按新版本升级,旧版 GB 15630-1995 标识不再合规。
Q6:光伏组件阵列的直流高压标识有什么特殊要求?
光伏组串电压典型 600-1000 V DC,部分 1500 V DC 系统电压更高。直流高压标识须配置:组件背板"高压警告"标识(红色 + 高压符号)、组串接线盒"DC 1000V/1500V"标识、汇流箱"最大直流电压"标识、逆变器直流侧"高压警告+残余电荷"警示、并网柜"双向带电"标识(光伏与电网均可向对方供电)。GB 50794-2012 第 5.4.3 条与 IEC 62548 规定直流侧操作前须断电并放电(等待电容放电,典型 5 分钟),标识配置明确警示。运维人员须配置绝缘工具与个人防护装备(GB/T 12706 耐压等级、NFPA 70E ATPV ≥ 8 cal/cm² 防电弧服)。
