结论前置:PSC 高发缺陷标识的合规底线
港口国监督(Port State Control, PSC)是船旗国监管之外的补充机制,自 1991 年 IMO A.682(17) 决议确立法律地位,目前形成 10 大区域性备忘录组织(MoU)及美国海岸警卫队(USCG)的全球网络,覆盖 98% 以上国际航运港口。2023-2024 年全球 PSC 滞留船舶 180 艘中,东京备忘录 100 艘(55.6%)、巴黎备忘录 55 艘(30.6%)、印度洋备忘录 23 艘(12.8%)、USCG 7 艘(3.9%)。滞留船舶中 67% 存在多项可滞留缺陷叠加,平均每艘额外停留 48.5 小时,直接经济损失约 12.6 万美元/艘。缺陷结构上,设备与系统类占 58%,管理与合规类占 15%,人文与环境类占 27%。消防安全(21%)、救生设备(18%)和 ISM 规则执行(12%)是前三大高频缺陷,在滞留船舶中的共现率达 73%。
PSC 高发缺陷标识体系须同时满足四链:第一条是 IMO 标识符号体系——A.1116(30)《客船安全标识符号》是 IMO 海上安全委员会(MSC)第 30 届会议通过的安全标识符号国际标准,涵盖集合站(muster station)、登乘站(embarkation station)、救生衣与救生筏位置、低位照明 LLL(Low Location Lighting)路径与救生设备布置;第二条是 SOLAS 公约——SOLAS III《救生设备与布置》规定救生衣、救生圈、救生筏、烟火信号、集合与登乘的最低要求,SOLAS II-1/II-2 规定构造与防火,SOLAS II-2/13.7 是 ro-ro 客船特种条款;第三条是 IMO 通函与导则——MSC.1/Circ.1455《客船安全标识》是客船安全标识的实施导则,MSC.1/Circ.1557 涵盖油船货泵舱安全;第四条是国标——GB 16557-2023《船舶救生设备标识》是中国船级社(CCS)对 IMO 标识的本土化对应。Paris MoU + Tokyo MoU 的 Code 30(可滞留)与 Code 17(开航前纠正)是 PSCO 决定的处置代码,直接影响船舶运营。
本文从 PSC 制度演进、SOLAS III 救生设备、A.1116(30) 标识符号、Code 30/17 高发缺陷、GB 16557-2023 与 ISM 体系六个维度拆解 PSC 滞留防范逻辑,提供可落地的博盾工业标识模块方案。
一、PSC 制度的演进与 Code 体系
1.1 制度演进
PSC 制度依据 1991 年 IMO A.682(17)《港口国控制》决议,经历三个发展阶段:1978-1991 年萌芽期(区域试点)、1992-2008 年成长期(备忘录体系形成)、2009 年至今成熟期(技术赋能与全球协同)。全球 10 大 MoU + USCG 覆盖 98% 国际航运港口。中国海事局(MSA)是 Tokyo MoU 与 Paris MoU 双重成员,2023-2024 年中国 MSA 检查 75 艘相关样本中滞留 49 艘,平均滞留率 10%,因操纵性问题导致的滞留占 23%。
1.2 Code 处置代码体系
PSC 检查结果采用标准化 Code 体系,与 A.1116(30) 标识密切相关的高频代码:Code 10(缺陷已纠正)、Code 15(下一港口纠正)、Code 16(14 天内纠正)、Code 17(开航前纠正)、Code 18(3 个月内纠正)、Code 19(ISM 安全管理审核后开航)、Code 30(可滞留缺陷,最严重)、Code 40(下一港口已告知)、Code 50(船旗国/领事已告知)、Code 70(船级社已告知)、Code 99(其他)。Code 17 是最常见的非滞留缺陷,Code 30 是最严重的滞留依据。2023-2024 年 67% 的滞留船舶存在多项 Code 30 缺陷叠加。
1.3 区域 MoU 监管特征
Tokyo MoU(1993 年签署,2004 年正式生效)以"风险导向"著称,2023-2024 年滞留率 3.2/千艘次,关注船员疲劳与油水分离器(AMSA 75% 检查目标基于事故记录,25% 基于历史滞留)。Paris MoU(1982 年签署)采用"规则本位",MARPOL 公约执行检查覆盖率达 100%,荷兰载重线项目缺陷占比 31%,德国燃油硫含量超标检测准确率达 99.6%,EMSA 在北海 ECA 区域部署嗅探无人机,数据传输延迟 < 15 秒。中国 MSA 采用"靶向治理",2024 年机电设备专项行动使相关缺陷检出率下降 53%,事故后船舶检查强度提升 3 级,滞留率达普通船舶的 2.3 倍。
二、SOLAS III 救生设备与高发缺陷
2.1 SOLAS III 核心要求
SOLAS III《救生设备与布置》是 PSC 检查最高频缺陷源(占 18%),核心条款:第 6 条通信与求救(应急无线电设备、搜救协调)、第 7 条救生艇筏(每船配备满足 100% 人员的救生艇筏)、第 8 条救生衣与浸水保温服(100% 人员每人 1 件,儿童按比例)、第 9 条烟雾信号与抛绳设备、第 20 条操作准备(每周检查、每月演习、每月救生艇降放、每月弃船演习)。A.1116(30) 标识符号是 SOLAS III 在视觉传达层面的实施路径。
2.2 救生衣与救生圈标识
依据 SOLAS III/7 与 GB 16557-2023,救生衣标识须标注:型号、CCS 船检标志、浮力(N,典型 ≥150 N)、使用人数(单人)、适用体重(成人/儿童,典型儿童 15-43 kg)、穿脱步骤图示(IMO 标准 ISO 7010 E001 通用图形)。救生圈标识:船上配置数量(典型 ≥8 个,带自亮灯 ≥2 个,带烟雾信号 ≥2 个)、直径(mm,典型外径 ≤760 mm、内径 ≥400 mm)、浮力材料(泡沫塑料或空气)。识别码须对应船上 SOLAS Lifesaving Appliance Record。
2.3 集合站与登乘站标识

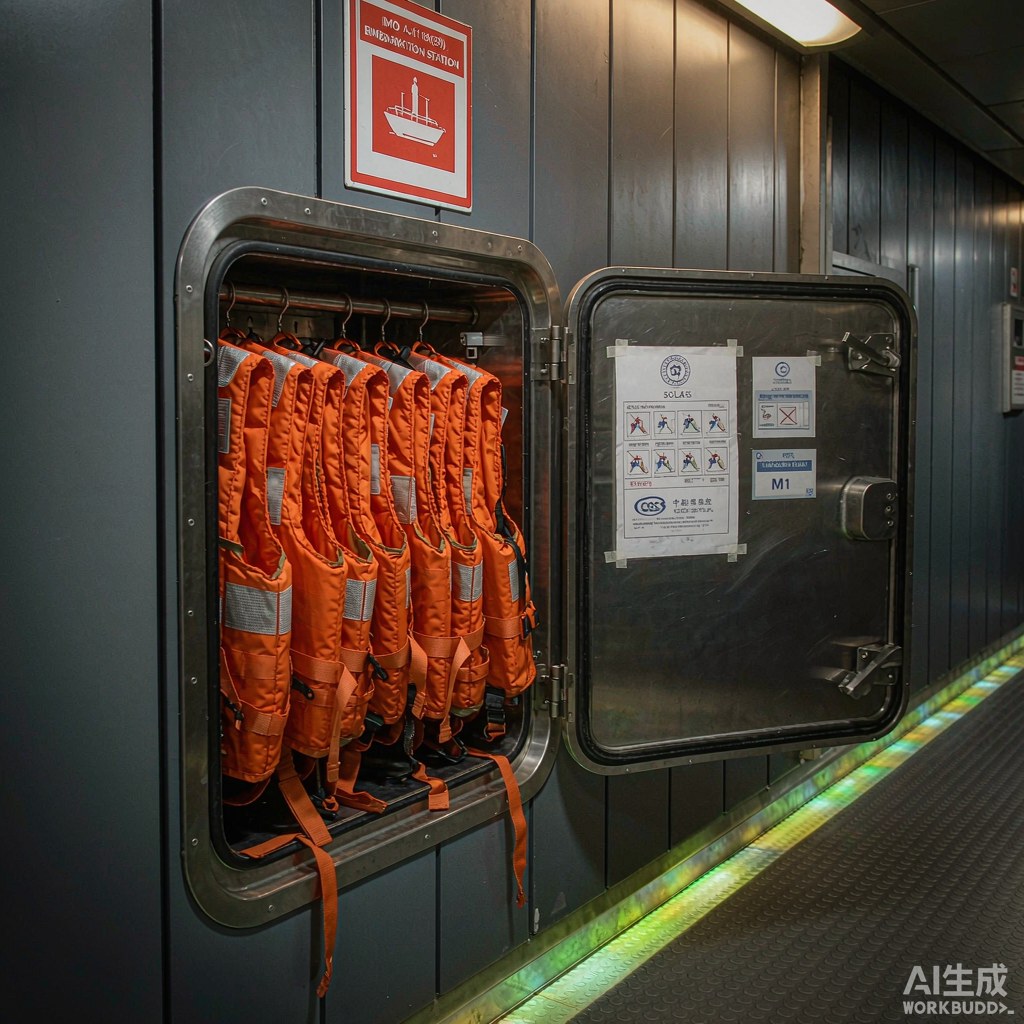

A.1116(30) 的核心应用是集合站(Muster Station)与登乘站(Embarkation Station)标识。集合站标识须符合 IMO Resolution A.952(23)《集合与登乘标识图形符号》与 MSC.1/Circ.1455 导则,内容包括:集合地点编号(如 M1、M2)、允许集合人数、对应救生艇筏编号、应急逃生路线方向箭头。登乘站标识:登艇/登筏路径、梯道位置、应急照明低位 LLL 路径(ISO 15370:2021,典型 30 mcd/m² 夜间可视 ≥5 年蓄光衰减 ≤30%)。A.1116(30) 还规定登乘站低位照明在失火烟雾条件下(≤3 m 高度)的可视距离。
三、A.1116(30) 与 MSC.1/Circ.1455 标识体系
3.1 A.1116(30) 标识分类
A.1116(30)《客船安全标识符号》是 IMO MSC 第 30 届会议通过的国际标准,采用 ISO 7010 通用图形语言(W/E/F/P/M/S 系列),涵盖:强制性指令标识(M 系列,蓝色,如"必须穿救生衣"M)、警告标识(W 系列,黄色,如"高压"标识)、禁止标识(P 系列,红色圆形斜线,如"禁止吸烟"P)、消防标识(F 系列,红色,如灭火器位置)、逃生标识(E 系列,绿色,如应急出口方向)、海事专用标识(救生艇释放、烟雾信号使用)。A.1116(30) 特别规定救生衣集合点(muster station)与登乘站(embarkation station)的图形符号标准,在客滚船、邮轮、渡船、Ropax 等高密度人员船上是强制应用。
3.2 MSC.1/Circ.1455 客船标识导则
MSC.1/Circ.1455《客船安全标识》是 IMO 海上安全委员会发布的实施导则,补充 A.1116(30) 的客船应用细节。导则要求客船在以下区域配置 A.1116(30) 系列标识:登船口(boarding)、集合站(muster station,含清晰可见的位置图)、救生艇筏存放区(LSA storage)、应急逃生路线(corridor 与 stairway)、公共区域(餐厅、剧场)、外部救生筏存放(typical ≥6 m 高度可见)、救生衣穿脱示意图。A.1116(30) 标识的尺寸、颜色、对比度、安装高度有量化要求,与 ISO 3864 一致。
3.3 SOLAS II-2/13.7 与 ro-ro 客船
SOLAS II-2/13.7《ro-ro 客船特种条款》是 Ropax(滚装客船)与高速客船(HSC)的强制防火与标识要求,包括:车辆甲板的固定式灭火系统(典型高膨胀泡沫或水雾)、防火分区标识、应急逃生路线标识(独立逃生通道)、低位照明 LLL 路径、集合站与登乘站双重配置。Ropax 船因车辆甲板火灾风险高,Paris MoU 滞留率显著高于其他船型。
四、Code 30/17 高发缺陷标识实战
3.1 消防安全(占滞留缺陷 21%)
依据 SOLAS II-2 与 MSC.1/Circ.1455,消防标识包括:F001 灭火器位置、F002 消防栓位置、F003 消防水带位置、F004 消防泵位置、F005 火灾报警按钮、F006 消防通道。Code 30 滞留最常见原因:灭火器过期(年检标签缺失)、消防水带破损、火灾报警面板故障、烟雾探测器失效、消防泵无法启动。消防标识须清晰可辨、定期检查、与船上消防手册一致。GB 16557-2023 衔接 ISO 7010 与 A.1116(30) 符号体系。
3.2 救生设备(占滞留缺陷 18%)
依据 SOLAS III 与 A.1116(30),救生设备标识包括:E001 应急出口、E002 应急集合站、E003 救生衣穿脱、E004 救生圈位置、E005 救生筏释放、E006 烟雾信号使用。Code 17(开航前纠正)最常见原因:救生衣穿脱示意图缺失或褪色、集合站编号与救生艇筏编号不一致、应急照明低位 LLL 失效、救生筏静水压力释放器(Hydrostatic Release Unit, HSR)过期。标识须每季度检查、每 5 年更新,确保与最新 SOLAS Lifesaving Appliance Record 一致。
3.3 ISM 规则执行(占滞留缺陷 12%)
依据 IMO Resolution A.882(21)《PSCO 关于 ISM 系统的指南》与 ISM Code,ISM 相关 Code 19(开航前进行安全管理审核)、Code 21(3 个月内整改)是高发 ISM 缺陷。ISM 标识不是单点标识,而是体系性合规:安全管理手册(SMS)可访问、SMS 工作语言理解、应急演练程序、关键人员识别(船长、轮机长、设计人员 Designated Person Ashore, DPA)。ISM 缺陷 Code 30 触发滞留时,船舶将面临 3 个月内不得再入同一 MoU 区域的严重后果。
五、GB 16557-2023 救生设备标识
5.1 GB 16557-2023 与 A.1116(30) 衔接
GB 16557-2023《船舶救生设备标识》是中国船级社(CCS)对 IMO 标识体系的本土化对应,适用于中国籍船舶及 CCS 入级船舶,等同采用 A.1116(30) 与 ISO 7010 的图形语言。GB 16557-2023 包含:中国籍船舶救生设备的标识符号(救生衣、救生圈、救生筏、烟雾信号、救生艇释放装置)、应急逃生路线标识、集合站与登乘站中文/英文双语标识、CCS 标志与船检编号。中国海事局(MSA)的 PSC 检查直接引用 GB 16557-2023 作为判定依据。
5.2 救生衣标识中文要求
GB 16557-2023 对中国籍船舶救生衣标识的中文要求:救生衣穿脱示意图(中文图示或中英双语)、最大承重(kg)、适用人群(成人/儿童)、CCS 认证标志(永久性铭牌)、船舶识别码(船检登记号)。儿童救生衣须用中文标注"儿童专用"与适用体重范围(典型 15-43 kg),与成人救生衣分色或分区存放。CCS 救生衣认证编号在中国 MSA 系统中可查。
5.3 低位照明 LLL 标识
依据 SOLAS III/11.5 与 ISO 15370:2021,低位照明 LLL(Low Location Lighting)须沿所有应急逃生路线、楼梯、走廊、集合站与登乘站连续布置。LLL 标识材料为蓄光膜或电致发光,典型性能:照度 ≥30 mcd/m²(暗适应下可视距离 ≥3 m),蓄光衰减 ≤30%(5 年测试)、防火等级符合 IMO Resolution A.752(18)。LLL 标识须 5 年更换,过期失效是 Code 17 高发原因。
六、PSC 滞留防范标识选型对照表
| 标识场景 | 合规依据 | Code 风险 | 标识内容 |
|---|---|---|---|
| 集合站 | A.1116(30)+MSC.1/Circ.1455 | 17 / 30 | 编号+容量+救生艇对应 |
| 登乘站 | A.1116(30)+Res.A.952(23) | 17 / 30 | 登艇梯+LLL 路径 |
| 救生衣 | SOLAS III/7+GB 16557-2023 | 17 | 穿脱图+CCS 编号+承重 |
| 救生圈 | SOLAS III/7+GB 16557-2023 | 17 | 数量+自亮灯+烟雾信号 |
| 救生筏释放 | SOLAS III/8+GB 16557-2023 | 17 / 30 | 释放步骤+HSR 过期检查 |
| 应急出口 | SOLAS II-2/13+A.1116(30) | 17 | E001 绿底白箭头 |
| 灭火器 | SOLAS II-2+ISO 7010 F | 17 / 30 | F001+年检标签+有效期 |
| 消防水带 | SOLAS II-2+ISO 7010 F | 17 / 30 | F003+压力测试标签 |
| 低位照明 LLL | SOLAS III/11.5+ISO 15370 | 17 | ≥30 mcd/m²+5 年更换 |
| ISM 文件柜 | ISM Code+A.882(21) | 19 / 21 / 30 | SMS+演练记录+24h DPA 联系 |
七、文末 FAQ(常见问答)
Q1:PSC 检查最常见的缺陷类型是什么?
依据 2023-2024 年 Tokyo MoU-AMSA 与 Paris MoU 数据,PSC 滞留缺陷前三类为消防安全(21%)、救生设备(18%)、ISM 规则执行(12%),共占滞留缺陷 51%。这三类缺陷在滞留船舶中的共现率达 73%,形成"缺陷集群"。Code 30 滞留船舶平均每艘存在 2-3 项 Code 30 缺陷,平均额外停留 48.5 小时,直接经济损失约 12.6 万美元/艘。Code 17(开航前纠正)是最常见的非滞留缺陷,几乎都涉及救生设备或消防标识不全。
Q2:A.1116(30) 与 GB 16557-2023 是什么关系?
A.1116(30) 是 IMO 海上安全委员会(MSC)第 30 届会议通过的国际标准《客船安全标识符号》,采用 ISO 7010 通用图形语言。GB 16557-2023 是中国船级社(CCS)对 A.1116(30) 与 ISO 7010 的本土化对应,适用于中国籍船舶与 CCS 入级船舶。两者图形符号基本一致,区别在 GB 16557-2023 增加中文/英文双语标识要求、CCS 认证标志与船检编号。中国海事局(MSA)的 PSC 检查直接引用 GB 16557-2023,等同引用 A.1116(30)。
Q3:PSC 高发缺陷标识的核心合规号有哪些?
PSC 高发缺陷标识的核心合规号包括:A.1116(30)《客船安全标识符号》(IMO)、SOLAS III《救生设备与布置》(IMO)、MSC.1/Circ.1455《客船安全标识》(IMO 通函)、MSC.1/Circ.1557《油船货泵舱安全标识》(IMO 通函)、Res.A.952(23)《集合与登乘标识图形符号》(IMO 决议)、Res.A.882(21)《PSCO 关于 ISM 系统的指南》(IMO 决议)、Res.A.752(18)《低位照明评估》(IMO 决议)、GB 16557-2023《船舶救生设备标识》、ISO 15370:2021《船舶低位照明》、ISO 7010:2019《安全标识符号》、Paris MoU 1982 + Tokyo MoU 1993(港口国监督备忘录)。
Q4:Code 30 滞留如何防范?
Code 30 滞留是 PSC 检查最严重的处置,防范关键是建立"三维防控体系":设备维度——消防、救生等关键系统实施"日检 + 周测 + 月演"机制,使功能失效类缺陷减少 62%(数据来源:AMSA 监管模型);管理维度——将 ISM 规则要求转化为 28 项可量化指标,通过高级船员承诺制落实责任,管理类缺陷下降 47%;人员维度——开展 SOLAS/MARPOL/ISM Code 专项培训,船员对公约的知晓率提升至 92%,相关缺陷减少 58%。中国 MSA 经验:将缺陷整改纳入 SMS 体系,定期开展 PSC 应急演练,使滞留率降至普通船舶的 52%。
Q5:巴黎备忘录与东京备忘录的检查重点有什么区别?
Paris MoU(1982 年签署,涵盖欧洲与北美)采用"规则本位"监管:MARPOL 公约执行检查覆盖率达 100%,荷兰载重线项目缺陷占比 31%,德国燃油硫含量超标检测准确率 99.6%,EMSA 在北海 ECA 区域部署嗅探无人机,数据传输延迟 < 15 秒。Tokyo MoU(1993 年签署,涵盖亚太)采用"风险导向"监管:AMSA 75% 检查目标基于事故记录,25% 基于历史滞留数据,建立船员疲劳指数评估体系,使疲劳相关缺陷检出率提升 27%。中国 MSA 是双重成员,沿海船舶须同时满足两套 MoU 要求,标识体系按最严格配置。
Q6:LLL 低位照明标识的失效率高吗?
LLL(Low Location Lighting,低位照明)是 PSC 检查 Code 17 高发原因。依据 ISO 15370:2021,LLL 标识材料性能要求:照度 ≥30 mcd/m²(暗适应下可视距离 ≥3 m)、蓄光衰减 ≤30%(5 年测试)、防火等级符合 IMO Resolution A.752(18)。常见失效率:蓄光材料 3-5 年衰减至不可视(尤其紫外线强、潮湿环境)、电致发光线路老化、粘贴位置不当(被货物遮挡)。LLL 标识须 5 年强制更换,粘贴位置与逃生路线完全一致,与救生衣/救生圈/集合站标识形成闭环。失效 LLL 是 ro-ro 客船 PSC 滞留最高频原因之一。
