结论前置:城镇燃气门站标识的合规底线

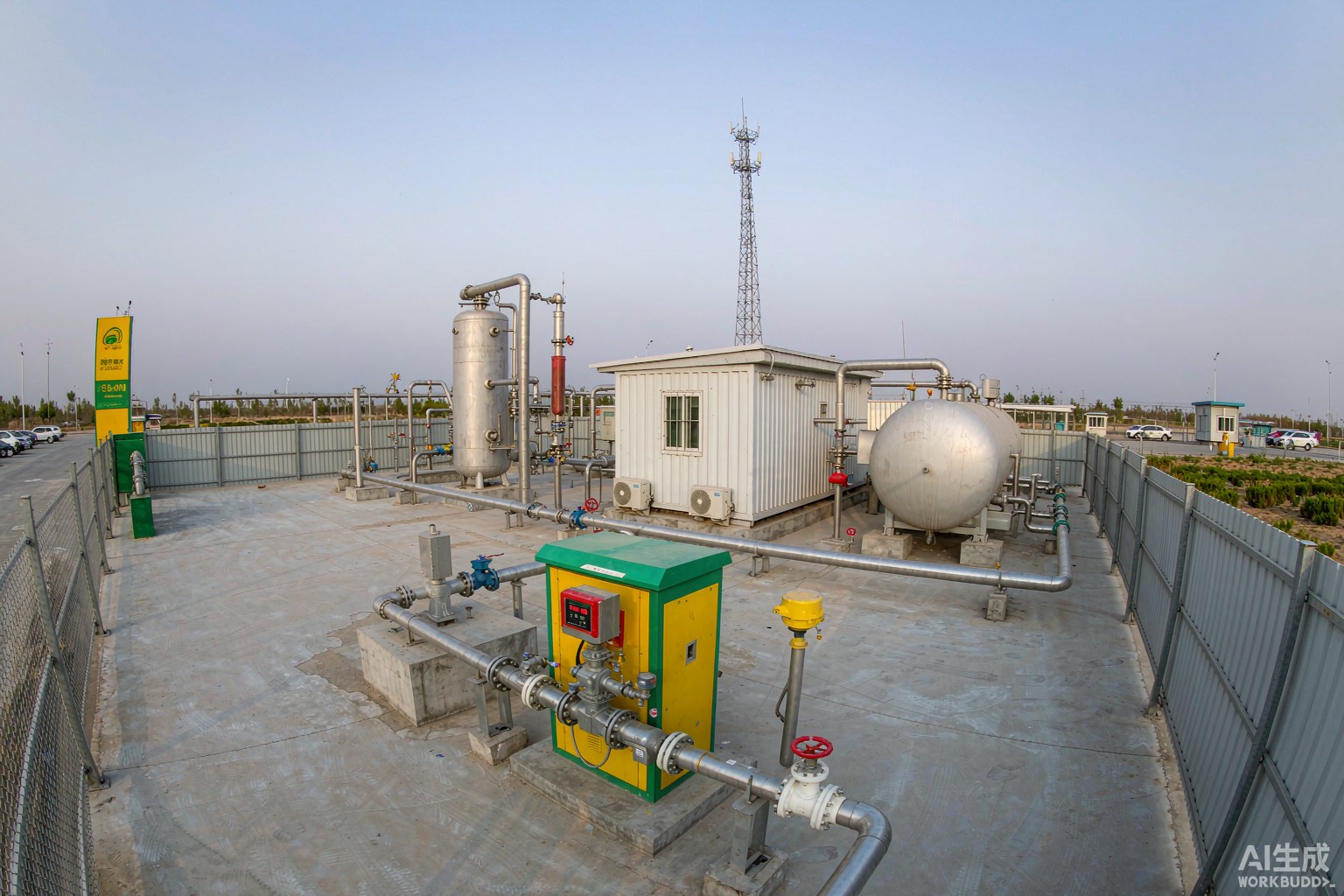

城镇燃气门站(city gas gate station)是城镇燃气输配系统的核心枢纽,接收上游长输管道天然气,经过滤、计量、调压、加臭后输入城镇中压或低压管网,典型设计压力 1.6-4.0 MPa(高压进站)/ 0.1-0.4 MPa(中压出站)。门站通常包括:进站区(收球筒、过滤器、计量装置)、调压区(调压器、调压撬、安全切断阀)、加臭区(加臭剂注入装置)、出站区(流量计、出站阀门)、辅助区(控制室、配电室、消防设施)。中国城镇燃气年消费量约 1700 亿立方米(2024 年),城镇燃气门站超过 8000 座,覆盖人口超 9 亿。城镇燃气门站标识体系须同时满足五链:第一条是国标核心——GB/T 47895-2026《城镇燃气输配系统标识及编码》(2026-07-02 发布,2027-02-01 实施)是住建部归口的新国标,规定标识结构、联合标识、功能标识、物品标识与编码实施,适用于城镇燃气系统管网、厂站、用户;第二条是设计规范——GB 50028-2006(2020 年版)《城镇燃气设计规范》(2020-04-09 局部修订,2020-06-01 实施)规定门站、调压站、储配站的工艺设计与防爆分区;第三条是防爆电气——GB 50058-2014《爆炸危险环境电力装置设计规范》规定 0/1/2 区与 20/21/22 区电气设备选型与防雷接地;第四条是消防安全——GB 50016-2014《建筑设计防火规范》与 GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-08-01 实施,替代 GB 15630-1995)规定消防通道、灭火器与应急疏散标识;第五条是加臭规范——CJJ/T 148-2010《城镇燃气加臭技术规程》规定加臭剂类型(四氢噻吩、硫醇、无硫加臭剂)与剂量(天然气起始端 ≥20 mg/m³ 四氢噻吩、4-8 mg/m³ 硫醇、15-18 mg/m³ 无硫加臭剂)。
标识缺失或错位将直接影响门站运营安全、第三方破坏防护(地下管道定位)、事故应急响应(可燃气体探测报警、紧急切断 ESD)与监管合规。本文从 GB/T 47895-2026 标识编码体系、门站工艺分区、防爆电气与可燃气体探测、消防与应急、加臭与计量五个维度,拆解城镇燃气门站标识选型逻辑,提供可落地的博盾工业标识模块方案。
一、GB/T 47895-2026 标识编码体系
1.1 标准核心要点
GB/T 47895-2026《城镇燃气输配系统标识及编码》由住建部归口,2026-07-02 发布,2027-02-01 实施,起草单位包括中国市政工程华北设计研究总院、深圳市燃气集团、北京市燃气集团、中国燃气控股、新地能源工程、深圳赛易特信息技术等。标准规定了城镇燃气系统标识及编码的总体要求、标识结构、联合标识、功能标识、物品标识以及标识编码实施的要求,适用于城镇燃气系统管网、厂站、用户的标识及编码。门站、调压站、储配站、阀井、调压箱等都是核心适用对象。
1.2 标识结构
GB/T 47895-2026 规定标识由"功能标识+物品标识+编码"三层结构组成。功能标识表达设备/区域的用途(如"调压区""加臭区""进站区""出站区""控制室""配电室""辅助区"),物品标识表达具体设备/管道/阀门的物理属性(如型号、规格、材质、压力等级),编码是全生命周期的唯一识别符(类似 ISO 55000 资产管理体系)。标识材料宜采用耐候不锈钢、激光刻蚀或耐紫外覆膜,户外寿命 ≥10 年,与门站设计寿命(通常 30 年)匹配。
1.3 联合标识与编码实施
联合标识是 GB/T 47895-2026 的重要创新,将"功能标识+物品标识+编码"组合成单块标识牌,便于现场快速识别与定位。编码体系采用分段结构:门站代码(如 GS-001 表示 1 号门站)+区域代码(IZ 进站区/OZ 出站区/TZ 调压区/AZ 加臭区)+设备类型代码(FT 过滤器/MT 计量装置/PR 调压器/ESV 紧急切断阀/FC 加臭装置)+设备序号(如 PR-001 表示 1 号调压器),组合示例:GS-001-TZ-PR-001 表示 1 号门站调压区 1 号调压器。编码须唯一、可追溯、可扩展,支持门站全生命周期管理(建设、运营、维护、改造、退役)。
二、门站工艺分区与防爆标识
2.1 进站区(收球筒+过滤器+计量)
依据 GB 50028-2006(2020 年版)第 6 章燃气输配系统与附录 D 爆炸危险区域划分,门站进站区(含收球筒、过滤器、计量装置)为爆炸危险区域 1 区(正常运行可能产生爆炸性气体环境)。收球筒标识:进/出口方向、清管球发送/接收指示、压力等级(典型 4.0 MPa)、设计温度(典型 -19℃ 至 +60℃)、壳体材质(L245/L360 钢)、检验日期(年度强检)。过滤器标识:型号、过滤精度(典型 100-200 目)、压差计(超过 50 kPa 须清理)、排污口位置。流量计标识:类型(涡轮/超声/孔板)、口径(DN100-DN300)、量程、计量精度(典型 0.5-1.0 级)。
2.2 调压区(调压器+安全切断阀)

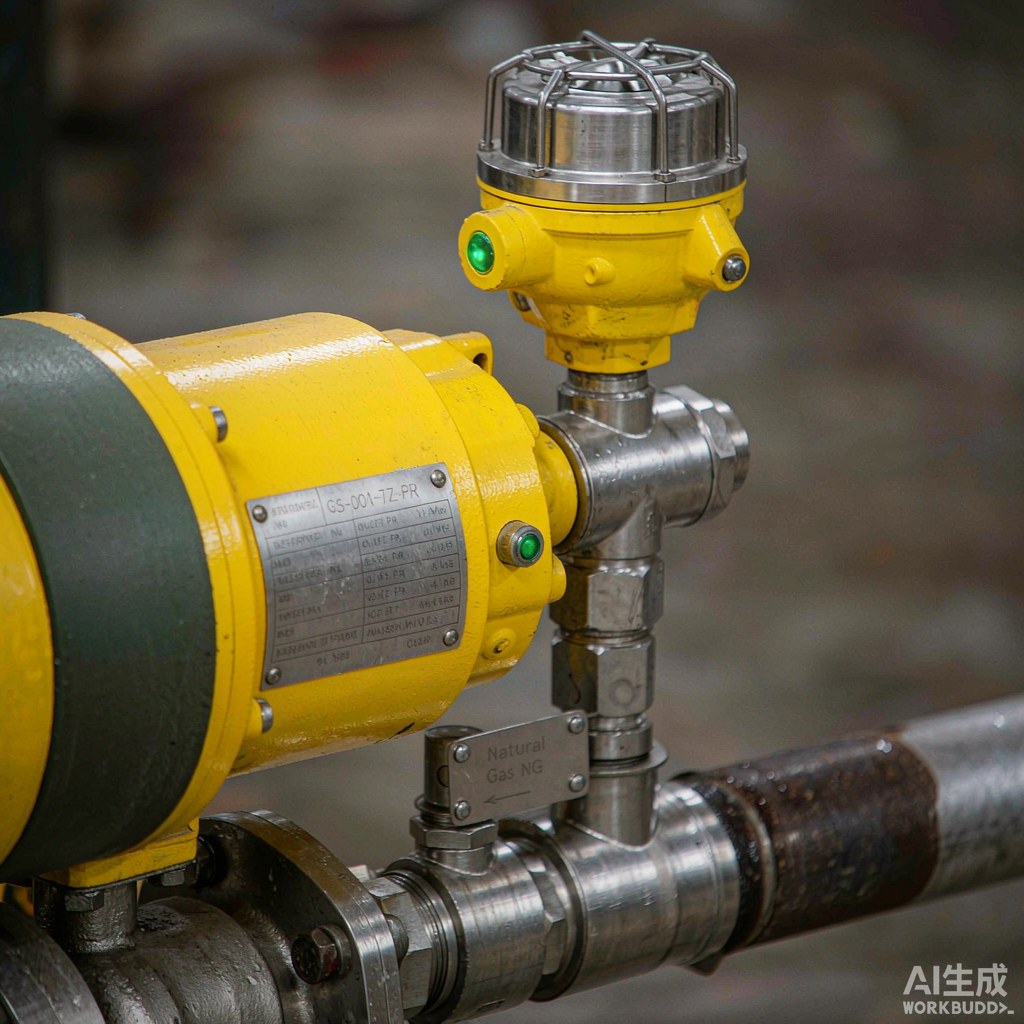

调压区是门站核心,通常配置"工作调压器+监控调压器+安全切断阀+安全放散阀"四联组合。GB 50028-2006 第 6.6 节规定调压装置设计与选型。调压器标识:型号(典型 Fisher EZR、EIM、RMG 等)、进口压力(典型 1.6-4.0 MPa)、出口压力(典型 0.1-0.4 MPa)、弹簧设定范围、流量范围(典型 1000-10000 Nm³/h)、切断压力(典型出口压力 ×1.2 倍)、放散压力(典型出口压力 ×1.15 倍)、阀体材质(WCB/WCC 钢)、连接方式(法兰/焊接)。安全切断阀(SSV)标识:切断压力设定值、响应时间(典型 < 1 s)、人工复位方式、定期测试日期。安全放散阀(PRV)标识:放散压力设定值、放散管高度(高于建筑物 ≥3 m 或地面 ≥5 m)、放散去向(高空或火炬)。
2.3 加臭区(加臭剂注入)
依据 CJJ/T 148-2010《城镇燃气加臭技术规程》,城镇燃气须加臭(四氢噻吩 THT、硫醇、无硫加臭剂),目的是泄漏时通过臭味及时发现。加臭剂注入装置标识:加臭剂类型(典型 THT 四氢噻吩)、储存容量(L,典型 50-200 L 储罐)、加臭剂量(管网起始端 ≥20 mg/m³)、注入点位置(典型在调压器后流量计前)、加臭泵型号与流量、加臭剂有效期(典型 12 个月)、更换日期。加臭剂是易燃液体(THT 闪点 22℃),加臭区须配置防爆电气与静电接地标识,加臭剂 MSDS 标识齐全。
2.4 出站区与计量
出站区包括流量计、出站阀门与压力监测。流量计(出站贸易结算)标识须含计量行政部门批准的计量器具标志(MC + 编号)、检定证书编号、检定有效期(典型 1 年)、量程与精度。出站阀门标识:阀位指示(开/关)、驱动方式(手动/电动/气动)、密封等级、出站压力与温度。出站管道标识(管道外壁直接标识或标识牌):管道编号(GS-001-OZ-PL-001 表示 1 号门站出站区 1 号管道)、介质(天然气 NG)、设计压力、规格(外径×壁厚,如 Φ610×12.7 mm)、材质(L360 钢)、防腐层(3PE/FBE)、投运日期、阴极保护测试点位置。
三、防爆电气与可燃气体探测
3.1 GB 50058-2014 防爆分区
依据 GB 50058-2014《爆炸危险环境电力装置设计规范》第 3 章爆炸性气体环境与第 4 章爆炸性粉尘环境,城镇燃气门站是典型爆炸性气体环境 1/2 区。0 区:连续出现或长期出现爆炸性气体环境的区域(门站通常无 0 区,但密封圈失效处可能形成瞬时 0 区);1 区:正常运行时可能出现的区域(收球筒内部、过滤器内部、调压器内部、加臭区、阀门井);2 区:正常运行时不可能出现,即使出现也是短时间的(门站设备外壳周围 1-3 m、阀门井顶部)。防爆电气选型:1 区须采用 Ex d IIA T3 或 Ex e IIA T3 隔爆/增安型,防护等级 ≥IP54;2 区可采用 Ex d IIA T3 或 Ex nA IIA T3,防护等级 ≥IP44。
3.2 可燃气体探测报警
依据 GB 50028-2006 第 10.8 节与 GB 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》,门站须配置可燃气体探测器(Catalytic bead 或 Infrared, NDIR)。探测器布置:释放源(阀门、法兰、调压器)中心 5-10 m 半径内、距地坪 0.3-0.6 m 高度(天然气甲烷密度比空气轻,向上扩散,典型 0.5-1.5 m);探测器数量按面积配置(典型每 100-200 m² 1 台),覆盖工艺区与辅助区。探测器标识:型号、量程(% LEL,典型 0-100% LEL)、报警阈值(典型 25% LEL 一级报警、50% LEL 二级报警)、响应时间(典型 < 30 s)、检定日期(典型每 6 个月标定一次)、失效日期。
3.3 紧急切断 ESD 与联锁
依据 GB 50028-2006 第 10.8 节,门站须配置紧急切断系统(ESD, Emergency Shutdown System)。ESD 触发条件:可燃气体探测器二级报警、压差异常、流量异常、地震探测、紧急停车按钮(控制室与现场均设)。ESD 阀标识:阀位(正常开 NC/正常闭 NC)、驱动方式(气动/液压/电动)、响应时间(典型 < 2 s)、联锁逻辑(ESD 触发→所有出站阀关闭→进站阀关闭→放散阀打开→报警上传)。ESD 系统须每季度测试,标识含测试日期与下次测试日期。
四、防雷接地与消防安全
4.1 防雷与防静电
依据 GB 50057-2010《建筑物防雷设计规范》第 4-5 章与 GB 50028-2006 第 10.8 节,门站防雷等级为第二类防雷建筑,接闪器(避雷带/避雷针)布置满足滚球半径 45 m 保护范围。引下线标识:沿建筑物四周均匀布置,间距 ≤18 m,材料(热镀锌圆钢 Φ10 mm 或扁钢 40×4 mm)、接地装置(接地电阻 ≤10 Ω,共用接地 ≤4 Ω,与 GB 50065-2019《交流电气装置的接地设计规范》衔接)。防静电标识:管道法兰跨接(电阻 ≤0.03 Ω)、设备接地(接地电阻 ≤10 Ω)、人体静电释放装置(触摸式静电释放器,典型 ≥108 Ω 限流电阻,布置在进站入口)。
4.2 消防通道与灭火器
依据 GB 50016-2014 第 8 章与 GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-08-01 实施,新增加油加气加氢站、储能电站、综合管廊等场景),门站消防通道标识:净宽 ≥4 m(主通道)、净高 ≥4.5 m、转弯半径 ≥12 m、清晰可辨(黄色禁停线、消防通道标识牌 GB 13495.3-2026 标准版)。灭火器配置:每 50-100 m² 配 1 具手提式干粉(4 kg)或二氧化碳(35 kg),推车式 35-50 kg 干粉或泡沫,标识含型号、有效期(典型 5 年首次维修、12 年报废)、年检标签。消防水系统:消防泵、稳压泵、消防水池、消防水带标识齐全,与 SOLAS II-2 海事消防标识理念相通。
4.3 应急疏散标识
依据 GB 13495.3-2026 第 7 章,门站控制室、配电室、加臭区、辅助区的应急疏散标识:应急出口(E001 绿底白图)、应急照明(照度 ≥1 lx,持续 ≥90 min)、低位疏散指示(典型 ≥0.5 lx)、逃生路线(连续标识)。GB 13495.3-2026 新增对加油加气加氢站、储能电站、综合管廊、旅游景区等场景的设置要求,对城镇燃气门站同样适用。新标准实施后,门站的消防安全标识须按 GB 13495.3-2026 配置,旧版 GB 15630-1995 标识不再合规。
五、城镇燃气门站标识选型对照表
| 标识场景 | 合规依据 | 标识内容 | 建议规格 |
|---|---|---|---|
| 门站整体 | GB/T 47895-2026 | GS 编号+功能区 | 耐候不锈钢牌 |
| 进站区 | GB 50028-2006 第6章 | 压力+流向+收球筒指示 | 激光刻蚀铭牌 |
| 调压区 | GB 50028-2006 第6.6节 | 进出口压力+切断+放散 | 不锈钢联合标识牌 |
| 加臭区 | CJJ/T 148-2010 | 加臭剂+剂量+有效期 | 防爆区域不锈钢牌 |
| 出站区 | GB 50028-2006 + GB/T 47895 | 流量计+计量标志+管道 | MC 标志+管道外壁标识 |
| 防爆电气 | GB 50058-2014 | Ex d IIA T3+防护等级 | Ex 标志牌+设备铭牌 |
| 可燃气体探测 | GB 50493-2019 | 量程+报警阈值+检定 | 不锈钢测试标识牌 |
| 紧急切断 ESD | GB 50028-2006 第10.8节 | 阀位+响应+联锁逻辑 | 不锈钢操作流程牌 |
| 防雷接地 | GB 50057-2010 + GB 50065-2019 | 接地电阻+测试点 | 不锈钢测试点标识 |
| 消防通道 | GB 13495.3-2026 | 净宽+净高+禁停线 | 黄色反光漆+蓄光标识 |
| 应急疏散 | GB 13495.3-2026 第7章 | 出口+应急照明+低位指示 | 蓄光膜+E001 绿底 |
六、运维与人员安全
6.1 工艺巡检与点检
门站运维人员须按 GB 50028-2006 与 GB/T 47895-2026 开展工艺巡检与点检,日常巡检每小时 1 次,典型点检:过滤器压差(≤50 kPa)、调压器出口压力(±5% 设定值)、流量计读数、可燃气体探测器状态(无故障灯)、ESD 阀位(正常开)、紧急切断按钮(正常位)。巡检路线标识须清晰可辨,与现场一致。点检记录标识(纸质或电子)与 GB/T 47895-2026 编码对应,实现点检可追溯。
6.2 检维修与动火作业
门站检维修须配置:检维修作业许可证标识(动火、动土、临时用电、有限空间作业)、检维修围栏与警示标识、作业区可燃气体浓度检测标识、检维修完成后标识复原确认。动火作业许可证标识:作业时间、作业范围、监护人、消防措施、可燃气体检测数据。作业结束后,标识复原(临时标识移除+永久标识检查)。GB 50028-2006 第 10.8 节规定动火前可燃气体浓度 ≤25% LEL,作业全程持续监测。
6.3 应急响应与演练
门站应急响应:可燃气体探测器报警→现场确认→按严重程度分级处置(低浓度排查/中浓度警戒/高浓度疏散);ESD 触发后人工复位前须排查故障原因,不可直接复位;消防应急按 GB 50016-2014 + GB 13495.3-2026 处置。应急演练标识:演练计划与记录、应急联系电话(门站值班室+消防+医疗+公安)、应急物资位置(消防器材、急救箱、防毒面具)、应急逃生路线。应急演练按 GB/T 47895-2026 与 GB 13495.3-2026 配置标识,每季度至少 1 次实战演练,标识配置齐全。
七、文末 FAQ(常见问答)
Q1:城镇燃气门站标识的核心合规号有哪些?
城镇燃气门站标识的核心合规号包括:GB/T 47895-2026《城镇燃气输配系统标识及编码》(2026-07-02 发布,2027-02-01 实施,核心新国标)、GB 50028-2006(2020 年版)《城镇燃气设计规范》(2020-06-01 局部修订施行)、GB 50058-2014《爆炸危险环境电力装置设计规范》、GB 50016-2014《建筑设计防火规范》、GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-08-01 实施,替代 GB 15630-1995)、GB 50057-2010《建筑物防雷设计规范》、GB 50065-2019《交流电气装置的接地设计规范》、GB 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》、CJJ/T 148-2010《城镇燃气加臭技术规程》。
Q2:GB/T 47895-2026 是强制性标准还是推荐性标准?
GB/T 47895-2026 是推荐性国家标准(GB/T 标识),但住建部归口实施,是城镇燃气输配系统标识的权威依据。标准发布于 2026-07-02,2027-02-01 实施,过渡期约 7 个月。城镇燃气企业、燃气主管部门、第三方检测机构可依据 GB/T 47895-2026 开展门站、调压站、储配站、阀井、调压箱的标识规划与编码实施。虽不是强制,但其作为新国标将逐步成为城镇燃气标识的事实标准,早实施早合规。
Q3:门站调压区与 LNG 接收站的标识区别是什么?
门站调压区与 LNG 接收站(id=90 主题)同属天然气输配链,但物理状态完全不同。门站调压区接收上游长输管道气态天然气,典型压力 1.6-4.0 MPa,常温(典型 -19℃ 至 +60℃),工艺为过滤+计量+调压+加臭,标识核心是 GB/T 47895-2026 + GB 50028-2006 + GB 50058-2014。LNG 接收站接收海运 LNG 槽船,典型压力 0.1-1.0 MPa,超低温(-162℃),工艺为卸料+BOG 处理+再气化+外输,标识核心是 GB 51156-2015 + GB/T 20368-2021 + GB 50016-2014 + GB 50058-2014。两类场所的防爆分区类似,但调压区的可燃气体探测对象是气态甲烷,LNG 接收站的可燃气体探测对象是气化的 LNG,均使用 NDIR/催化燃烧式探测器。
Q4:加臭区的可燃气体探测有什么特殊要求?
加臭区的可燃气体探测存在双源风险:天然气主体(甲烷 CH₄)与加臭剂四氢噻吩(THT, 闪点 22℃)。THT 蒸气是可燃气体,须配置可燃气体探测器覆盖加臭剂储罐、注入泵、注入点。NDIR 探测器须考虑 THT 对甲烷测量的交叉干扰,典型措施:使用双波长 NDIR 探测器(区分 CH₄ 与 THT)、单独配置 THT 探测器(电化学/PID)、加臭区通风加强(每小时 ≥12 次换气)。加臭区须配置静电释放装置(人体静电释放器+管道法兰跨接)、防爆电气(Ex d IIA T3)与防爆工具(铜合金防爆扳手)。
Q5:GB 13495.3-2026 对门站消防标识有什么影响?
GB 13495.3-2026《消防安全标志 第3部分:设置要求》(2026-01-28 发布,2026-08-01 实施,替代 GB 15630-1995)是最新版本的消防安全标志设置标准,新增加油加气加氢站、储能电站、综合管廊、旅游景区、矿区油气田等场景的设置要求。对门站的影响:消防通道与疏散路径标识须按 GB 13495.3-2026 配置,新增室内外设置消防标识的基材要求(耐久性 ≥5 年户外)、典型部位最小尺寸要求(应急出口 ≥250×250 mm、灭火器 ≥100×150 mm)、灭火设备标志的安装方式要求(高度 1.3-1.5 m 或顶装)。新标准实施后,门站的消防安全标识须按 GB 13495.3-2026 升级,旧版 GB 15630-1995 标识不再合规。
Q6:门站地下管道标识如何配置?
门站地下燃气管道标识依据 GB 50028-2006 第 6 章与 GB/T 47895-2026 双重标准:管道外壁直接标识(防腐层外加标识带,典型黄色"燃气"标识带 + 警示语)、阀井地面标识(圆形铸铁井盖,标识"燃气"、压力等级、流向)、地面标志桩(沿管线 30-50 m 设置,标注管道位置、深度、压力)、测试桩(阴极保护测试点,标注测试日期、保护电位)。地下管道标识是第三方破坏防护的关键,定期巡检确保标识不被覆盖或移位。河北农村燃气管网整治专项参考的就是《城镇燃气标志标准》,门站地下管道标识是参考延伸。
