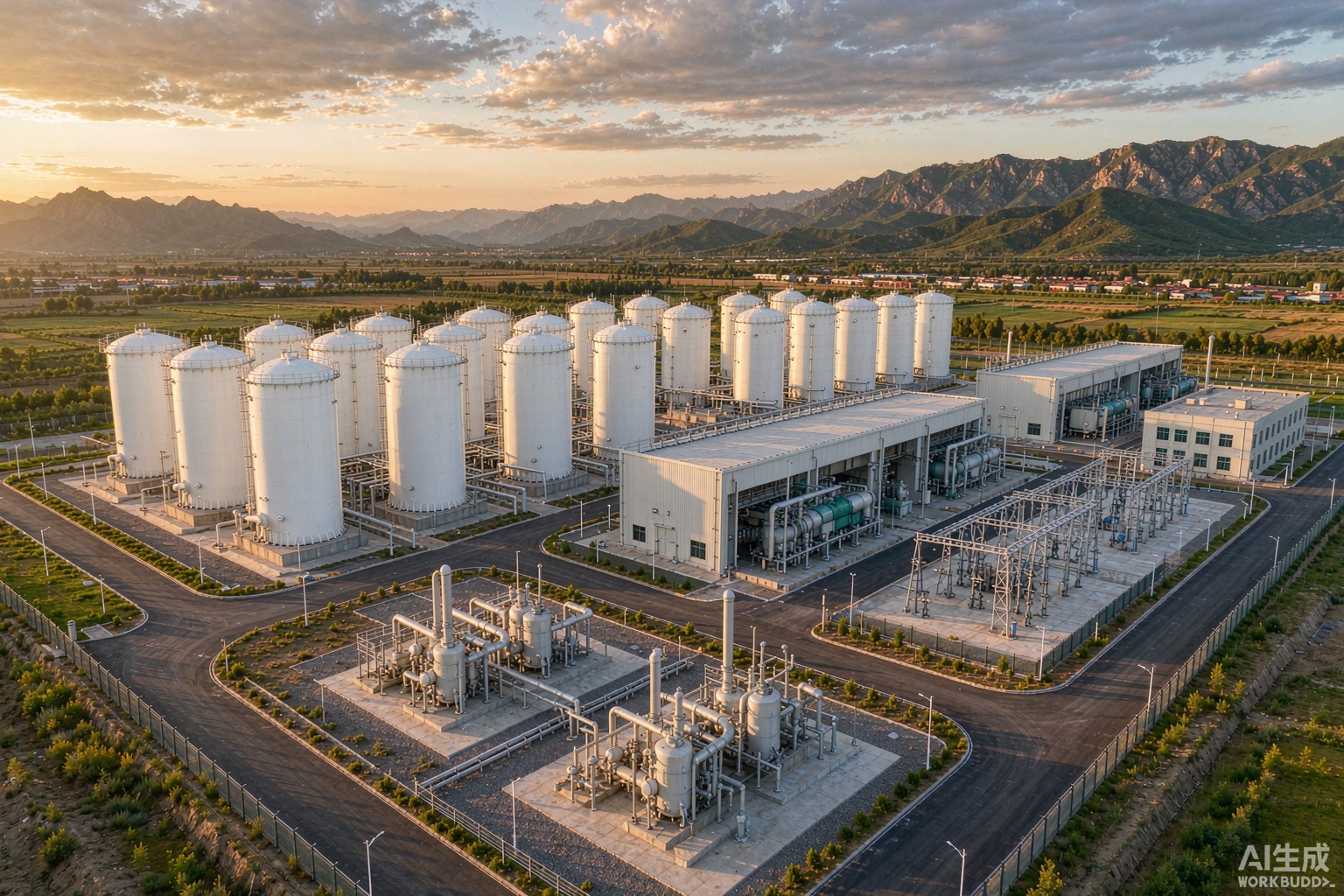

一、压缩空气储能(CAES)是什么？为何需要专属标识体系
压缩空气储能（Compressed Air Energy Storage，CAES）是一种大规模物理储能技术：在电网负荷低谷时利用富余电驱动压缩机将空气高压储存（典型工作压力 7–12 MPa），在电网负荷高峰时释放高压空气经膨胀机做功发电，系统循环效率可达 60%–70%，典型储能时长 4–8 小时、单站容量 100 MW·h–1000 MW·h 级别。
与传统抽水蓄能相比，CAES 不依赖地形水库；与电化学储能相比，CAES 不燃烧、不爆炸、循环寿命可达 30 年以上。截至 2025 年底，国内已投运/在建 CAES 项目超过 20 个，典型案例如江苏金坛 60 MW·h 盐穴压缩空气储能（2022-05 投运）、山东泰安 300 MW 国际首个大型商用盐穴 CAES（2024-09 投运）、湖北应城 300 MW 全球首套非补燃式 CAES（2024-04 投运）。
CAES 电站标识体系必须解决三类独有挑战：
- 高压危险源——储气系统压力 7–12 MPa，远超一般工业管道（GB 50058 中已超出"气体爆炸危险"区域范畴，需按 GB/T 46373-2025 单独配置）；
- 地下硐库封闭空间——咸水层/盐穴/人工硐库三类储气空间，作业人员疏散路径与常规地面电站完全不同；
- 压缩机组与膨胀机组双工况——充电工况（电动机驱动压缩机）与放电工况（膨胀机驱动发电机）需在同一区域配置两套差异化的禁止/警告/指令标识。
二、合规框架：6 个核心标准的角色定位
| 标准号 | 标准名称 | 发布/实施 | 在 CAES 标识中的角色 |
|---|---|---|---|
| GB/T 46373-2025 | 压缩空气储能电站接入电网技术规定 | 2025-10-31 / 2026-05-01 | 核心接入规范,定义一次调频、AGC/AVC、并网点电能质量、继电保护等标识 |
| GB/T 46371-2025 | 储能电站安全标志技术规范 | 2025-10-31 / 2026-05-01 | 通用安全标志(警告/禁止/指令/提示)四类符号体系 |
| GB/T 43687-2024 | 电力储能用压缩空气储能系统技术要求 | 2024-03-15 / 2024-10-01 | 系统级性能要求,定义压缩/储气/换热/膨胀四大子系统标识 |
| GB/T 46545.1-2025 | 压缩空气地下储能选址技术规范 第1部分:咸水层储能选址 | 2025-12-02 / 2026-04-01 | 选址/地质/井场/井口装置标识 |
| GB 50016-2014 | 建筑设计防火规范 | 住建部 2014 年版 | 通用消防衔接(阻火/泄爆/疏散) |
| GB 50058-2014 | 爆炸危险环境电力装置设计规范 | 住建部 2014 年版 | 0/1/2 区与 20/21/22 区划分衔接 |
上述 6 个标准的关系：GB/T 46373-2025 是 CAES 专属的"接入 + 调度 + 保护"标识源头，GB/T 46371-2025 提供"安全标志图形符号"通用语言，GB/T 43687-2024 给出系统/子系统边界与命名规则，GB/T 46545.1-2025 锁定地下硐库选址阶段的标识前置要求，GB 50016-2014 与 GB 50058-2014 衔接通用消防与防爆。任一缺失都会导致现场标识混乱或 PSC/电网验收返工。
三、CAES 电站五大典型场景的标识配置要点
3.1 高压储气区（地面储气罐/井口装置）
依据 GB/T 43687-2024 第 8 章"储气系统"，CAES 储气分为地面高压储罐、盐穴/咸水层/报废矿井三类。按工作压力分级标识：
- 10 MPa 及以上：红色"高压危险"警告牌（GB/T 46371-2025 中警告类符号）+ 压力表读数标识（实时超压报警阈值）；
- 7–10 MPa：黄色"注意高压"标识（参照 ISO 7010 W007）+ 储罐编号（GS-NNN 编码）；
- 井口装置：在井口 5 m 范围内必须配置"未经许可禁止开启"指令牌（GB/T 46371-2025 中指令类符号），并按 GB/T 46545.1-2025 要求标注储气介质（压缩空气/含天然气混合气——补燃式 CAES 案例）。
地面储罐间距应满足 GB 50016-2014 甲类厂房防火间距 ≥ 12 m，储罐本体喷涂"易燃气体注意"反光警示色带（红/黄相间，宽度 ≥ 100 mm）。
3.2 压缩机组车间（充电工况）
压缩机组包括多级离心压缩机、电动机、进气过滤器、级间冷却器、润滑油站。按 GB/T 46373-2025 第 4 章"总体要求" 与 GB/T 43687-2024 第 7 章"压缩储能系统"：
- 充电响应时间 ≤ 30 min（GB/T 46373-2025 第 5.1.3 条），需在控制柜正面张贴"充电工况启动"步骤牌；
- 压缩机组区域按 GB 50058-2014 划分为 2 区（正常运行时不可能出现爆炸性气体环境），配置"禁止烟火"+"必须戴听力护具"+"当心机械伤人"三联标识；
- 电动机外壳防护等级 ≥ IP54（户外）/ IP44（户内），标识牌注明防护等级与绝缘等级；
- 噪声控制：压缩机 1 m 处噪声 85–95 dB(A)，应按 GB/T 46371-2025 指令类符号配置"必须戴耳塞"标识。
3.3 膨胀机组车间（放电工况）
膨胀机包括多级膨胀机、发电机、励磁系统、齿轮箱。按 GB/T 46373-2025 第 5 章"功率控制"：
- 补热式 CAES 发电爬坡率 ≥ 3%/min、非补热式 ≥ 10%/min（GB/T 46373-2025 第 5.1.2 条），需在控制盘配置"爬坡率参数"标识牌；
- 一次调频死区 ≤ ±0.033 Hz（GB/T 46373-2025 第 6.3 条），调频响应滞后 ≤ 2 s、达到 75% 目标功率时间 ≤ 15 s，需张贴"一次调频参数"明示牌；
- 发电机励磁系统满足 GB/T 7409.1~3 与 DL/T 843，应配置"自动电压控制 AVC 投入"状态牌；
- 膨胀机高温部件（进气温度可达 550 ℃——补热式）应配置"高温危险 当心烫伤"警告牌（参照 ISO 7010 W017）。
3.4 电气接入与并网区
按 GB/T 46373-2025 第 8–9 章，CAES 通过 10(6) kV 及以上电压等级接入电网：
- 并网点电能质量：谐波满足 GB/T 14549、闪变满足 GB/T 12326、三相电压不平衡满足 GB/T 15543，标识牌需列出全部 6 项电能质量指标阈值；
- 通过 220 kV 及以上电压接入时，并网线路应配置两套全线速动主保护（GB/T 46373-2025 第 9.7 条），二次回路双重化标识；
- 网络安全防护满足 GB/T 36572，监控系统应在机柜门标注"等保三级"等级牌；
- 调度自动化标识：AGC/AVC 投入状态牌、一次调频动作信号上传牌、并网测试合格证标识牌（每个并网点 1 块）。
3.5 地下硐库入口与井场
按 GB/T 46545.1-2025 第 4 章"咸水层储能选址" 与 GB/T 43687-2024 第 8 章"储气系统"：
- 井场入口 50 m 设置"地下高压储气 未经许可禁止入内"组合标识；
- 井口装置区按 1 区（正常运行时可能出现爆炸性气体环境）配置，电气设备 Ex db IIB T4 防爆等级标识；
- 注气井/采气井分别编号（如 INJ-001 / PROD-001），井口配置永久性不锈钢编码牌；
- 地下硐库作业人员入口必须配置"逃生路线"蓄光标识（参照 ISO 7010 E001/E002），蓄光亮度 ≥ 80 mcd/m² 持续 60 min；
- 地质监测设备（压力、温度、位移传感器）应配置"监测点"标识牌，注明监测参数与阈值。
四、CAES 与电化学储能、抽水蓄能标识体系的关键差异
| 维度 | CAES（压缩空气） | 电化学储能（锂电） | 抽水蓄能 |
|---|---|---|---|
| 主危险源 | 高压气体（7–12 MPa） | 电解液泄漏/热失控 | 高处坠落/库区溃坝 |
| 防爆分区主导标准 | GB 50058 + 储气区专项 | GB 50058 + GB/T 46371 | GB 50016（无爆炸性气体） |
| 核心接入规范 | GB/T 46373-2025 | GB/T 36547-2024 | GB/T 51199-2016 |
| 消防策略 | 抑制火灾（润滑油）+ 泄压 | 气体灭火（七氟丙烷/全氟己酮）+ PACK 级探测 | 水喷雾 + 排水系统 |
| 典型标识符号 | 高压危险/注意高温 | 触电危险/当心电池起火 | 当心坠落/注意水位 |
| 地下空间标识 | 必备（硐库/井口） | 无 | 地下厂房局部 |
从上表可以看出，CAES 标识体系的独有特征在于"高压危险"+"地下硐库"+"压缩/膨胀双工况"三要素的组合，缺一不可。客户在选型时若照搬锂电储能标识手册，会遗漏高压储气区的红色警告牌（GB/T 46373-2025 + GB/T 46371-2025 必备）。
五、合规落地四步法（基于博盾工业实施经验）
第一步：合规框架识别。先确认项目是新建/改建/扩建，电压等级（10 kV / 35 kV / 110 kV / 220 kV），是否补燃式——三种场景下 GB/T 46373-2025 的爬坡率/一次调频限幅指标不同（见第 6.6 条 a/b/c 三档）。
第二步：场景清单拆分。按本文第三节五大场景（高压储气/压缩机组/膨胀机组/电气接入/硐库入口）输出场景清单，每场景对应配置清单（含符号/尺寸/材质/安装高度）。
第三步：符号与文字双重配置。CAES 现场作业人员多为电力/油气跨行业背景，标识须符合 GB/T 46371-2025 通用符号 + 行业术语双重表达。例如"高压危险 7 MPa"+"High Voltage 7 MPa"。
第四步：电网验收联动。CAES 标识体系必须与并网测试报告（GB/T 46373-2025 第 12 章）一并提交，调度机构现场核查 AGC/AVC 投入状态牌、一次调频参数牌、并网点电能质量标识牌共 12 类关键标识，缺失任一不予并网批复。
六、典型配置清单（博盾工业 PPSafety 全套模块）
基于已落地的江苏金坛 60 MW·h、山东泰安 300 MW、湖北应城 300 MW 三大项目经验，博盾工业 PPSafety 提供 CAES 标识全套模块，核心组件清单：
- 高压储气区：高压危险警告牌（红底白字反光，800×600 mm，3M 反光膜）+ 储罐编号牌（304 不锈钢激光刻字）+ 压力阈值标识牌（双面印刷中文/英文）；
- 压缩机组：禁止烟火+必须戴听力护具+当心机械伤人三联牌（ABS 材质 600×450 mm）+ 充电工况步骤牌（亚克力磁吸式可更换）；
- 膨胀机组：一次调频参数牌（嵌入式不锈钢）+ 高温危险警告牌（耐高温涂层）+ 爬坡率参数牌（与控制盘一体化）；
- 电气接入：并网点电能质量标识牌（6 项指标）+ 等保三级标识牌 + AGC/AVC 投入状态牌 + 并网测试合格证标识牌；
- 地下硐库：井场入口警告组合牌 + 逃生路线蓄光标识（地面/墙面/踢脚线三级）+ 井口编码牌（永久性不锈钢）+ 监测点标识牌。
全套模块合计约 280–350 块标识牌/100 MW·h 容量，单价区间 180–450 元/块，按容量与场景差异化报价。详细清单与图集请联系博盾工业选型团队获取（提供 GB/T 46373-2025、GB/T 46371-2025、GB/T 43687-2024、GB/T 46545.1-2025 标准全文对照表）。
七、常见问题（FAQ）
Q1：CAES 标识体系是否必须执行 2026-05-01 才实施的 GB/T 46373-2025？过渡期怎么办？
A：根据国家标准化管理委员会规定，GB/T 46373-2025 自 2026-05-01 起实施，新建项目自实施日起强制执行；已开工项目可按"新标优先、企业自声明"原则提前执行，老标（GB/T 36547-2014《电化学储能电站接入电网技术规定》不适用于 CAES）不构成替代关系。建议过渡期项目向电网公司提交"标准差异说明 + 标识补充方案"。
Q2：CAES 高压储气区是否需要配置 Ex 防爆电气标识？
A：是的。CAES 高压储气区按 GB 50058-2014 与 GB/T 46373-2025 第 4 章要求，正常运行时空气中可能存在压缩空气泄漏（不燃）但补燃式 CAES 会混入天然气（爆炸极限 5%–15%），因此补燃式 CAES 储气区必须按 1 区配置 Ex db IIB T4 防爆等级标识；非补燃式可降至 2 区配置。电气设备铭牌上必须明示防爆等级与合格证号。
Q3：CAES 标识与 GB 13495.3-2026 消防安全标志如何衔接？
A：CAES 站内消防标识（灭火器/疏散/火灾报警/手动报警按钮）应统一执行 GB 13495.3-2026，与高压危险/防爆类标识分区域配置——消防类集中在控制室、电池室（CAES 通常无）、主出入口；高压/防爆类集中在储气区、压缩/膨胀车间。建议参照 GB 50016-2014 第 8 章"建筑消防设施"做一体化布置图。
Q4：CAES 标识的材质与户外耐久性如何选型？
A：CAES 户外标识应满足：304 不锈钢激光刻字（高压区永久性标识，寿命 ≥ 15 年）；3M 反光膜+铝合金基材（一般警告/禁止类，寿命 7–10 年）；亚克力磁吸式（参数类，便于电网调参后更换）；蓄光陶瓷（硐库逃生路线，寿命 ≥ 20 年）。避免使用普通 PVC（盐穴 CAES 卤水腐蚀风险）。
本文核心合规依据：GB/T 46373-2025《压缩空气储能电站接入电网技术规定》、GB/T 46371-2025《储能电站安全标志技术规范》、GB/T 43687-2024《电力储能用压缩空气储能系统技术要求》、GB/T 46545.1-2025《压缩空气地下储能选址技术规范 第1部分：咸水层储能选址》、GB 50016-2014《建筑设计防火规范》、GB 50058-2014《爆炸危险环境电力装置设计规范》。详细图集与选型清单请联系博盾工业 PPSafety 选型团队。
