FES002 消防软管卷盘（Fire Hose Reel）标志：IMO A.1116(30) 消防设备标志，150×150mm 自发光贴

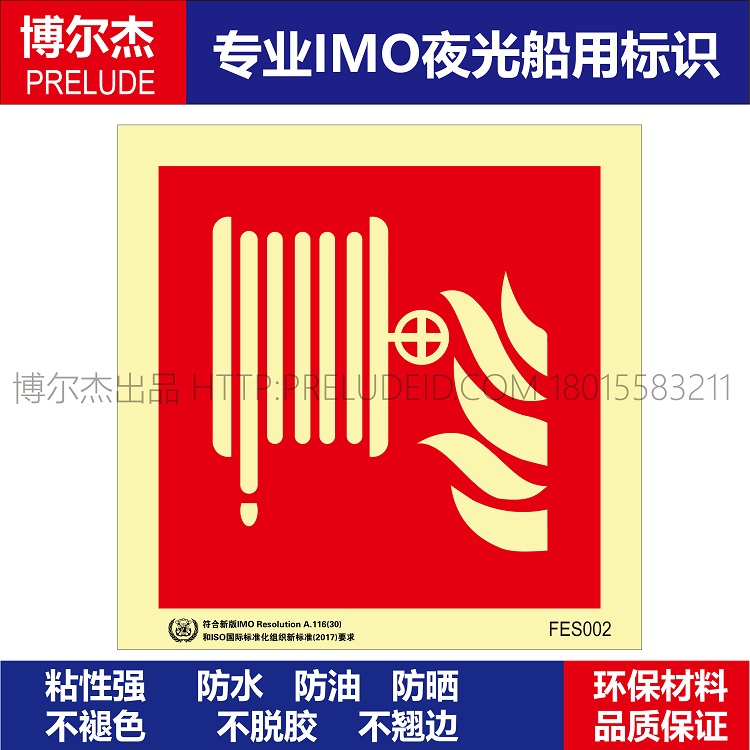

红色方形底配白色软管盘绕轮廓与火焰图形，版面按 IMO A.1116(30) 表 1 的 FES002 条目制作，标示消火栓箱取用位置。
FES 族 · 消防设备标志150×150mm不干胶自发光贴IMO A.1116(30) FES002ISO 7010-F002
这个标识是做什么用的FES 族在 IMO 体系里的位置
FES002 属 FES（Fire-fighting Equipment Signs，消防设备标志）族，该族统一标示船用消防器材的存放与取用位置。FES002 在族内专指软管类出水器材：卷盘式消防软管、消火栓箱内的水带与枪头接口位。它回答的是「离我最近的水带与枪头在哪里」，而不是「拿什么去灭」。
在 IMO A.1116(30) 表 1 中，本条目写作「FES002（ISO 7010-F002）Fire hose reel 消防软管卷盘」，图形与 ISO 7010:2019 表 2 的 F002 一致：红色方形底上，白色软管盘绕侧视轮廓，阀门与喷嘴以中部圆形十字表示，右侧附火焰图形。
消防设备类标志采用红色安全色底，与绿色「安全条件」类分工：红底指设备，绿底指出口与急救点，两种底色不可互换。
规格参数依据产品实物标注与标准条目
| 标志编号 | FES002 |
| 标志族 | FES 消防设备标志（Fire-fighting Equipment Signs） |
| 标准条目 | IMO A.1116(30) 表 1 FES002「Fire hose reel 消防软管卷盘」 |
| 对应图形号 | ISO 7010-F002（ISO 7010:2019 表 2 F002，图形一致） |
| 产品形态 | 不干胶自发光贴（自粘背胶，撕开离型纸即贴） |
| 尺寸 | 150 × 150 mm |
| 发光原理 | 稀土蓄光发光材料，吸光蓄能、黑暗中持续发光，无需外部电源 |

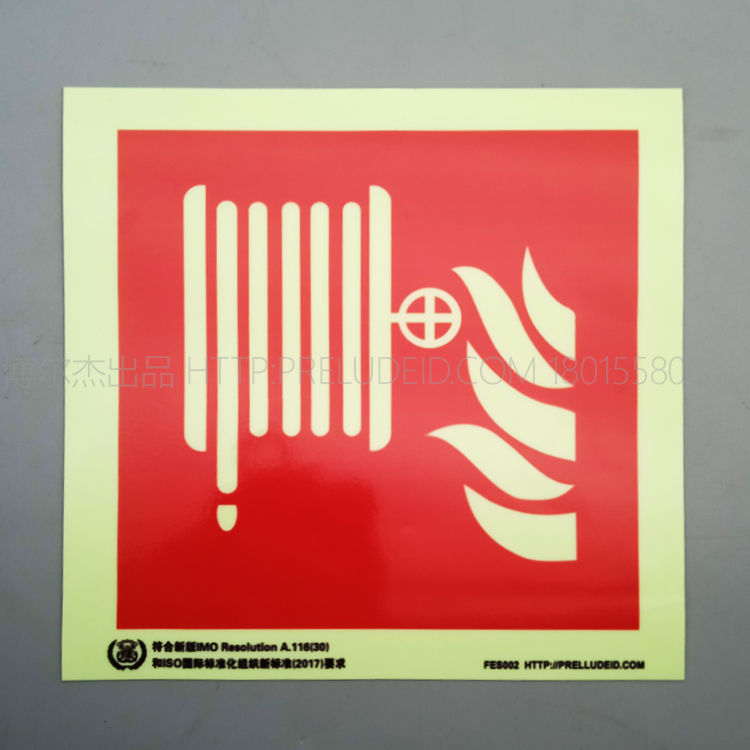

| 版面构成 | 红色方形底 + 白色软管盘绕轮廓与阀门圆形十字、火焰图形；下缘印 IMO 决议符合性与 ISO 国际标准化组织新标准(2017) 文字，右下角为 FES002 编号 |
| 执行标准 | 产品名称标注 ISO7010；实物下缘印 IMO 决议与 ISO 新标准(2017) 符合性文字 |
| 适用场景 | 消防软管卷盘、消火栓箱、水带与枪头接口位 |

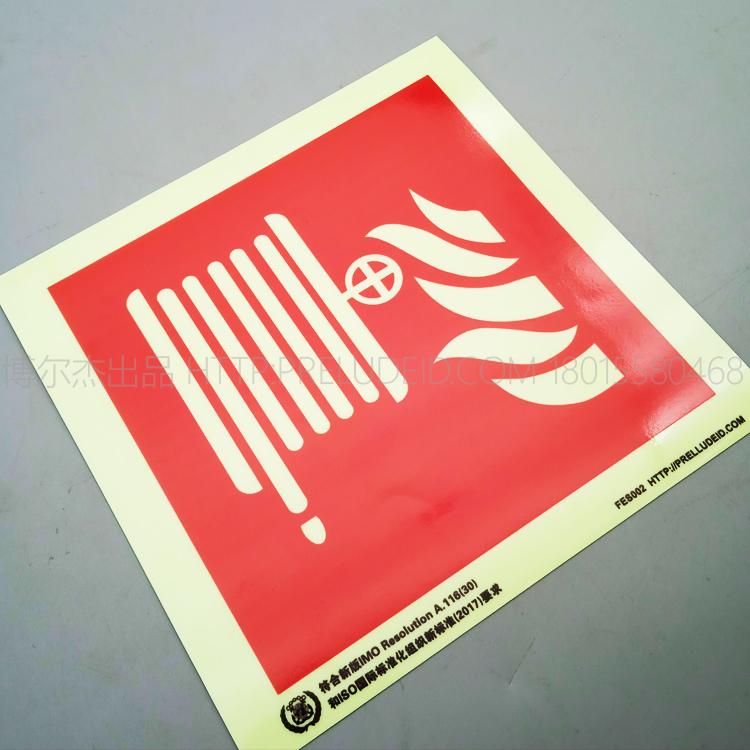

背胶实拍：离型纸掀起可见自粘背胶层，撕开即贴，不改动栓箱箱体结构
材质与夜间可见性蓄光层在海洋环境下的四个表现
蓄照明即可充能
日常照明或日照即可完成蓄能，不接线、不装电池
亮全黑仍可辨位
失电后软管轮廓与火焰图形持续发光，取用点不因断电丢失
耐耐海洋环境
耐盐雾、耐海水腐蚀、耐高低温、抗紫外线老化
贴贴箱面不改结构
直接贴于栓箱门板或邻近舱壁，不钻孔、不破坏涂装
夜光实拍：全黑环境下软管盘绕轮廓与火焰图形仍可辨，失电后位置信息不丢失
典型安装位置四个常见落点
消火栓箱门面
贴于栓箱门板或紧邻箱体的侧壁，正对通道一侧
主竖区与走廊栓位
沿逃生通道、走廊布置的消火栓点逐一设置，便于就近取水带
卷盘独立挂装点
软管卷盘单独挂装的处所，贴于卷盘上方或旁边
机舱与甲板作业区
机舱、甲板机械处所及生活区外走道的栓位按点补设
施工与验收要点四个直接影响落地效果的操作
1基面预处理
栓箱门板或舱壁须清洁、干燥、无油污；锈蚀、粉化基面先除锈找平
2标志与卷盘同框
贴位须保证同时看到标志与卷盘本体，不被箱门、管系或扶手遮挡
3蓄光与亮度确认
装后在正常照明下充分暴露，并现场确认亮度与图形完整度
4随消火栓月检核查
与消火栓、水带月检同步核查，翘边、开裂、亮度衰减即更换
族职能边界FES002 只标示「软管卷盘」取用位置
注意 FES002 只解决软管类出水器材在哪里这一条信息。它不标示灭火器（FES001），也不标示消防设备集中存放点（FES003）；泡沫炮、消防沙箱等无注册专用图形的器材由 FES003 兜底，不使用本标志替代。它同样不承担逃生路线与集合站指引（MES）、救生系统与设备标示（LSS）、禁止行为（PSS）、危险警告（WSS）、强制行动（MSS）的职能。
说明 船上消防软管卷盘的数量与布置属 SOLAS 消防规范范畴，本标志为配套图形标识；设置与验收以船载消防控制图、船级社及主管机关要求为准。
高频问答采购与安装最常问的 4 个问题
问：FES002 和 FES001 在船上怎么区分使用？
答：按器材类型分。FES001 对应灭火器，FES002 对应软管卷盘。同一处所同时配置两者时各自设置标志，不能用一块标志指向两类器材。
问：消火栓箱里的水带和枪头也归 FES002 指示吗？
答：归同一取用点。FES002 标示软管类出水器材的存放位置，箱内水带、枪头与该箱体视为同一取用点，贴于箱体可见处即可。
问：标志必须贴在卷盘正上方吗？
答：不必限定正上方，但须满足标志与卷盘同框可见。栓箱正面、侧面或邻近舱壁均可，避开被箱门遮挡处。
问：安装位置较高时，150×150mm 的尺寸够用吗？
答：常规舱室与走廊点位按 150×150mm 即可满足认读；安装高度较大或观察距离较远的点位可定制放大规格，保持图形与底色比例关系即可。
