PPSAFETY · IMO 船用安全标识
FES004 火灾报警按钮（Fire Alarm Call Point）标志：IMO A.1116(30) 消防设备标志，150×150mm 自发光贴

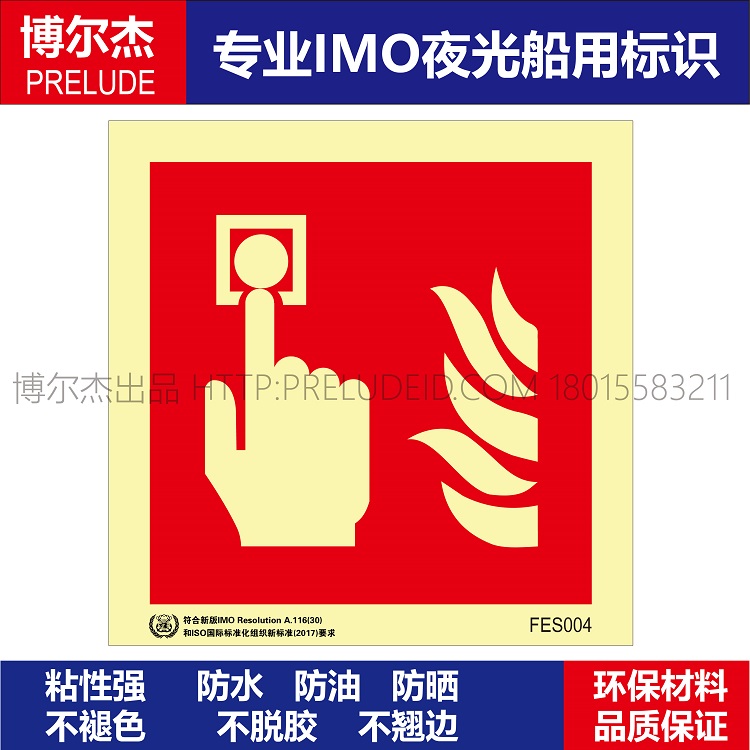

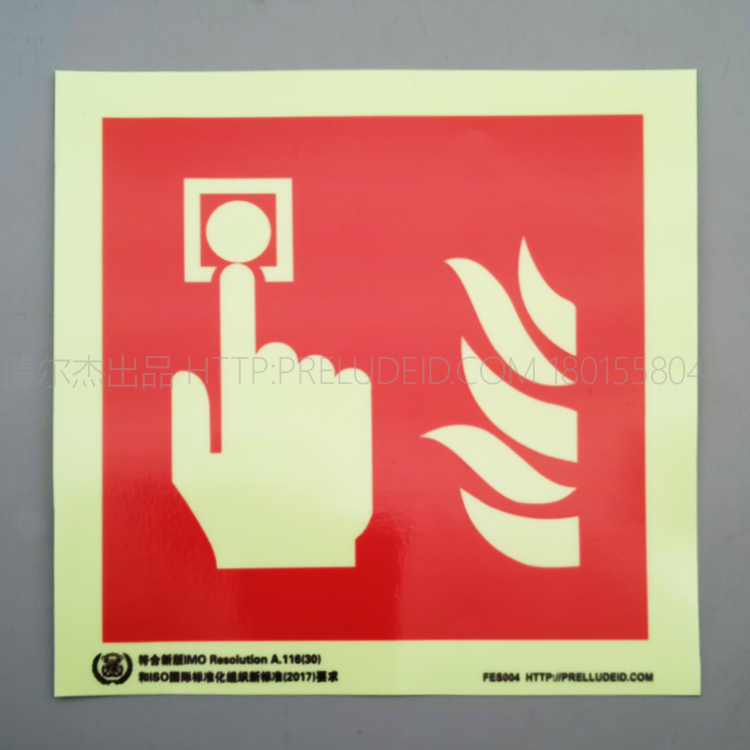

红色方形底配白色手指按压图形与火焰，按 IMO A.1116(30) 表 1 的 FES004 条目制作，标示手动火灾报警呼叫点位置。
FES 族 · 消防设备标志150×150mm不干胶自发光贴IMO A.1116(30) FES004ISO 7010-F005
这个标识是做什么用的报警链路的第一环
FES004 属 FES（Fire-fighting Equipment Signs，消防设备标志）族，族内专指手动火灾报警呼叫点：人员发现火情后伸手可及的那个报警触发装置。它与自动探测器互补——探测器管无人时段的自动报警，本标志管有人时段的「我在哪里能手动报警」。
在 IMO A.1116(30) 表 1 中，本条目写作「FES004（ISO 7010-F005）Fire alarm call point」，ISO 24409-2:2014 对该条目的功能定义为标示火灾报警呼叫点位置。图形内容为：俯视手掌伸出食指、指点开口的方形呼叫点，右侧附火焰图形，与本产品版面一致。
报警呼叫点多设于梯道口、走廊与逃生通道交汇处，本标志与呼叫点按钮同框张贴，让「报警动作」在失电昏暗环境下仍能被找到。
规格参数依据产品实物标注与标准条目
| 标志编号 | FES004 |
| 标志族 | FES 消防设备标志（Fire-fighting Equipment Signs） |
| 标准条目 | IMO A.1116(30) 表 1 FES004「Fire alarm call point 火灾报警按钮」 |
| 对应图形号 | ISO 7010-F005（ISO 24409-2:2014 FES004 条目，图形一致） |
| 图形内容 | 俯视手掌伸出食指按压开口方形呼叫点 + 火焰 |
| 产品形态 | 不干胶自发光贴（自粘背胶，撕开离型纸即贴） |
| 尺寸 | 150 × 150 mm |
| 发光原理 | 稀土蓄光发光材料，吸光蓄能、黑暗中持续发光，无需外部电源 |
| 版面构成 | 红色方形底 + 白色手指按压与火焰图形；下缘印 IMO 决议符合性文字，右下角为 FES004 编号 |
| 执行标准 | 产品名称标注 ISO7010 与 GB16557-2023；实物下缘印 IMO 决议符合性文字 |
| 适用场景 | 手动火灾报警呼叫点、报警按钮面板、梯道口与走廊报警位 |
背胶实拍：离型纸掀起可见自粘背胶层，贴于报警按钮旁不改动面板结构
材质与夜间可见性失电场景下的报警可达性
蓄常态照明充电
舱室照明与日照即可完成蓄能，无线路依赖
亮熄灯仍见按压位
全黑环境下手指与火焰图形持续发光，报警点不因失电消失
耐耐受海上气候
耐盐雾、耐高低温、抗紫外线老化、耐海水腐蚀
贴环绕按钮布点
直接贴于按钮面板周边舱壁，不占用面板开孔
夜光实拍：全黑环境下手指按压与火焰图形仍清晰可辨，呼救报警的第一落点不丢失
典型安装位置四个常见落点
呼叫点按钮旁
紧贴手动报警按钮面板一侧，与按钮同高、同框可见
梯道口与走廊
住舱与机舱梯道、主走廊的报警按钮位逐一设置
逃生通道交汇处
脱险通道沿途的报警点位，兼顾撤离途中报警需求
控制站与集控室
驾驶室、机控室外入口的报警呼叫点按位补设
施工与验收要点四个直接影响落地效果的操作
1基面清洁干燥
面板周边舱壁须无油污、无粉化；粗糙面先找平再贴
2与按钮同框
标志与报警按钮同时入眼，不得被门框、管线或标牌遮挡
3蓄光充分曝光
装后置于正常照明下充电，现场确认夜光图形完整
4并入报警月检
与火灾报警系统月检同步核查标志状态，翘边或亮度衰减即更换
族职能边界FES004 只指「手动报警触发点」
注意 FES004 回答「去哪里手动触发火灾报警」。它不标示灭火器材本身——灭火器（FES001）、软管卷盘（FES002）各有专属标志；也不承担应急通信职能，船用应急电话由 EES002 标示，两者是「报警」与「通话」两套装置，不可混用；船上通用报警装置的位置由 EES012 标示。它同样不负责逃生路线与集合站指引（MES）、救生系统标示（LSS）、禁止行为（PSS）、危险警告（WSS）、强制行动（MSS）。
说明 手动报警呼叫点的数量与布置属 SOLAS 消防规范与船级社审图范畴，本标志为配套图形标识，设置以认可的消防布置图为准。
高频问答采购与安装最常问的 4 个问题
问：FES004 和应急电话标志是同一回事吗？
答：不是。FES004 指向手动火灾报警呼叫点（触发报警），应急电话（EES002，ISO 7010-E004）指向救生通信终端。两处装置、两种图形，分别张贴。
问：产品名称里的 GB16557-2023 是什么关系？
答：GB 16557-2023 为船用安全标志国家标准（2023 年版，替代 2010 年版），本产品名称同时标注 ISO7010 与该国标，图形与两者采用的报警呼叫点符号一致。
问：贴在报警按钮面板上可以吗？
答：建议贴于按钮面板紧邻的舱壁或门框侧，避免覆盖面板本身的开孔、铭牌与操作标识。
问：150×150mm 在长走廊够醒目吗？
答：常规走廊与梯道点位足够；超长走廊或远距观察点位可定制放大规格，图形比例保持不变。
