FES005 固定式灭火钢瓶组（Fixed Fire Extinguishing Battery）标志：IMO A.1116(30) 消防设备标志，150×150mm 自发光贴

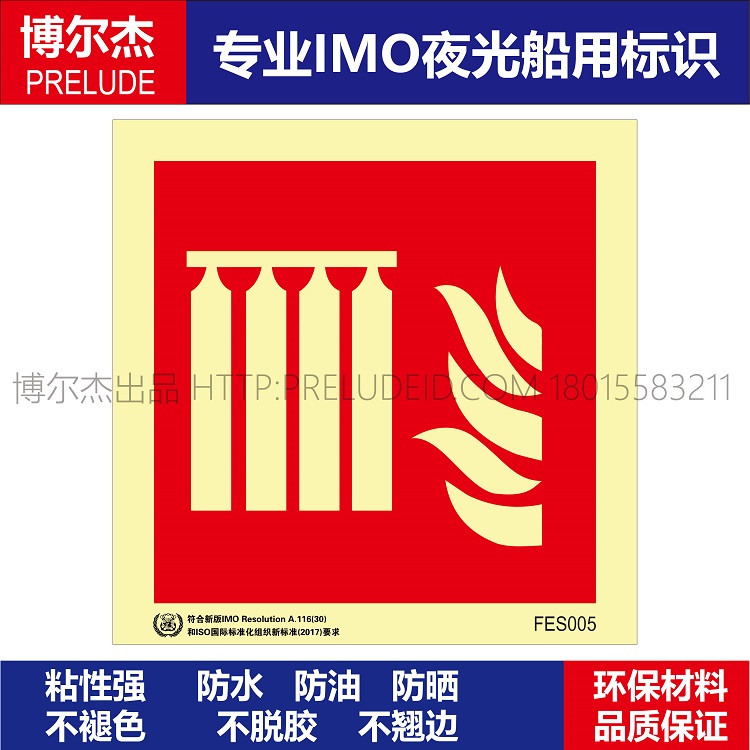

红色方形底配白色四瓶连歧管图形与火焰，按 IMO A.1116(30) 表 1 的 FES005 条目制作，标示固定灭火钢瓶组存放处。
FES 族 · 消防设备标志150×150mm不干胶自发光贴IMO A.1116(30) FES005ISO 7010-F008
这个标识是做什么用的机舱固定灭火系统的「瓶库」指位
FES005 属 FES（Fire-fighting Equipment Signs，消防设备标志）族，族内专指固定式灭火钢瓶组——多具灭火钢瓶经歧管汇流、集中布置的瓶组间或瓶库。这类瓶组常服务于机舱、泵舱等固定灭火系统，本标志回答的是「瓶组集中放在哪个舱室」。
在 IMO A.1116(30) 表 1 中，本条目写作「FES005（ISO 7010-F008）Fixed fire extinguishing battery」，ISO 24409-2:2014 注明该条目替代 A.952(23) 消防控制图符号 2.21。图形内容为：四具钢瓶并列接歧管，右侧附火焰图形，与本产品版面一致。
ISO 24409-2:2014 还为该条目列出了相关联的警告标志图形号（ISO 7010-W029），瓶组间入口常将指位标志与警告标志配合张贴：一个指位置，一个警示危险。
规格参数依据产品实物标注与标准条目
| 标志编号 | FES005 |
| 标志族 | FES 消防设备标志（Fire-fighting Equipment Signs） |
| 标准条目 | IMO A.1116(30) 表 1 FES005「Fixed fire extinguishing battery 固定式灭火钢瓶组」 |
| 对应图形号 | ISO 7010-F008（ISO 24409-2:2014 FES005 条目，图形一致） |
| 图形内容 | 四具钢瓶并列接歧管 + 火焰 |
| 沿革 | 替代 A.952(23) 消防控制图符号 2.21 |
| 产品形态 | 不干胶自发光贴（自粘背胶，撕开离型纸即贴） |
| 尺寸 | 150 × 150 mm |
| 发光原理 | 稀土蓄光发光材料，吸光蓄能、黑暗中持续发光，无需外部电源 |
| 版面构成 | 红色方形底 + 白色瓶组与火焰图形；下缘印 IMO 决议符合性文字，右下角为 FES005 编号 |
| 执行标准 | 产品名称标注 ISO7010 与 GB16557-2023；实物下缘印 IMO 决议符合性文字 |
| 适用场景 | 固定灭火钢瓶组间、瓶库、CO2 与惰气瓶组集中布置处所 |

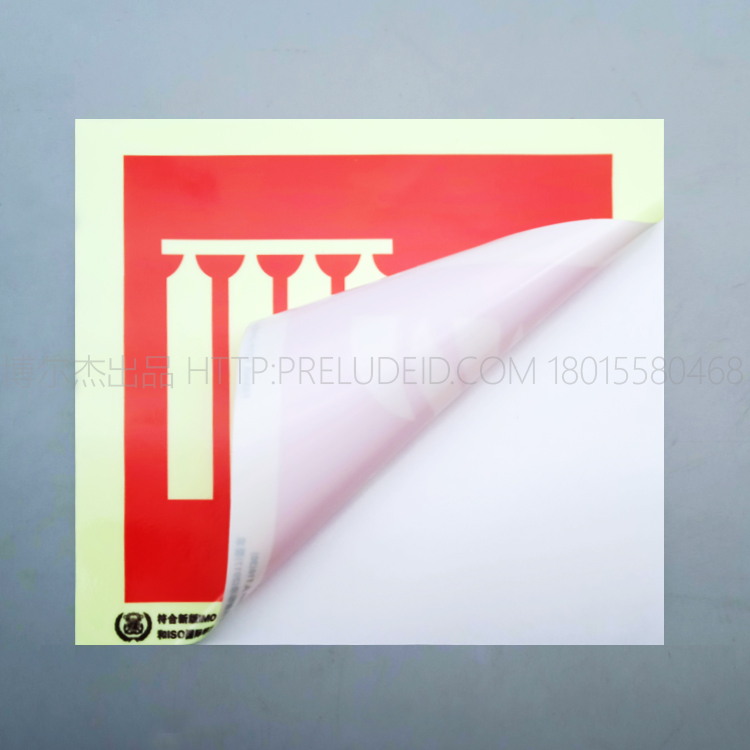

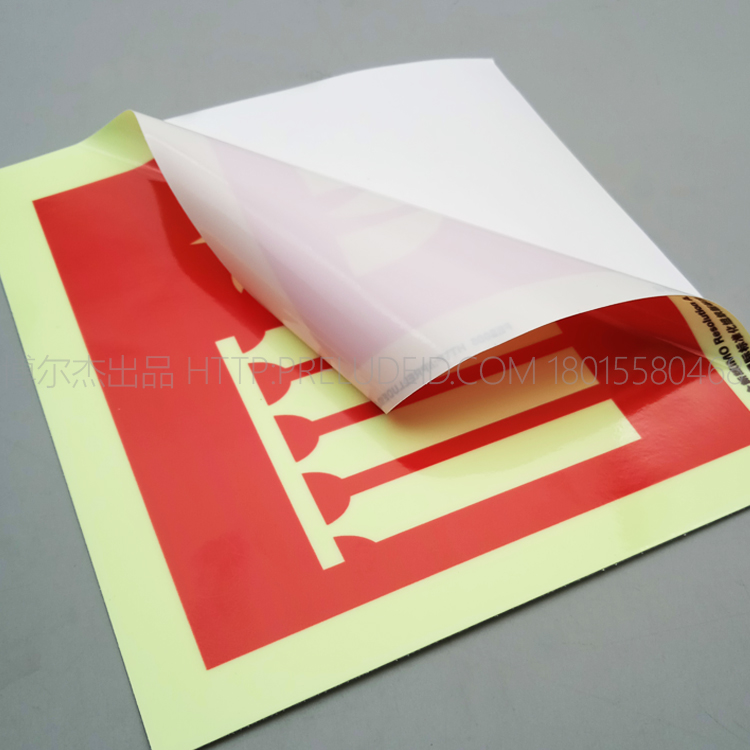

背胶实拍：离型纸掀起可见自粘背胶层，直接贴于瓶组间舱门或舱壁
材质与夜间可见性无人值守处所的位置自持
蓄巡检照明即充能
瓶组间例行巡检的照明即可维持蓄能，无需供电
亮失电后指位不变
机舱失电全黑时瓶组图形持续发光，瓶库位置不因断电不可寻
耐耐受舱底环境
耐盐雾、耐海水腐蚀、耐高低温、抗紫外线老化
贴不改舱壁结构
贴于瓶组间门面或邻近舱壁，不钻孔、不影响水密与涂装
夜光实拍：全黑环境下四瓶连歧管图形与火焰仍可辨，瓶组间入口在失电时仍可定位
典型安装位置四个常见落点
瓶组间舱门
贴于钢瓶间、瓶库舱门正面或门框侧，进门即见
机舱固定灭火区
机舱、泵舱等由瓶组供剂的固定灭火系统保护处所入口
释放站近旁
瓶组遥控释放站附近，与释放装置标志分位设置
消防控制图对照位
消防控制图所标瓶库位置的实际舱壁处按点补设
施工与验收要点四个直接影响落地效果的操作
1基面除油除锈
瓶组间舱壁常有油渍，先清洁找平，保证背胶满贴
2指位对准瓶库
标志贴位须与瓶组实际存放处对应，跨舱室指位无效
3蓄光与图形复核
装后照明充电，确认夜光下四瓶图形与火焰完整
4随固定系统年检核查
与固定灭火系统检验同步核查标志，褪色、翘边即更换
族职能边界FES005 只指「瓶组」，不指单瓶与装置
注意 FES005 回答「集中布置的灭火钢瓶组在哪里」。单具固定灭火钢瓶由 FES010 标示，罐架式固定灭火装置由 FES009 标示，手提式灭火器由 FES001 标示——三者的图形与条目各不相同，不得以瓶组标志笼统替代。它同样不承担逃生路线与集合站指引（MES）、救生系统标示（LSS）、禁止行为（PSS）、危险警告（WSS）、强制行动（MSS）的职能；瓶组间的危险警示另行采用配套警告标志（ISO 24409-2:2014 所列相关联图形号 ISO 7010-W029）。
说明 固定灭火系统及其瓶组的配置与检验属 SOLAS 消防规范与船级社审图范畴，本标志为配套图形标识，设置以认可的消防布置图与释放操作说明为准。
高频问答采购与安装最常问的 4 个问题
问：瓶组和单瓶标志怎么区分？
答：看图形：FES005 是四具钢瓶并列接歧管；单具固定钢瓶（FES010）只有一具瓶卧置于支架。按现场布置选用对应条目，不要混贴。
问：CO2 瓶组和惰气瓶组能用同一块标志吗？
答：指位层面可以：FES005 标示瓶组位置，不区分灭火介质；介质属性由系统铭牌与消防控制图说明，必要时可在标志下方加注文字。
问：为什么编号是 FES005，图形号却是 F008？
答：IMO A.1116(30) 的 FES 序号与 ISO 7010 的 F 序号不等位：FES005 在 A.1116(30) 表 1 中明确对应 ISO 7010-F008。选型时以条目名称与图形核对，勿按数字顺序推断。
问：瓶组间内部还需要贴吗？
答：入口标志解决「找到瓶库」；瓶组本体上方或歧管端可另贴，便于进入后快速确认。两级布点不冲突。
