FES012 消防炮（Fire Monitor）标志：IMO A.1116(30) 消防设备标志，150×150mm 自发光贴
红色方形底配白色基座式消防炮图形与火焰，按 IMO A.1116(30) 表 1 的 FES012 条目制作，标示大流量消防炮的安装位置。
FES 族 · 消防设备标志150×150mm不干胶自发光贴IMO A.1116(30) FES012ISO 7010-F015
这个标识是做什么用的大流量消防炮安装位置
FES012 属 FES（Fire-fighting Equipment Signs，消防设备标志）族，族内专指消防炮——以固定基座安装、能远程喷射大流量水柱或泡沫混合液的大口径灭火设备，常见于油类货舱区域、滚装处所、平台甲板与码头岸壁。它不指水雾喷头（FES008），也不指手提式灭火器材（FES001、FES007）。
IMO A.1116(30) 表 1 中写作「FES012（ISO 7010-F015）Fire monitor」；ISO 7010:2019 表 2 中 F015 同名，图形内容为带基座立柱的炮身仰角指向火焰。本产品实物版面与该条目逐项吻合。
消防炮的射程与流量远超软管卷盘，通常由受过训练的人员操作，炮位周边须保持操作回转空间。本标志回答的是「消防炮装在哪、从哪取用」。
规格参数依据产品实物标注与标准条目
| 标志编号 | FES012 |
| 标志族 | FES 消防设备标志（Fire-fighting Equipment Signs） |
| 标准条目 | IMO A.1116(30) 表 1 FES012「Fire monitor 消防炮」 |
| 对应图形号 | ISO 7010-F015（ISO 7010:2019 表 2 同名条目，已与 IMO 决议互核） |
| 图形内容 | 红底白色基座式消防炮（立柱底座+仰角炮管）+ 火焰 |
| 产品形态 | 不干胶自发光贴（自粘背胶，撕开离型纸即贴） |
| 尺寸 | 150 × 150 mm |
| 发光原理 | 稀土蓄光材料吸光蓄能，黑暗中持续发光，无需外部电源 |
| 版面构成 | 红底白色消防炮图形；下缘印 IMO 决议符合性文字，右下角为 FES012 编号 |
| 执行标准 | 产品名称标注 ISO7010 与 GB 16557-2023 |
| 适用场景 | 油轮与化学品船甲板、滚装货舱、海洋平台、码头消防炮位 |

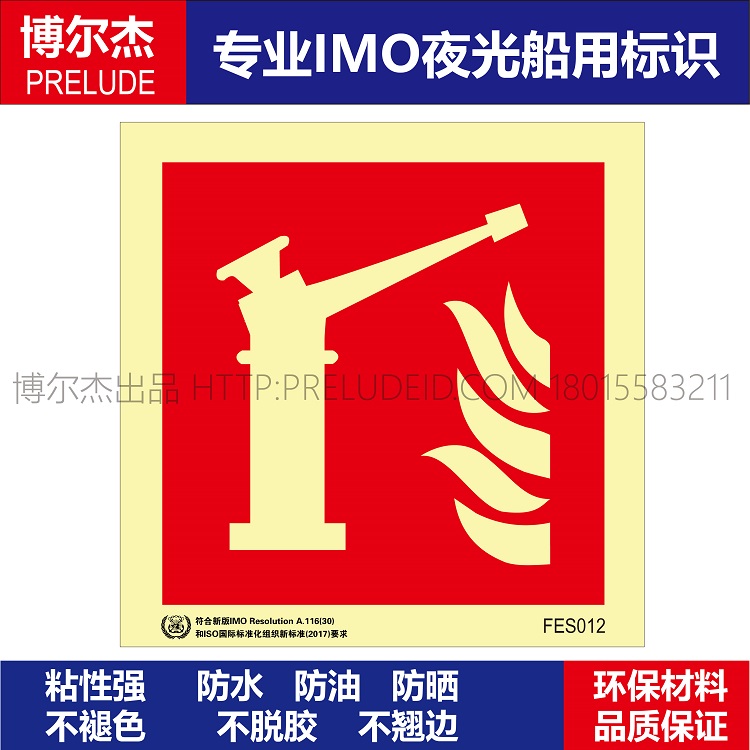

实物正视图：红底白色消防炮图形配火焰，右下角 FES012 编号（本款图集仅此一张产品实拍，无独立夜光/背胶特写）
材质与夜间可见性炮位周边断电时的自持指示
蓄常规照明即可充能
甲板日光、舱室顶灯照射一段时间即可完成蓄光
亮全黑环境可辨炮位
断电或烟雾遮蔽时，炮身轮廓与火焰图形持续发光
耐耐盐雾与紫外老化
适应海上高盐雾、干湿交替与强紫外线日晒环境
贴贴于炮座与护栏立柱
自粘背胶可直接贴附炮座基座、护栏或消防总管阀箱
夜间或弃船场景下甲板照明常随动力系统中断；消防炮位若只有白天可见的喷漆标识，应急时难以快速定位。蓄光贴让炮位在黑暗中保持可视，为操炮争取时间。
典型安装位置四个常见落点
炮座基座旁的甲板或舱壁
标志与炮体同框张贴，视线不被缆绳、管件遮挡
操炮平台护栏或炮塔立柱
操作人员登位即可确认设备，避免夜间摸错炮位
通往炮位通道的转折点
主甲板通道拐角设标志，引导增援人员找到炮位
消防总管控制阀组附近
与供水阀标识相邻布置，操炮前一并确认管路状态
施工与验收要点四个直接影响落地效果的操作
1基面除盐除油
甲板盐结晶与油污须先清除，否则背胶易在震动中脱开
2避开高温与冲刷面
不得贴于排气管、蒸汽件及消防炮自冲洗射流覆盖区
3推贴压实排泡
从一端缓慢推贴，刮板由中央向外压实，边缘重点压牢
4回转空间内目视校核
在操炮站位观察图形完整可辨；被遮挡即移位重贴
族职能边界FES012 只指「消防炮」，不指喷头与手提器材
注意 消防炮标志有三种典型误用：把 FES008 水雾喷头标志贴到炮位（喷头指固定水雾系统的喷洒终端，不是炮）；把 FES007 泡沫施加装置标志当作炮位标志（后者指软管加喷枪的手持器材）；用 FES001 手提灭火器标志顶替（口径、流量、操作方式完全不同）。三者须按设备类型对位使用。
还需与 FES009 固定式灭火装置区分：FES009 指固定灭火系统整体（含储瓶、阀件与控制单元），FES012 只标示消防炮这一喷射设备本体。两者在 IMO A.1116(30) 表 1 中分列不同条目。
高频问答采购与安装最常问的 4 个问题
问：FES012 消防炮和 FES008 水雾喷头能互相替代吗？
答：不能。FES012 对应 ISO 7010-F015，图形是基座式炮身；FES008 对应 F011，图形是向下喷洒水雾的喷头。设备形态与操作位置不同，混贴会误导应急取用。
问：为什么 FES012 的图形号是 F015，而不是 F012？
答：IMO A.1116(30) 的 FES 序号与 ISO 7010 的 F 序号不逐位对应。按决议表 1 原文，FES012 对应 ISO 7010-F015 Fire monitor。
问：150×150mm 贴在炮座旁够辨识吗？
答：炮位周边通常较空旷，150×150mm 适用于近距指位；建议炮座与操炮平台各贴一张，并在通道转折点增设引导。
问：海上强日照下蓄光层能用多久？
答：蓄光层按耐紫外线老化设计，日光照射即是充能过程，不会因日晒耗损发光性能；应避免尖锐刮擦与持续高温烘烤。
