SIS039 高倍泡沫供应导管（排出管）：IMO A.1116(30) 表 3 第 39 条 150×150mm 船用自发光贴

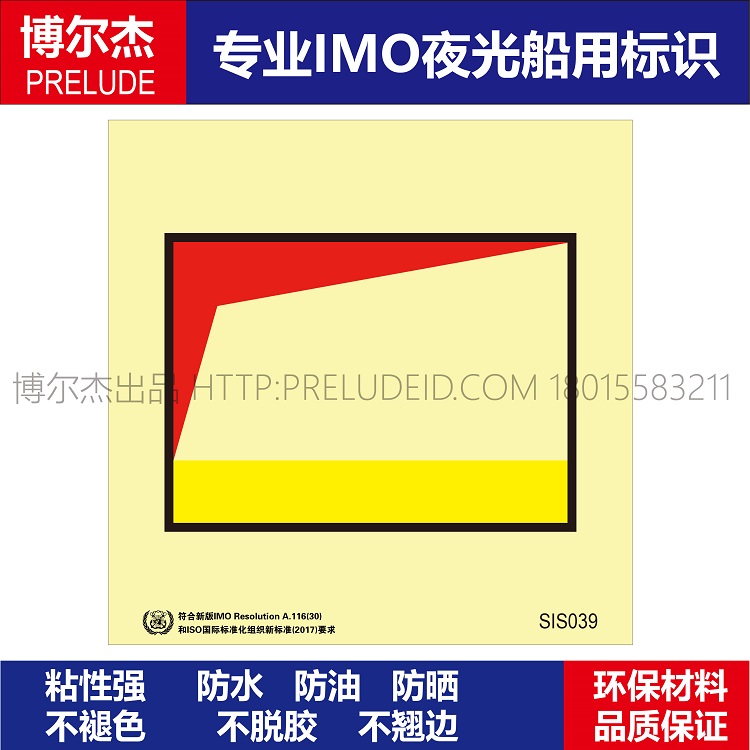

米黄蓄光底板上无外框：黑色矩形外框内，左上角红色三角、底部黄色横带，中间留白；右下角印编号 SIS039。对应表 3 第 39 条，条目名 High expansion foam supply trunk (outlet)（高倍泡沫输送管出口）。
SIS 族 · 受训人员操作说明150×150mmIMO A.1116(30) 表 3船用自发光贴
这个标识是做什么用的IMO A.1116(30) 表 3 的 SIS 族第 39 条
SIS039 的条目名 High expansion foam supply trunk (outlet)，即「高倍泡沫输送管（出口）」。它标注高倍泡沫灭火系统中泡沫供应导管的出口端位置，而不是某个阀。
高倍泡沫发生器把大量低倍数泡沫经风管或导管送入舱室、油舱或机舱，出口是泡沫进入防护区的物理端口。在应急情况下，受训人员需要迅速找到泡沫输出口，确认供气/供液路径是否通畅。
图形读法：矩形外框象征输送管或导管出口，左上角红色三角表示消防属性，底部黄色横带对应泡沫介质；整体没有蝴蝶结，因此它不是阀类设备，而是管路/出口类标识。
规格参数表
| 货号 | SIS039 |
| 中文含义 | 高倍泡沫供应导管（排出管）（官方条目：高倍泡沫输送管出口） |
| 英文条目名 | High expansion foam supply trunk (outlet) |
| 图形编号 | 表 3 未列 ISO 7010 编号，符号依据 ISO 17631 |
| 标准依据 | IMO A.1116(30) 表 3，改编自 A.952(23) 与 ISO 17631 |
| 尺寸 | 150×150mm |
| 发光方式 | 稀土蓄光自发光，吸光蓄能，黑暗持续可见 |
| 材质特性 | 耐盐雾、耐高低温、抗紫外线老化、耐海水腐蚀 |
| 服务热线 | 18015583211 |
配图右下角标 SIS039。产品名称「高倍泡沫供应导管(排出管)」与官方条目名 High expansion foam supply trunk (outlet) 措辞有别；名称标 GB16557-2023，表 3 图形则依据 ISO 17631；版面下缘出处行排成 A.116(30)，现行决议号应为 A.1116(30)，缺位属印版问题。
材质与夜间可见性
高倍泡沫输出口常设在机舱、油舱、泵舱或货油区边界：这些区域油气浓度高、温度波动大、可能存在海水飞溅，对版面的阻燃、耐候与附着力要求较高。
稀土蓄光面层在日间灯光或应急照明下吸光蓄能，断电后持续自发光，无需接电或电池；基材耐盐雾、耐高低温、抗紫外线老化并耐海水腐蚀，在机舱高温高湿环境中不易卷边起泡。
泡沫喷放后若版面沾染泡沫残液或油污，可用清水冲洗后软布擦干；若蓄光层出现龟裂、起皮或脱落，应整张贴面更换，不得局部修补。
典型安装位置
- 高倍泡沫发生器至防护区之间导管出口的邻近壁面
- 泡沫风管穿过舱壁后的出口法兰外侧
- 防火控制图上高倍泡沫供应出口点位的对应标注处
- 防护区入口外侧便于应急人员低头识别的位置
- 张贴高度避开气流直射范围与日常设备巡检通道
导管布置或防护区边界调整后，先改防火控制图，再按新图挪贴标志。
施工与验收要点
- 贴面基层除油除尘，导管壁面或邻近面板先试贴定位再压实
- 版面居中，避开法兰螺栓、保温层搭接缝与设备操作手柄
- 验收核对矩形框、左上红三角、底部黄带三要素，缺一项即换
- 暗场复核：熄灯数分钟后回看，红三角与黄带轮廓仍可辨认方为合格
- 泡沫系统年度检测时一并核对出口畅通状态与标志点位一致
本款与 SIS038 泡沫分区阀配套使用：038 指阀，039 指阀后导管出口，两者职能不同。
族职能边界警示卡
SIS039 张贴给负有应急职责的受训人员，只回答「高倍泡沫输送管出口在哪里」。它不标注泡沫分区阀（SIS038）、不标注泡沫喷放装置或喷嘴、不标注泡沫液储罐或比例混合器、不标注泵阀的遥控操作点（SIS030/SIS031/SIS032）。集合逃生、禁令、危险警告、强制动作分别由 MES、PSS、WSS、MSS 各族负责，本款不越界。
高频问答
Q：和 SIS038 泡沫阀组有什么区别？
A：SIS038 是泡沫分区阀，图形为 F 加蝴蝶结，表示阀体本体；本款是泡沫输送管出口，图形为矩形框内红三角加黄带，表示导管出口。前者管区段隔离，后者管出口定位。
Q：为什么这个标识没有蝴蝶结？
A：表 3 中「蝴蝶结」专门用于阀类设备（如 SIS036/037/038/032）；输送管、出口、装置类标识使用各自的专用图形。本款矩形框即高倍泡沫供应导管的专用记号。
Q：名称只标 GB16557-2023，和表 3 是什么关系？
A：GB 16557-2023 是船用安全标志的国内实施标准，表 3 的符号依据是 ISO 17631；三者共同构成同一套图形体系，验收以 IMO A.1116(30) 表 3 为准。
Q：下缘印的 A.116(30) 与 A.1116(30) 不一致，需要退换吗？
A：不需要。产品下缘排成 A.116(30) 是印版缺位，现行决议号应为 A.1116(30)；版面功能与编号正确，不影响验收与装船使用。
