一、油船与化学品船标识的法规体系
油船（Oil Tanker）与化学品船（Chemical Tanker）是IMO危险区域划分（hazardous area classification）下最复杂的特种船型。其标识体系不仅需要满足SOLAS公约通用条款，更要在IBC Code（散装危险化学品船舶构造与设备规则）、IGC Code（散装液化气体船舶构造与设备规则）、MSC.1/Circ.1557（危险区域分类统一解释）、IEC 60092-502（船舶电气设备在危险区域的应用）四重规范下叠加防爆、防火、防静电、防误操作的合规要求。欧盟EMSA与美国USCG的PSC检查中，油化船是滞留率最高的船型之一，其中标识类缺陷约占总缺陷的15%-20%。
与RoPax客滚船标识体系的差异在于：油化船标识的核心不是"旅客疏散引导"，而是"危险气体环境警示 + 防爆设备识别 + 操作许可边界标识"。其标识必须能在0区（爆炸性气体环境连续出现）、1区（正常运行时可能出现）、2区（偶尔短时间存在）三类危险区域分别配置，且必须明确标识"非危险区域"以避免船员误入。
1.1 SOLAS II-1/45.11与MSC.1/Circ.1557危险区域分类
SOLAS II-1/45.11自2017年1月1日起对新建船舶生效，MSC.1/Circ.1557作为统一解释文件，明确了危险区域分类的"3 m + 1.5 m + 6 m"三档半径划分原则：(a) 货油舱透气口、P/V阀出口：垂直方向以6 m为半径无限高度的圆柱内划分为1区，1区外4 m划分为2区；(b) 货舱出口、舱盖开口：3 m半径内为1区，1区外1.5 m为2区；(c) 主甲板一般区域：高度2.4 m以内为2区；(d) 液货舱、污油水舱、含货物管系的内部空间：0区（气体连续存在）。博盾工业在多个油化船标识项目中发现，约30%的PSC缺陷集中在"危险区域边界标识不清晰"——船员无法准确判断是否处于爆炸危险环境，导致携带非防爆设备进入。
1.2 IBC Code第8章与IGC Code第8.2.10条
IBC Code（散装危险化学品船舶构造与设备规则）第8章专门规定货物舱透气、气体释放与电气设备选型，要求化学品船在载运闪点（闭杯试验）≤60℃的可燃液体时，整个舱段均为0区。IGC Code（散装液化气体船舶构造与设备规则）第8.2.10条对LNG/LPG船的透气出口有更严格规定：以透气口为中心、垂直方向6 m半径无限高度的圆柱为1区，1区外4 m为2区。博盾工业为LNG船提供的标识模块需特别关注"低温环境适应性"，所有标识基材必须通过-196℃低温试验，避免低温脆裂。
1.3 IEC 60092-502与GB 3836的防爆标识关联
IEC 60092-502是国际电工委员会（IEC）针对船舶危险区域电气设备的核心标准，对应国内GB 3836系列（爆炸性环境）。油化船标识中凡涉及电气设备（开关、按钮、检测仪、配电箱）的位置，必须明确标注防爆等级（Ex d IIB T4 或 Ex d IIC T6 等），标识本身必须采用铝板或不锈钢材质，避免静电积聚引发火花。博盾工业提供的防爆区域标识采用316L不锈钢基材，厚度≥1.5 mm，永久性激光雕刻Ex标志+防爆等级+设备编号，确保在油化船全寿命周期内不褪色、不脱落。
二、油化船标识的关键配置要素
基于上述法规框架，油化船标识系统可归纳为五大关键配置：危险区域边界标识、液货舱透气口与P/V阀标识、货泵舱与压载舱标识、IMO A.1116(30)救生与消防标识、操作许可与静电接地标识。这五大配置必须形成完整合规体系，缺一不可。

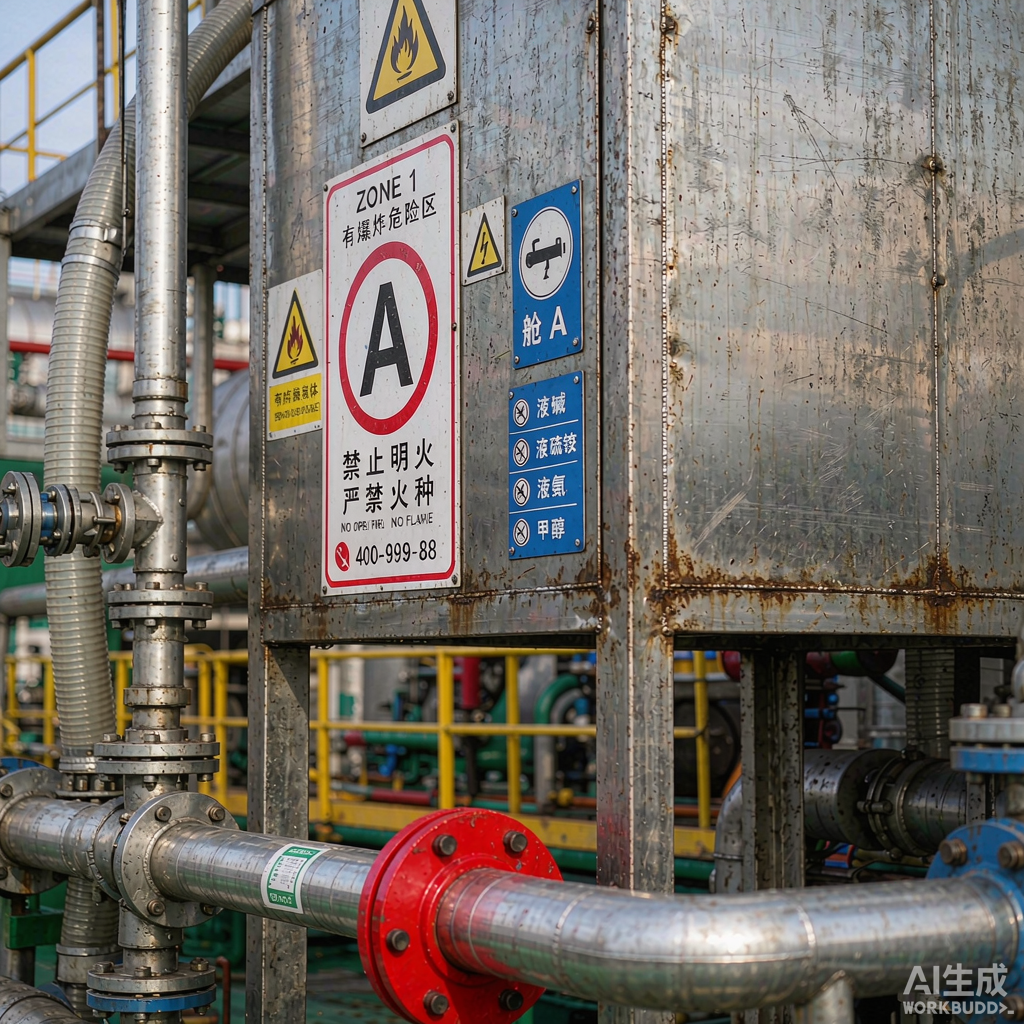

2.1 危险区域边界标识
危险区域边界标识是油化船标识体系的核心，必须在0区/1区/2区交界处、人行通道入口、登艇站等关键位置强制设置。标识内容包括：(a) 区域类型（Zone 0/1/2）与图示（ISO 14726视觉警告图形）；(b) 防爆电气设备要求（禁止携带非防爆设备）；(c) 禁火/禁烟/禁静电；(d) 责任船员姓名与紧急联系电话。博盾工业推荐基材：铝板+反光膜（夜间可见距离≥30 m），尺寸≥300×400 mm，安装高度1.5-2.0 m（视船员视线高度）。

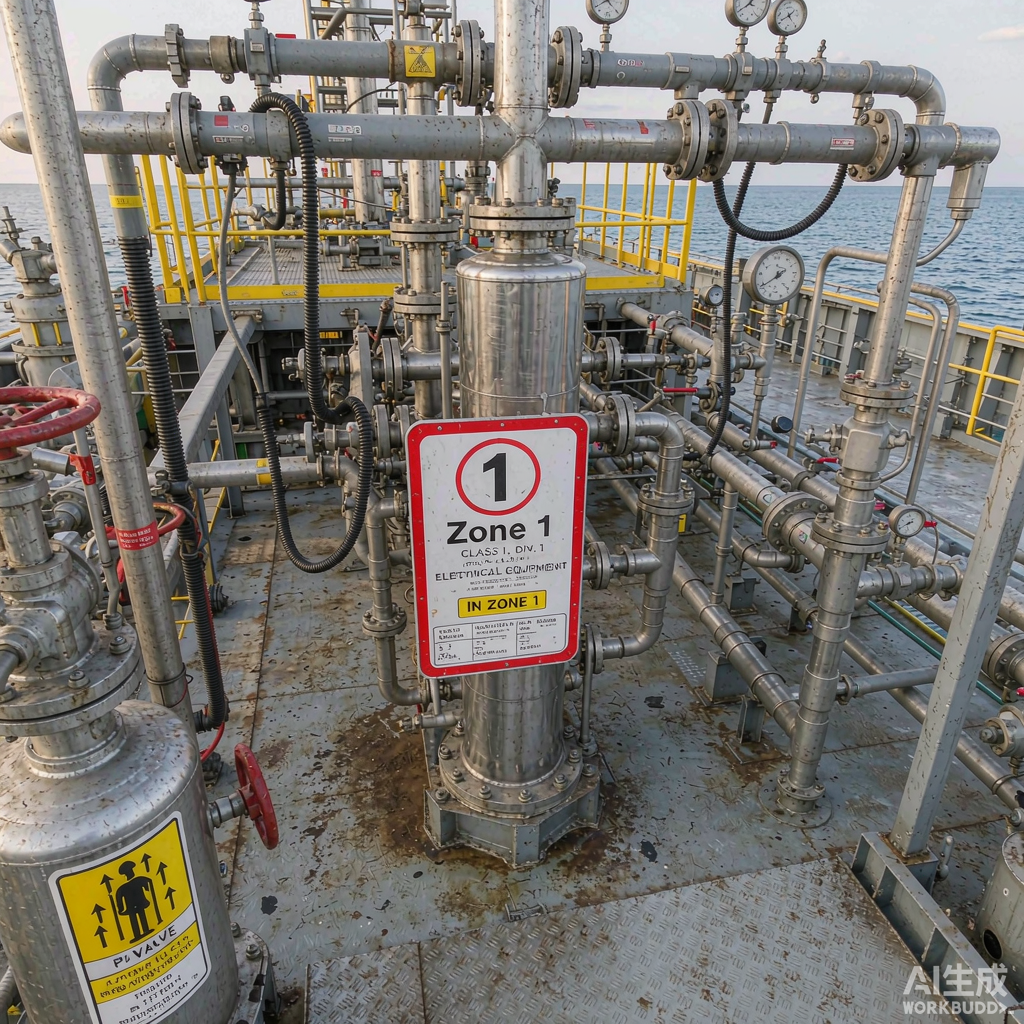

2.2 液货舱透气口与P/V阀标识
液货舱透气口、P/V阀（pressure/vacuum valve）是油化船最危险的释放源。根据IGC Code 8.2.10与IBC Code 8.3.3，透气出口6 m半径垂直圆柱为1区，1区外4 m为2区。标识必须包含：(a) "DANGER - VAPOR RELEASE ZONE"双语句；(b) 闪点温度（如"FLASH POINT BELOW 60℃"）；(c) 禁止明火、禁止吸烟、禁止使用非防爆电气设备三联标识；(d) P/V阀编号与货品名称。基材必须耐油、耐盐雾（316L不锈钢或阳极氧化铝合金），反光性能满足IMO Resolution A.601(15)夜间可视距离要求。
2.3 货泵舱与压载舱标识
货泵舱（cargo pump room）与压载舱（ballast tank）是油化船的另一类高风险区域。货泵舱因含货物管系（释放源），即使有机械通风，按IEC 60092-502仍划为1类危险区。标识必须明确"1类危险区 - 仅限防爆设备 - 严禁烟火"。压载舱在载货航行时为非危险区，但在洗舱作业后可能残留可燃气体，需设置动态标识牌（可更换为"危险"或"非危险"）。博盾工业提供可拆卸式动态标识系统，配磁性背板与可替换面板，便于船员根据作业阶段快速切换标识状态。
2.4 IMO A.1116(30)救生与消防标识配置
油化船虽载货不载客，但仍须满足IMO A.1116(30)的LSS（救生设备）与FES（消防设备）符号体系。重点配置包括：(a) 救生艇/救助艇标识（LSS 01/02）；(b) 救生衣与浸水服标识；(c) 消防员装备、消防水带、CO₂释放站标识；(d) 应急逃生呼吸器（EEBD）标识；(e) 应急电话与双向VHF标识。博盾工业推荐采用IMO Class A蓄光等级基材（SrAl₂O₄铝酸盐），亮度参数符合A.752(18)，确保烟雾环境下船员仍能识别关键救生与消防设备位置。
2.5 操作许可与静电接地标识
油化船作业许可（permit-to-work）标识体系是PSC检查的核心项目之一。需配置：(a) 货油作业许可证显示牌（铝合金框+亚克力面板，可插拔许可证）；(b) 静电接地夹位置标识（"ESD GROUNDING CONNECTION"）；(c) 洗舱作业边界标识；(e) 测氧/测爆仪校准标识。博盾工业为操作许可标识提供模块化方案，每个许可点独立配置，配锁闭机构防止未授权人员移除。
三、油化船标识选型对照表
下表按SOLAS II-1/45.11危险区域划分，列出油化船必备的22个核心标识及其基材、安装位置、PSC检查频次。
| IMO/区域类型 | 标识功能 | 基材推荐 | 关键安装位置 | PSC检查频次 |
|---|---|---|---|---|
| Zone 0 边界 | 液货舱内部危险 | 316L不锈钢 | 舱内通道、舱壁 | 极高 |
| Zone 1 边界 | 透气口/P/V阀6m半径 | 316L不锈钢+反光 | 主甲板、货泵舱外 | 极高 |
| Zone 2 边界 | 主甲板2.4m以下 | 铝板+反光 | 主甲板、舷梯入口 | 高 |
| 透气口/P/V阀 | 蒸气释放源警示 | 316L不锈钢 | 每个P/V阀旁 | 极高 |
| 货泵舱 | 1类危险区+防爆要求 | 316L不锈钢 | 货泵舱门内外 | 极高 |
| 压载舱 | 动态危险等级标识 | 可拆卸磁性 | 压载舱盖、泵阀 | 高 |
| IMO A.1116 LSS | 救生衣/救生筏/救生艇 | PET蓄光Class A | 救生设备存放处 | 高 |
| IMO A.1116 FES | 消防员装备/消防水带/CO₂ | PET/PVC | 消防控制站 | 高 |
| IMO A.1116 EES | EEBD/急救/应急电话 | PET/PVC | 货泵舱/机舱入口 | 中 |
| IMO A.1116 PSS | 禁止吸烟/禁止明火 | PET蓄光 | 货油舱区/机舱 | 极高 |
| IMO A.1116 WSS | 当心滑倒/反弹危险区 | PET/PVC | 车辆阻拦装置处 | 中 |
| 防爆等级 Ex d | Ex d IIB T4 等级标注 | 316L不锈钢激光雕刻 | 所有电气设备外壳 | 极高 |
| 静电接地 ESD | ESD GROUNDING连接点 | 316L不锈钢 | 每个接地夹位置 | 极高 |
| 货油作业许可 | Permit to Work 显示 | 铝合金+亚克力 | 货控室、作业现场 | 高 |
| 洗舱作业边界 | Enclosed Space Entry | 316L不锈钢 | 洗舱入口处 | 高 |
| 测氧测爆仪 | Gas Detection校准 | 铝板 | 货泵舱、机舱 | 高 |
| IMO 集合点 | Muster Station | PET蓄光 | 船员集合点 | 高 |
| IMO 救生筏 | Liferaft Stowage | PET/PVC | 救生筏存放架 | 高 |
| IMO 救生衣 | Lifejacket Stowage | PET/PVC | 船员舱、驾驶台 | 高 |
| 消防员装备 | Fireman's Outfit | PET/PVC | 消防控制站 | 中 |
| IMO 救生圈 | Life Buoy Stowage | PET/PVC | 船舶四周栏杆 | 高 |
| 船舶消防控制图 | SOLAS II-2/15.2.4 | 铝板+亚克力 | 走廊、楼梯间 | 极高 |
四、油化船标识的安装施工要点
油化船标识的安装与一般船舶存在四大差异：基材必须耐油、耐盐雾、防静电；安装位置必须避开油气释放源；标识内容必须双语句（中英）；PSC官员使用可燃气体检测仪现场复测危险区域划分。
4.1 基材耐油与防静电要求
油化船标识基材必须满足：(a) 316L不锈钢（耐盐雾、耐酸碱）或阳极氧化铝合金（防静电）；(b) 表面处理采用静电粉末喷涂或阳极氧化，避免标识本身成为静电释放源；(c) 印刷字符采用激光雕刻或耐油油墨（环氧树脂基），避免普通油墨在油气环境下脱落。博盾工业油化船标识模块采用316L不锈钢基材+激光雕刻工艺，已通过DNV GL Type Approval与CCS产品认可。
4.2 双语标识与PSC沟通
油化船作业人员多国籍，标识必须至少含中英双语。IMO A.1116(30)表1中的图形符号为国际通用，但配套文字必须双语化（如"DANGER - VAPOUR - 蒸气危险"）。博盾工业提供多语言版本（英中/英日/英韩/英俄），覆盖全球主要油化船航线。
4.3 危险区域边界标识的精准定位
PSC官员常用可燃气体检测仪（LEL检测）现场复测危险区域划分。标识的安装位置必须与实际危险区域严格对应——例如P/V阀6 m半径1区标识，必须在距P/V阀中心6 m±0.5 m范围内精确安装。博盾工业提供现场勘测服务，由专业工程师使用激光测距仪在船厂坞修或新建阶段完成边界标识定位。
五、油化船PSC检查常见缺陷分析
基于多年IMO船用标识供应经验，油化船在PSC检查中的高频缺陷项集中在以下四个方面：
5.1 危险区域边界标识不清晰（占油化船标识缺陷约35%）
PSC官员使用可燃气体检测仪检测时，标识位置必须与实际危险区域对应。常见错误：标识位置偏差超过1 m、标识内容缺失危险等级（Zone 0/1/2）、标识缺失防爆设备要求。博盾工业建议在PSC预检阶段使用LEL检测仪配合激光测距仪现场校核所有边界标识。
5.2 静电接地标识缺失（占约25%）
>油化船静电接地（ESD）是PSC检查的"零容忍"项目。每个货油装卸作业点、洗舱作业点、压载水置换点都必须配置ESD接地夹位置标识，且接地夹本身必须经电阻测试（≤10 Ω）。博盾工业推荐ESD标识采用316L不锈钢激光雕刻+永久性安装，含接地夹编号+电阻测试日期。
5.3 防爆标识与电气设备不匹配（占约20%）
油化船上的电气设备（开关、配电箱、检测仪）必须配置防爆等级标识（Ex d IIB T4等），但实际标识等级与设备铭牌不符是常见缺陷。博盾工业建议标识供应商与电气设备供应商协同提供"防爆等级一致性清单"，避免错配。
5.4 救生与消防标识缺失（占约15%）
部分老旧油化船仅配备救生与消防设备，但未按IMO A.1116(30)完整配置标识。博盾工业提供老船改造标识升级服务，按现有设备清单补配完整标识模块，含安装位置图与施工验收记录。
六、油化船标识选型配置清单
- 危险区域边界标识模块：Zone 0/1/2边界+透气口+P/V阀+货泵舱+压载舱（316L不锈钢+激光雕刻）
- IMO A.1116(30)救生与消防标识模块：LSS+FES+EES+PSS+WSS全套（PET蓄光Class A+铝板）
- 防爆等级标识模块：Ex d IIB T4 / Ex d IIC T6等（316L不锈钢激光雕刻）
- 静电接地标识模块：ESD接地夹位置+电阻测试日期（316L不锈钢）
- 操作许可标识模块：货油作业+洗舱作业+封闭处所进入（铝合金+亚克力+锁闭机构）
- 船舶消防控制图：SOLAS II-2/15.2.4强制（A2/A1铝板+亚克力）
- 双语标识模块：英中/英日/英韩/英俄多语言版本
- 现场勘测与施工服务：激光测距+危险区域校核+施工验收
七、为什么油化船选择博盾工业的全套方案？
博盾工业作为博尔杰PTS集团旗下专业工业安全防护品牌，深耕IMO船用安全标识18年，已为多艘油船、化学品船、LNG/LPG船提供全套危险区域标识模块。核心优势：
- 多标合规：同时满足SOLAS II-1/45.11、IBC/IGC Code、MSC.1/Circ.1557、IEC 60092-502、GB 16557-2023、GB 3836系列
- 材质专业：316L不锈钢激光雕刻基材耐油、耐盐雾、耐低温（LNG船 -196℃试验通过）
- 危险区域专业能力：可提供LEL检测仪配合激光测距的现场校核服务
- 多语言支持：英中/英日/英韩/英俄/英阿等20+语言版本
- 质量可靠：所有产品经DNV/CCS/LR/ABS等船级社型式认可
博盾工业——博尔杰PTS集团旗下IMO船用安全标识专业品牌。油化船全套危险区域标识方案咨询和定制热线：18015582091 / 18015583211。
油化船标识选型对照（精选）
| 标识类型 | 油化船特殊要求 | 博盾工业方案 |
|---|---|---|
| Zone 1边界 | P/V阀6m半径精确划定 | 316L不锈钢+激光雕刻 |
| 防爆等级 | Ex d IIB T4匹配 | 激光雕刻+永久性 |
| 静电接地 | ≤10Ω电阻测试 | 接地夹位置+测试日期 |
| LNG低温环境 | -196℃耐低温 | 316L不锈钢低温试验 |
| 货泵舱 | 1类危险区+防爆 | 316L不锈钢+双语 |
| 洗舱作业 | Enclosed Space Entry | 锁闭机构+动态显示 |
