一、海上风电平台标识的特殊法规框架
海上风电平台（Offshore Wind Turbine / Offshore Substation）作为近十年快速发展的海洋工程结构物，其安全标识体系既不同于内河/沿海陆上风电场，也不同于传统海洋油气平台。它需要同时满足工业防爆（IECEx/IEC 60079）、海事救生与消防（IMO A.1116(30)）、海工认证（DNV-OS-H205 Offshore Wind Substation）、国内GB 16557-2023与GB 3836系列等多重合规要求。中国"十四五"规划与各省级海上风电规划显示，到2025年我国海上风电累计装机容量将超过3000万千瓦，江苏、福建、广东、山东、辽宁等省份正在加速建设，标识合规需求随之激增。
与传统陆上风电相比，海上风电平台标识的三大独特挑战：(a) 高盐雾腐蚀——海洋大气盐分浓度是内陆的5-10倍，标识基材必须通过ISO 12944 C5-M（海洋环境最严苛等级）耐盐雾试验；(b) 高湿度与强紫外线——基材必须耐紫外线老化（QUV 1000小时以上）与湿热循环（85℃/85%RH 1000小时）；(c) 海况恶劣工况——波浪载荷导致结构振动，标识必须机械固定（不锈钢螺丝或焊接），禁止纯自粘贴。
1.1 IECEx/IEC 60079防爆体系
海上风电升压站（Offshore Substation）内含高压变压器、SF6气体绝缘开关柜（GIS）、低压配电柜、电缆桥架等电气设备。SF6气体与变压器油在故障时可能形成爆炸性气体环境，按IEC 60079-10-1必须划分Zone 1/2危险区域，标识必须明确标识防爆等级（Ex d IIB T4 或 Ex e II T6 等）。博盾工业为海上风电升压站提供的防爆标识采用316L不锈钢激光雕刻+阳极氧化处理，通过IECEx型式认可（IECEx LCIE 14.0001X等认证号），覆盖Zone 1/2全系列。
1.2 DNV-OS-H205 Offshore Wind Substation
DNV-OS-H205是挪威船级社（DNV）针对海上风电升压站的专用规范，其中第9章"安全标识与逃生"明确要求升压站必须配置救生设备标识、消防标识、应急疏散标识、人员落水防护标识。其标识基材必须通过DNV GL认证（DNV GL Type Approval Certificate），基材包括铝合金、316L不锈钢、PET蓄光三类。博盾工业海上风电标识模块已通过DNV GL Type Approval认证，可直接配套DNV认证的升压站项目。
1.3 IMO A.1116(30)与GB 16557-2023
海上风电平台的运维人员需通过运维船（CTV, Crew Transfer Vessel）或直升机往返，运维船按IMO A.1116(30)配置救生与消防标识。直升机平台按ICAO Annex 14与IMO Helideck标识规范配置。博盾工业整合IMO A.1116(30)+GB 16557-2023双重符号体系，为海上风电运维船、平台直升机停机坪提供统一合规标识。
二、海上风电平台标识的关键配置要素
基于上述法规框架，海上风电平台标识系统可归纳为四大关键配置：升压站防爆电气标识、人员落水应急标识、直升机平台与吊装警戒标识、海况耐候标识。
2.1 升压站防爆电气标识

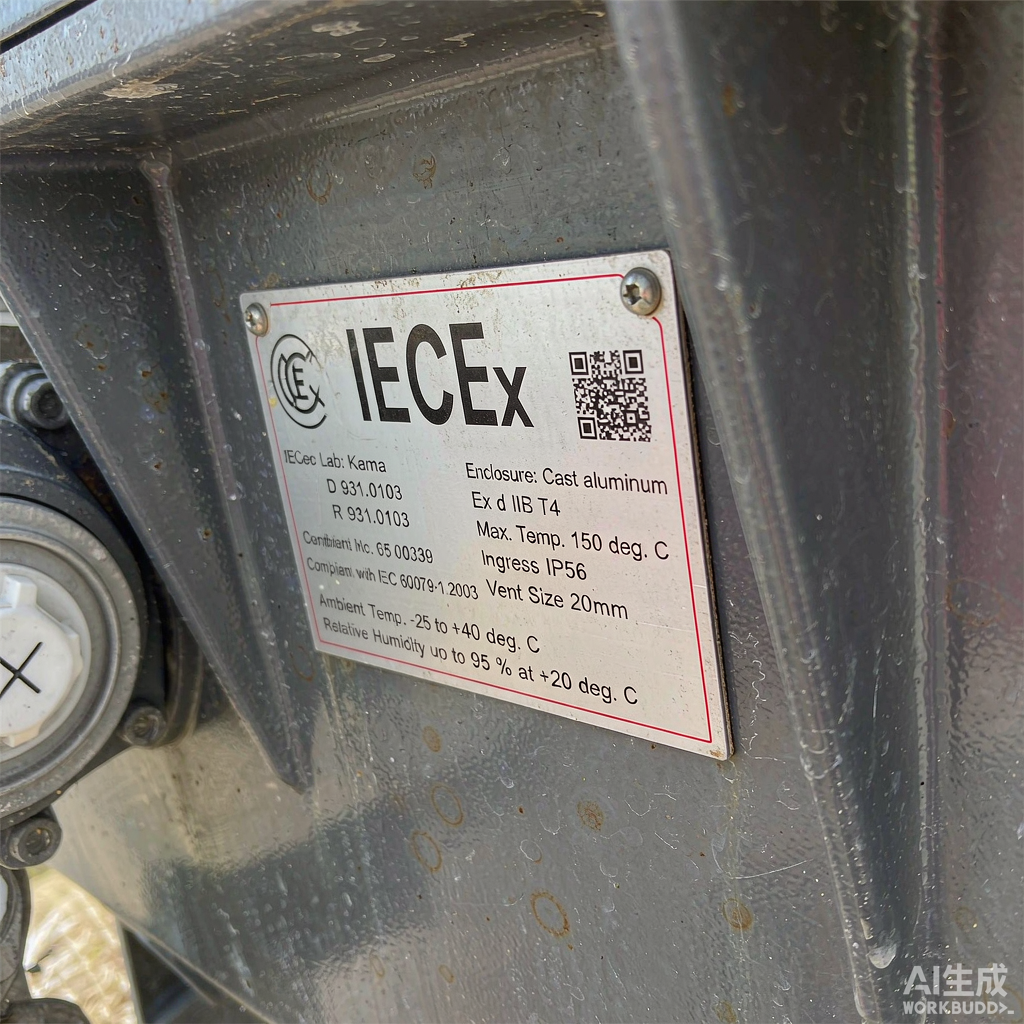

升压站是海上风电平台的"心脏"，含35kV/220kV主变压器、SF6气体绝缘开关柜、低压配电柜、控制系统、电缆桥架。标识必须包含：(a) 防爆等级（Ex d IIB T4）；(b) 高压危险（黄色三角形+闪电符号）；(d) 设备编号与一次接线图；(e) 操作提示（"高压危险，禁止靠近"）。博盾工业提供316L不锈钢激光雕刻防爆标识，厚度≥1.5 mm，激光雕刻字符深度≥0.5 mm，永久不褪色。
2.2 人员落水应急标识

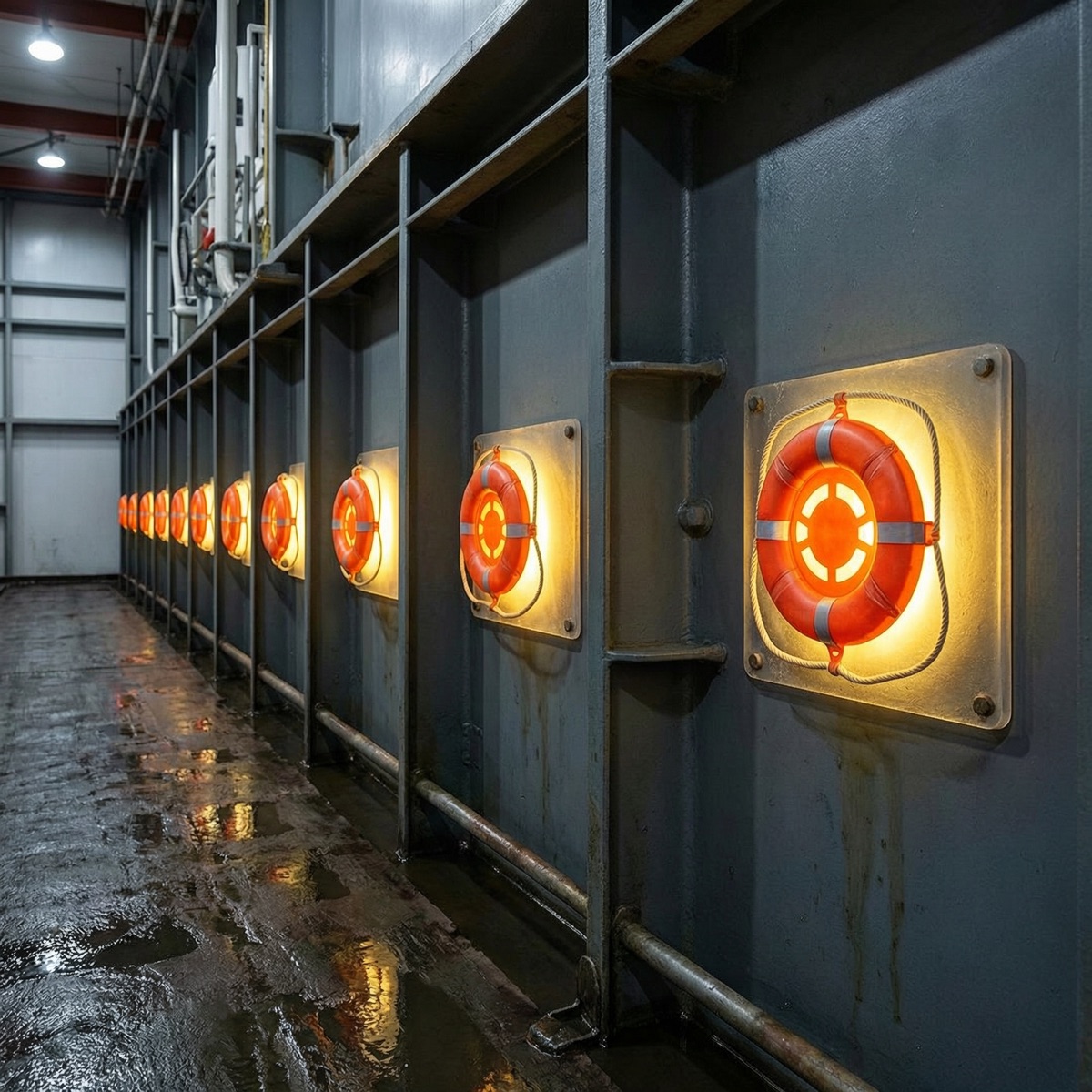

海上风电平台的运维人员长期处于"边缘作业"环境，人员落水（Man Overboard, MOB）是高发事故类型。标识必须包含：(a) MOB救生圈位置标识（LSS类，符合IMO A.1116(30)）；(b) 救生衣穿用说明；(c) 集合站标识（Muster Station）；(d) 应急救援艇（Fast Rescue Craft, FRC）位置标识；(e) 落水报警按钮位置标识。博盾工业推荐基材：PET蓄光Class A（IMO A.752(18)亮度门槛）+反光膜（夜间可视距离≥30 m），安装高度1.5-2.0 m，每个平台登船点配置一套。
2.3 直升机平台标识
海上风电升压站顶部通常设置直升机停机坪（HLS, Helicopter Landing Surface），按ICAO Annex 14 Volume II与IMO Helideck标识规范要求配置：(a) H标识（白色十字+圆圈）；(b) 最大允许起飞重量（MTOM）；(c) D值（最大机身长度）；(d) 风向标（wind direction indicator, WDI）；(e) 安全网（safety net）；(f) 应急出口标识。博盾工业提供ICAO合规标识套件，含H标识铝板+亚克力+反光膜+激光雕刻字符，已通过CAAC认证。
2.4 吊装警戒标识
海上风电机组安装与运维涉及大量吊装作业，吊装警戒标识必须包括：(a) 吊装作业区警戒范围；(b) 起重机吊钩位置；(c) 起吊重量限制；(d) "下方有人，禁止停留"；(e) PPE穿戴提示（安全帽、救生衣、防坠落）。博盾工业吊装标识采用铝板+反光膜，基材通过ISO 12944 C5-M耐盐雾试验，亮度反光性能满足EN 12899 R'≥150 cd·lx⁻¹·m⁻²。
三、海上风电平台标识选型对照表
| 场景 | 标识类型 | 基材 | 安装位置 | 合规标准 |
|---|---|---|---|---|
| 升压站 | Ex d IIB T4 防爆等级 | 316L不锈钢激光雕刻 | 所有电气设备外壳 | IEC 60079-10-1, GB 3836 |
| 升压站 | 高压危险警示 | 316L不锈钢 | 变压器、开关柜外壳 | IEC 60617, GB 5465 |
| 升压站 | 设备编号与一次接线图 | 铝板+亚克力 | 设备正前方 | GB 50060, DNV-OS-H205 |
| 人员落水 | MOB救生圈位置 | PET蓄光Class A+反光 | 平台登船点四周 | IMO A.1116(30), GB 16557 |
| 人员落水 | 救生衣穿用说明 | PET/PVC+反光 | 运维人员休息室 | SOLAS III/9, GB 16557 |
| 人员落水 | 集合站标识 | PET蓄光Class A | 登船点、楼梯间 | IMO A.1116(30) |
| 人员落水 | MOB落水报警按钮 | 316L不锈钢 | 登船点、关键作业点 | DNV-OS-H205 |
| 直升机 | H标识+MTOM+D值 | 铝板+亚克力+反光 | 停机坪中心 | ICAO Annex 14 Vol II |
| 直升机 | 风向标WDI | 不锈钢+荧光布 | 停机坪边缘 | ICAO Annex 14 Vol II |
| 直升机 | 应急出口 | PET蓄光Class A | 停机坪四周 | IMO A.1116(30) |
| 吊装 | 吊装作业区警戒 | 铝板+反光 | 吊装作业区四周 | GB 6067, EN 12999 |
| 吊装 | 起吊重量限制 | 铝板+激光雕刻 | 起重机吊钩 | GB/T 6067 |
| 吊装 | 下方有人禁止停留 | 铝板+反光 | 吊装作业区入口 | GB 2894 |
| 消防 | 消防员装备 | PET蓄光Class A | 升压站入口 | IMO A.1116(30) |
| 消防 | CO₂释放站 | PET/PVC | 升压站关键位置 | IMO A.1116(30) |
| 消防 | 消防水带与水枪 | PET/PVC | 升压站消防栓箱 | IMO A.1116(30) |
四、海上风电平台标识的耐候性要求
海上风电平台标识的耐候性是PSC/DNV检查的"零容忍"项目。基材必须满足ISO 12944 C5-M（海洋环境最严苛等级）的耐盐雾试验：1000小时中性盐雾试验后无红锈、起泡、脱落。博盾工业海上风电标识模块全部通过ISO 12944 C5-M 1000小时试验，316L不锈钢激光雕刻标识可达2000小时以上。
4.1 耐紫外线老化
海洋紫外线强度是内陆的1.5-2倍，标识基材与印刷层必须通过QUV 1000小时紫外线老化试验（ASTM G154），确保字符不褪色、不粉化、不开裂。博盾工业标识的印刷字符采用UV固化油墨+环氧树脂涂层，QUV 1000小时后色差ΔE＜3，肉眼几乎不可察觉。
4.2 耐湿热循环
海上风电平台长期处于高湿度环境（年平均湿度≥80%），标识基材与背胶必须通过85℃/85%RH 1000小时湿热循环试验。博盾工业标识的背胶采用3M 9495LE高性能丙烯酸背胶，初始粘着力≥25 N/25mm，湿热循环后仍≥20 N/25mm，确保长期附着力。
4.3 机械固定与防振动
海上风电平台受波浪载荷与机组振动影响，标识必须机械固定（不锈钢螺丝或焊接），禁止纯自粘贴。博盾工业推荐：(a) 升压站设备标识——316L不锈钢+不锈钢螺丝固定（间距≤200 mm）；(b) 直升机平台标识——铝板+焊接固定+反光膜；(c) MOB救生圈位置标识——铝板+不锈钢扎带；(d) 集合站标识——PET+永久性丙烯酸背胶（室内位置）。
五、海上风电标识PSC/DNV检查常见缺陷分析
5.1 防爆标识等级不匹配（占海上风电标识缺陷约30%）
PSC/DNV官员检查时常见缺陷：标识防爆等级（Ex d IIB T4）与实际电气设备铭牌不符，或标识缺失防爆等级。博盾工业建议标识供应商与电气设备供应商协同提供"防爆等级一致性清单"，标识铭牌与设备铭牌一一对应。
5.2 MOB标识缺失或位置错误（占约25%）
海上风电平台MOB救生圈标识必须设置在登船点四周，且救生圈本身必须能在15秒内释放并投放到落水人员附近。常见错误：救生圈标识位置偏离登船点、标识被设备遮挡、救生圈绑扎无法快速释放。博盾工业提供MOB标识+救生圈绑扎系统一体化方案。
5.3 直升机平台标识不规范（占约20%）
ICAO Annex 14对直升机停机坪的H标识、MTOM、D值、WDI等有严格规定。常见缺陷：H标识颜色（应为白色）、MTOM标识缺失、WDI荧光布老化失效。博盾工业提供ICAO合规全套直升机平台标识，含H标识铝板+亚克力+反光膜+激光雕刻，已通过CAAC认证。
5.4 吊装警戒标识被忽视（占约15%）
吊装作业警戒标识是海上风电机组安装与运维的高频PSC缺陷项。常见错误：标识缺失、标识反光性能不达标、标识位置与吊装作业区不匹配。博盾工业推荐铝板+反光膜（EN 12899 R'≥150）+机械固定方案。
六、海上风电标识选型配置清单
- 升压站防爆标识模块：Ex d IIB T4+高压危险+一次接线图（316L不锈钢激光雕刻）
- MOB人员落水应急模块：救生圈+救生衣+集合站+报警按钮（PET蓄光Class A+反光）
- 直升机停机坪模块：H标识+MTOM+D值+WDI（铝板+亚克力+反光）
- 吊装警戒标识模块：作业区+重量限制+PPE提示（铝板+反光）
- 消防标识模块：消防员装备+CO₂释放+消防水带（PET蓄光Class A）
- IMO A.1116(30)救生模块：LSS+FES+EES全套（PET/PVC）
- 现场勘测服务：激光测距+危险区域校核+施工图设计
- DNV GL Type Approval证书：全套产品通过DNV认证
七、为什么海上风电选择博盾工业的全套方案？
博盾工业作为博尔杰PTS集团旗下专业工业安全防护品牌，深耕IMO船用安全标识18年，已为多个海上风电升压站与运维船项目提供全套标识模块。核心优势：
- 多标合规：同时满足IECEx/IEC 60079、DNV-OS-H205、IMO A.1116(30)、GB 16557-2023、GB 3836、ICAO Annex 14 Vol II
- 海况耐候专业：ISO 12944 C5-M 1000小时盐雾试验、QUV 1000小时紫外线老化、湿热循环1000小时
- 防爆专业能力：IECEx型式认可证书+DNV GL Type Approval证书
- 一站式交付：升压站+运维船+直升机平台+吊装作业全覆盖
- 质量可靠：所有产品经DNV/CCS/LR/ABS等船级社型式认可
博盾工业——博尔杰PTS集团旗下IMO船用安全标识专业品牌。海上风电全套标识方案咨询和定制热线：18015582091 / 18015583211。
海上风电标识选型对照（精选）
| 标识类型 | 海上风电特殊要求 | 博盾工业方案 |
|---|---|---|
| 升压站防爆 | Ex d IIB T4匹配+耐盐雾 | 316L不锈钢激光雕刻 |
| MOB救生圈 | 15秒快速释放 | PET蓄光+反光+绑扎系统 |
| 直升机平台 | ICAO Annex 14合规 | 铝板+亚克力+反光 |
| 吊装警戒 | R'≥150反光 | 铝板+反光膜 |
| 海况耐候 | ISO 12944 C5-M | 1000小时盐雾试验 |
| DNV认证 | Type Approval证书 | 全套产品通过DNV |
